工业流体压力检测用径向压力表结构

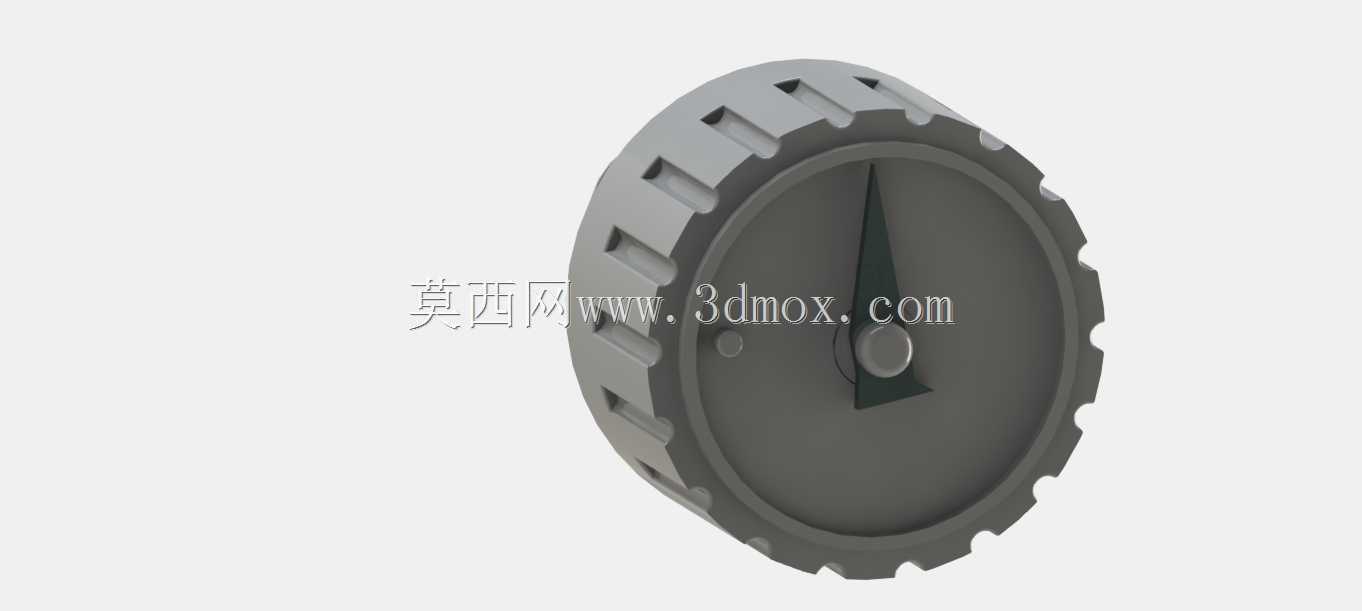

　　在流体输送管网、小型液压试验台、车间供水支管以及气动设备末端的压力监测点位中，这类紧凑型压力表常被直接安装在管路预留的测压接头上，用来实时反馈介质压力状态，避免操作人员仅凭泵体运行声响判断工况。从现场安装边界来看，该表采用圆形盘体布局，外圈周向均匀布置防滑棱边，既可以在徒手旋拧表壳时增加手指摩擦力，也能在狭小设备舱内避免表体与相邻管线发生大面积平面贴合，减少凝露积水长期附着在壳体接缝处的概率。

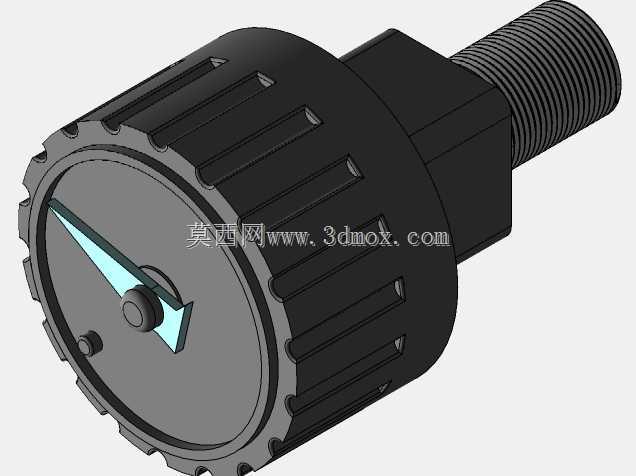

　　盘体正面预留指针回转区域，中心设置指针转轴座，单根指示针沿盘面径向延伸，转轴旁的小凸点可作为表盘刻度定位基准；实际出图时可在正面平面叠加印刷刻度层，刻度区间根据被测介质量程调整，水压工况常用0至1.6MPa量程，气动回路则多选用0至1.0MPa量程，建模时将刻度面与壳体拆分为独立特征，后续更换量程标识不需要重构主体外壳。

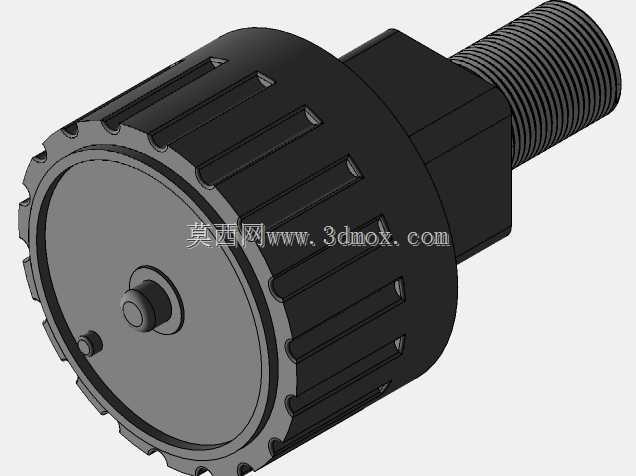

　　设计思路上，表壳外缘的齿状防滑结构采用等距阵列切除特征完成，相邻齿槽宽度控制在便于手指发力的尺寸范围内，齿槽底部做小圆角过渡，避免注塑或机加工过程中出现应力集中；盘体背面预留压力引入接头安装位，现场装配时接头轴线与表盘正面垂直，属于径向安装形式，适合贴附在设备面板外侧或管路立面使用。若用于设备面板嵌入式安装，可在盘体背部增加外螺纹锁紧圈与密封垫片，开孔直径按表壳外径预留间隙，保证表盘正面与面板表面平齐；若直接螺纹连接在管道三通测压口上，则需控制表体后方操作空间，留出扳手旋拧接头的余量。

　　功能特性方面，该结构围绕压力指示这一核心需求展开，内部可容纳弹簧管、传动齿轮组与指针轴系，介质压力由下部接头进入弹簧管后，弹簧管随压力产生弹性形变，通过连杆带动齿轮副转动，最终将压力值转化为指针转角；外壳侧壁的加厚环带能够抵抗日常轻微碰撞，在车间设备维护、管路拆装等场景下降低表盘受冲击变形的风险。周向防滑棱同时提升了手动调整表位的便利性，在无需工具的情况下即可小幅旋转表体，将刻度面调整到便于操作人员观察的角度。

　　从三维建模细节来看，圆形主体采用回转特征生成基础轮廓，再对阵列出的防滑齿进行布尔切除，指针与中心轴座单独装配，便于在工程明细中区分壳体件、指针件与内部传动组件。模型对安装接口的位置做了明确表达，结构工程师在布置整机管路时，可直接将其放入测压点位，校核表体与周围阀件、线缆、护罩之间的安全距离，避免设备运行振动后表壳与相邻部件发生摩擦。对于需要频繁观察压力的工位，该压力表的直立盘面朝向操作人员通道方向，读数视线基本垂直于表盘，可减小视差；在潮湿或多粉尘工况下，还可在正面增加透明表盖，表盖与壳体之间设置密封圈，防止水汽进入内部影响齿轮传动。整体结构紧凑、特征清晰，既适用于流体设备的压力监测选配，也可作为仪器仪表类结构设计的参考样件，帮助设计者快速完成测压元件的布局与安装校核。
