带压力检测功能的医用注射器结构

　　该结构围绕临床注射、流体采样和小剂量管路压力监测场景展开，区别于常规一次性注射器的单纯推注功能，在针筒前端靠近针头座的位置集成了压力感应腔体，可在推注过程中同步获取流体通路内的压力变化。实际使用中，普通注射器只能依靠操作人员手感判断针头是否堵塞、血管是否刺破或管路是否存在弯折，而该结构将感应元件布置在药液流经的通道旁，使推注阻力能够转化为可读取的压力信号，适用于精细给药、实验动物注射、微量试剂输送以及教学演示中对注射阻力的观察。

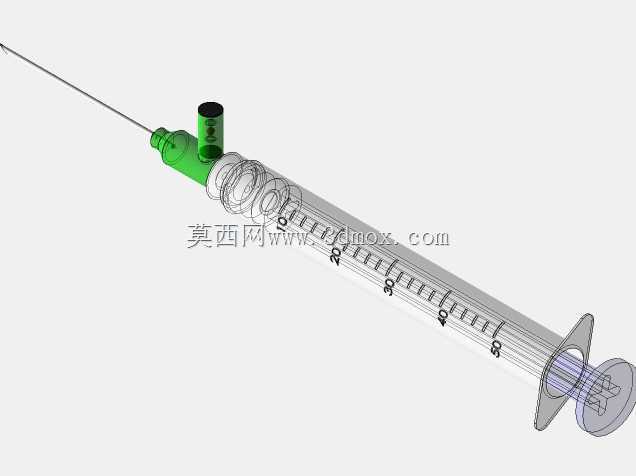

　　从结构组成看，模型包含细长金属针头、绿色前端连接座、透明针筒、内部活塞、密封胶塞、带指挡的推杆以及针筒外侧刻度。针头与前端座采用锥面配合，符合鲁尔连接的装配思路，能够保证插拔定位和密封可靠性；前端座侧向设置的圆柱形腔体用于容纳感应元件，其内部通道与主药液通路相连，既不改变针头轴线方向，也避免在针筒壁上大面积开孔而削弱筒体强度。针筒采用透明件表达，便于在建模和实物验证中观察活塞位置、药液余量以及气泡残留情况，筒壁刻度沿轴向均匀分布，可直接读取推注容积。

　　设计思路上，压力感应模块没有放置在推杆末端，而是尽量靠近针头出口，这一布置能够减少活塞摩擦、胶塞阻尼和筒壁间隙对测量结果的干扰。推注时，药液从针筒经前端通道进入针头，若针头堵塞、组织阻力异常或管路折弯，通道内压力会迅速升高；感应腔体贴近该区域，可更真实地反映出口端负载。侧向圆柱腔体与主流道之间需要控制交汇圆角和流道截面，避免出现药液滞留死角，也不能因增设支路而造成明显湍流或排气困难。对于医用场景，流道表面应连续光滑，转角处采用圆角过渡，便于清洗或适配一次性耗材的成型工艺。

　　外形与安装边界方面，整体仍保持注射器的细长形态，针头沿针筒轴线向前伸出，适合单手握持和常规注射操作；侧向感应腔体直径小于针筒外径，高度控制在不影响手指靠近前端座的范围内，避免在穿刺或持针时与皮肤、固定夹具发生干涉。针筒尾部设置凸缘指挡，推杆末端为拇指按压盘，操作时两指夹持尾端凸缘、拇指推动推杆，受力路径与普通注射器一致。集成感应腔体后，前端径向轮廓有所增加，在配套注射泵、固定支架或保护套时，需要重新校核夹持范围，不能直接套用普通针筒的卡槽尺寸。

　　配合关系上，活塞与胶塞位于针筒内部，胶塞外圈与筒壁形成密封，推杆前端与活塞铰接或卡接，使推力沿轴线传递。建模时需保证推杆与针筒同轴，侧向受力过大会造成胶塞偏磨和密封失效。针头座与针筒前端采用锥面压紧，装配后应有明确止位，防止注射压力升高时针头脱出。感应腔体与前端座可做成一体结构，也可设计为独立封装件再密封装配；若采用分体方式，需要考虑粘接、焊接或密封圈位置，并保证元件不与药液直接接触时仍能有效感知压力。

　　在工程验证中，该结构需要重点关注三类问题：一是流道密封性，尤其在针头座、感应腔体和针筒连接处，不能在高压推注时出现渗漏；二是测量响应，感应通道应尽量短而直接，避免空气腔或弹性变形导致压力信号滞后；三是操作兼容性，增加检测功能后不能显著改变护士或实验人员的握持习惯，也不能遮挡刻度视线。针筒透明部分可用于检查活塞运动是否平顺，推杆在全行程内不应与筒壁发生卡滞。

　　该模型适合用于医用耗材结构设计、传感器集成方案验证、注射过程阻力分析以及教学展示。通过三维装配可以清楚看到药液通路、感应元件布置位置、活塞密封区域和推杆受力方向，也便于进一步开展流道截面优化、外壳轻量化、注射泵夹持适配和一次性耗材成型工艺评估。
