手动启闭渠道闸板控水闸门结构

　　这套控水闸门结构主要面向明渠、小型输水廊道、厂区排水沟、农田支渠以及实验水槽等需要人工调节通流截面的场景。现场使用时，闸板沿两侧立式框架的导向面做直线升降运动，下降到位后阻断通道，抬升后恢复水流通过；操作人员通过顶部手轮输入转矩，经丝杆把旋转动作转化为闸板的竖向位移，从而在不开动力源、不依赖气动或液压站的条件下完成截流、节流和水位维持。

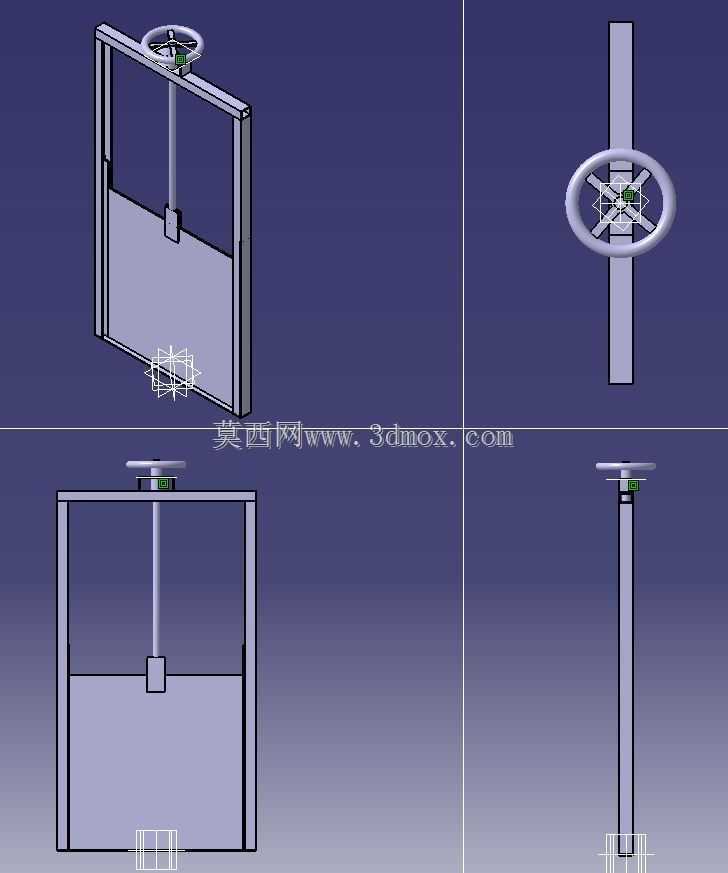

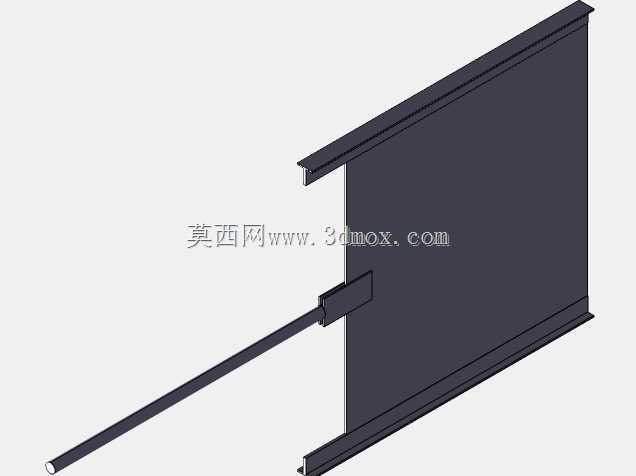

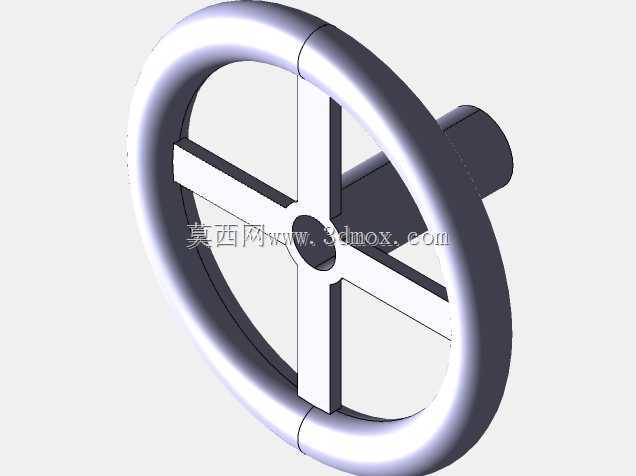

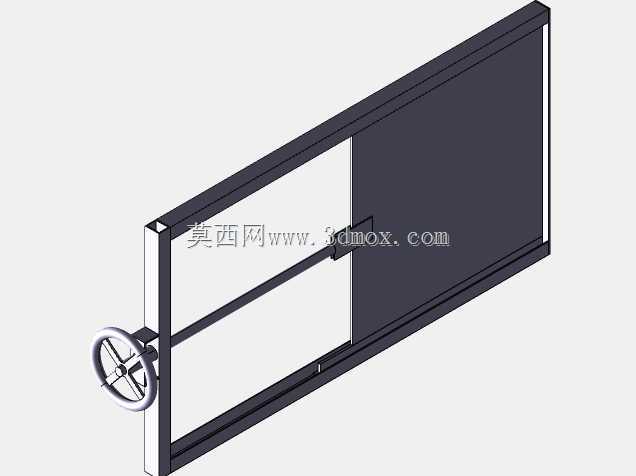

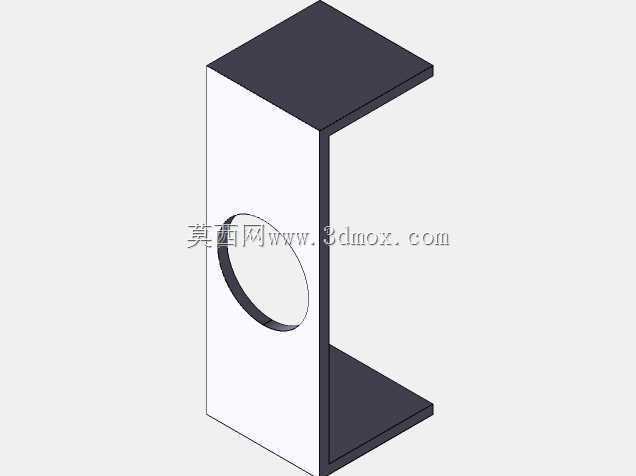

　　从布置逻辑看，模型把受力路径拆得比较清楚：两侧立柱与上横梁组成门架，承担丝杆轴向反力和手轮操作载荷；闸板位于框架中间，板面承受上下游水位差带来的侧向压力；导向间隙控制在闸板两侧，既保证升降不卡滞，又限制板面在水压下产生过大摆动。手轮直径相对丝杆较大，目的是在人工操作时获得更省力的转矩臂，轮盘下方设置支承与螺母传动位置，使转动中心、丝杆轴线和闸板提升中心尽量重合，避免偏载造成丝杆弯曲或闸板歪斜。

　　设计这类闸门时，首先要确认的是通道宽度、挡水高度和设计水位差。闸板的有效覆盖范围必须略大于通水口，四周留出密封和导向余量；框架高度则由全开位置决定，闸板提升后下缘应高于最高运行水位或完全退出门槽，才能保证渠道在大流量工况下不形成额外阻水。若安装空间狭窄，门架顶部还需预留手轮回转半径和操作人员站位，不能只按闸体外形投影预留洞口。

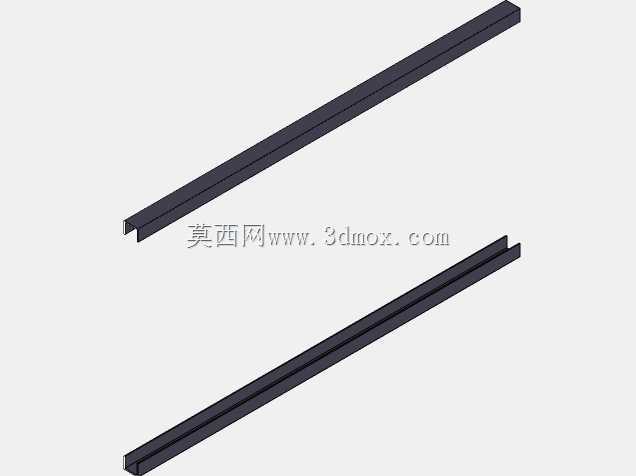

　　闸板厚度并非单纯按平面尺寸选取，实际工程中要结合水压分布校核。板面向水侧承受近似三角形或梯形水压，越靠近底部载荷越大，因此下部刚度通常比上部更关键。模型中闸板采用平整板式外形，适合在清水、低泥沙工况下使用；若用于含砂量较高的渠道，门槽底部应考虑淤积避让，否则闸板下落到位前可能被泥沙垫起，导致关闭不严。两侧导向结构宜做成可调整间隙的形式，长期磨损后能够通过垫片或导向件恢复配合精度。

　　丝杆传动是本结构的核心。丝杆承担提升力和闭紧力，螺纹副需要具备自锁特性，这样手轮停止转动后，闸板不会在自重或水流扰动下自行下落。对于频繁调节的场合，螺纹部位应考虑润滑和防尘结构；对于潮湿或露天环境，材料选择要兼顾防锈，常见思路是丝杆采用耐腐蚀金属或表面处理，闸板和框架根据水质选择碳钢防腐、不锈钢或铝合金。模型虽然呈现的是简化机械结构，但在详细设计时不能忽略密封件、压条、门槽埋件和底部止水面，这些细节直接决定关闭后的渗漏量。

　　安装边界方面，闸门框架通常与渠道侧壁或预埋基础连接，底部需要有平整的承托面。若两侧为混凝土沟壁，应在浇筑阶段预留锚固位置；若安装在钢制水槽上，可通过法兰或螺栓把框架与槽体连成整体。需要注意的是，闸板受到的水压力最终会传递到两侧支撑结构，不能只固定门架顶部而忽略底部侧向约束。手轮操作高度一般设在人员站立面以上便于施力的位置，过高会导致检修困难，过低则可能在闸板全开时与渠道盖板或防护栏干涉。

　　在维护视角下，这种手动闸门的优势在于结构直观、故障点少、断电时仍可操作。它不适合需要远程自动调节或快速切断的大口径主管路，但在小型水务系统、实训装置、设备冷却水旁路和田间配水口上，能够以较低复杂度实现可靠控制。建模时应重点保证门架立柱平行度、丝杆与闸板连接同轴度、闸板升降行程与手轮转角关系，以及全开和全关两个极限位置的空间检查。通过这些结构约束，可以在三维阶段提前发现闸板碰撞、手轮操作空间不足、门槽埋件干涉等现场常见问题。
