内螺纹手动球阀气动液压管路截流件

　　现场配管时最先要核对的不是阀门口径，而是两端六角接头的对边宽度与操作手柄的回转扫掠范围。这类小型球阀常被布置在气源处理三联件下游、分支气路起点，或者液压站低压回油、测试台旁通管路中；设备维护时，操作人员扳动长手柄即可在90度行程内完成全开与全关切换，不必像截止阀那样旋转多圈，紧急断流动作更快，也便于在狭小机柜内快速隔离某一路执行元件。

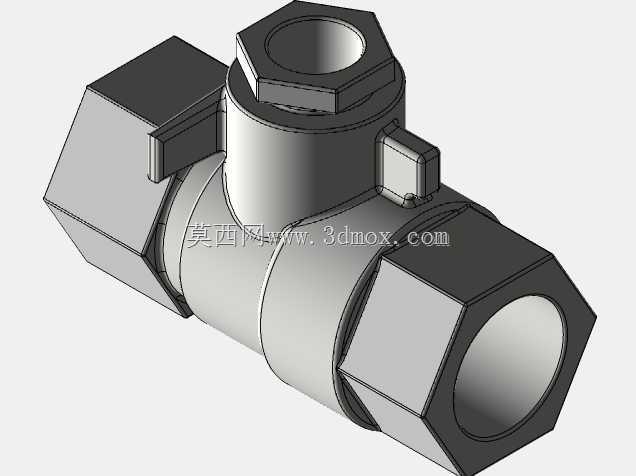

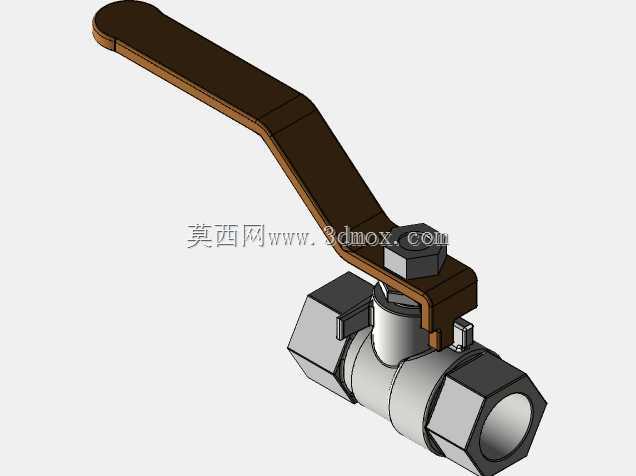

　　从结构上看，模型完整表达了阀体、阀芯、阀杆、压紧螺母、手柄及锁紧件之间的装配关系。阀体两端采用内螺纹接口，外部锻出六角受力面，现场可用开口扳手或活动扳手咬住接头位置拧紧，避免扭矩直接作用在中部阀腔；流道沿轴向直通，启闭件为带通孔的球形阀芯，全开状态下介质流向与孔道基本重合，流阻较弯流式阀件更低，压力损失小，也不容易在气路中积存冷凝水、在油路中滞留杂质。

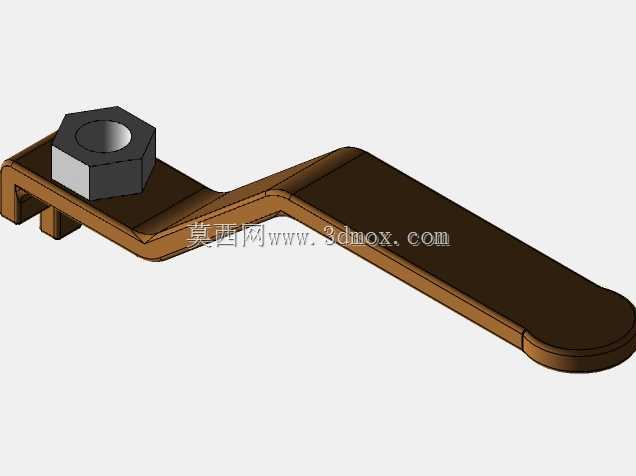

　　手柄采用弯折长杠杆造型，并非单纯为了外观。靠近阀杆处下压折弯，可让握持面抬高并离开阀体表面，冬季戴手套、管路外包保温层或周围排布多根软管时，手指仍有足够插入空间；长臂则放大了人手输入扭矩，密封预紧量较大时也能轻松转动。手柄末端圆角过渡，减少频繁操作时的棱角磕碰。阀杆顶部通过六角螺母与垫片压紧填料区域，建模时保留了该部位的台阶与配合轮廓，便于出工程图时补充填料压盖、密封圈和防松结构。

　　选型与布局阶段，应把安装边界拆成三部分校核。第一是管路轴向边界，需确认两端内螺纹规格与现场水煤气钢管、紫铜管接头或液压软管接头一致，并预留扳手伸入距离；第二是阀体中部径向空间，六角外形比圆柱形阀体更占位置，相邻阀件并排安装时要留出对边尺寸差，不能只按通径估算中心距；第三是手柄运动包络，手柄绕阀杆旋转约四分之一圈，扫掠面位于阀体上方，若上方有电控盒、线槽或气管，应核对全开、全关两个极限位置，必要时改用手柄朝向不同的安装方位，或在装配体中调整阀件旋转角度。

　　功能特性方面，球阀适合两位式切断与接通，不推荐长期处于半开状态做节流调节。气动回路中，它常用于总气路隔离、气缸支路检修、过滤减压阀旁通；液压系统中，则多用于低压回油、测压排管和试验台油路。密封副依靠球面与弹性阀座贴合，开关力矩随介质压力、使用周期和润滑状态变化，设计支架或阀岛安装板时，不必为这类小口径阀门单独做厚重支撑，但应保证螺纹接头处不受管道强制拉力影响。

　　三维建模处理上，外观曲面与装配特征分层比较清晰：阀体可按回转流道加两侧六角块建模，再切除内螺纹底孔与密封腔；阀芯以球体切除圆柱通孔获得，阀杆使用阶梯轴并增加扁位传递扭矩；手柄适合用钣金或实体拉伸思路建立折弯轮廓，末端做圆角，安装孔处保留与阀杆扁位对应的形面。渲染图中金属阀体与深色手柄形成明显区分，能够帮助设计者在总装中快速识别操作件方向，也方便出爆炸图时说明拆装顺序。

　　实际维护中，若阀门出现内漏，通常先检查阀座是否被焊渣、生料带或金属切屑划伤；若手柄处外漏，则重点检查阀杆填料和压紧螺母。管路装配前应吹扫焊渣与铁屑，螺纹缠绕密封带时不要让多余材料进入阀腔，否则球面孔道虽短，仍可能被碎屑卡滞。对设备厂而言，把这类阀门按真实外形建入库后，管路布线、操作空间校核和维护手册插图都能直接复用，减少后期因手柄干涉、扳手空间不足而返工的概率。
