带侧置把手圆角方腔便携饮水杯结构

　　该饮水杯结构采用带圆角的近似方形腔体作为主体，杯口端面做连续圆角过渡，侧壁厚度均匀，侧部集成一体式把手，整体轮廓简洁，适合日常手持饮水、办公桌面放置以及小批量增材制造验证。从使用场景看，这类杯体既可以作为普通冷水杯、工位水杯，也可以在结构验证阶段用于打印样件，检查握持手感、杯口贴合嘴唇的位置、把手与手掌之间的间隙以及放置在桌面上的稳定性。杯体没有复杂的内部分隔和附加机构，重点在于腔体成型、壁厚控制和把手连接区域的强度处理。

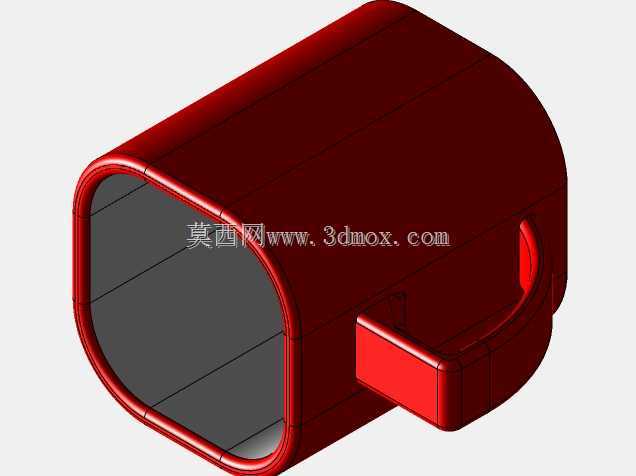

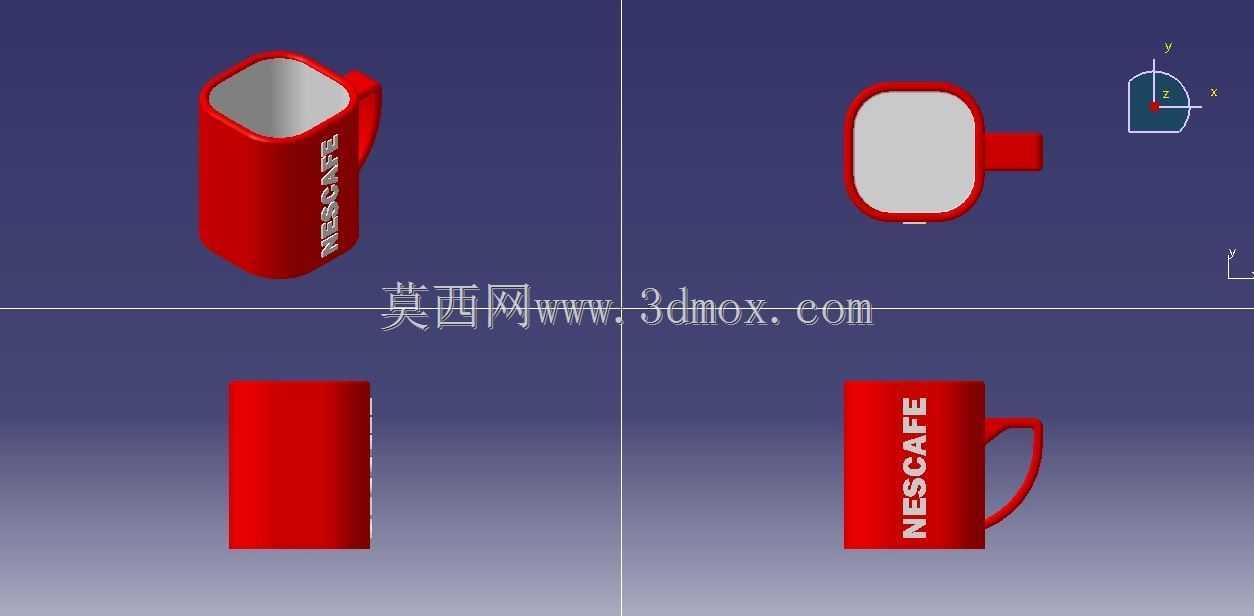

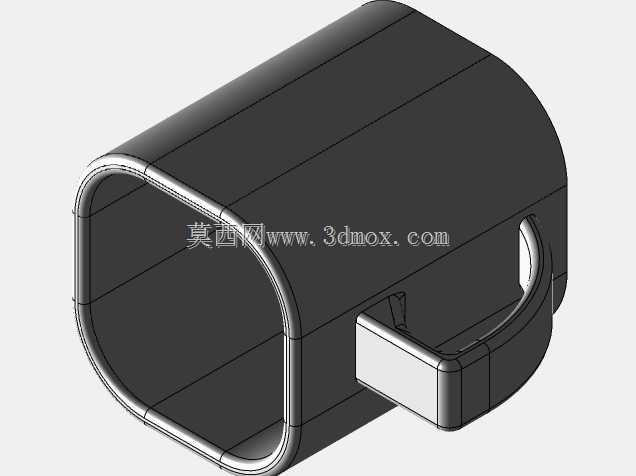

　　外形上，杯身主体并非传统圆形截面，而是采用四边带大圆角的近似方形截面。这种截面在视觉上更规整，放置时不容易在桌面滚动，同时圆角能够避免方形尖角带来的应力集中，也能改善清洁时的可达性。杯口沿周圈设置加厚边，开口轮廓与杯身截面保持一致，边缘圆滑过渡；使用者饮水时，唇部接触的是连续圆弧面，不会出现尖锐棱边。杯底区域相对平直，能够形成稳定支撑面，放置在平面上时接触边界清晰，侧向轻推时主要依靠底面摩擦和杯身重心维持稳定。

　　把手布置在杯体一侧，外形短而宽，与杯壁之间形成可供手指穿握的开放空间。把手并非细长圆杆，而是采用较宽厚的板状形态，外侧与杯身曲面顺接，内侧留出握持空隙。这样的处理有两个实际作用：一是增大手掌握持时的接触面积，降低局部压感；二是增加把手自身截面模量，在杯内盛水、载荷集中作用于侧部时，连接根部不容易出现明显变形。把手上下两端与杯壁的交接区域做了圆滑包覆，没有突兀的窄缝和尖角，既有利于注塑成型时材料流动，也便于三维打印时减少支撑数量。若用于打印件，该过渡区还能降低层间受力剥离风险，使提拿动作更可靠。

　　结构设计思路围绕“可成型、易握持、好清理”展开。杯腔内部需要保持足够的容纳空间，因此外壁轮廓与内腔之间尽量维持等壁厚。均匀壁厚对于塑料件十分关键，壁厚突变会导致冷却收缩不一致，容易在杯口、把手根部和底部转角处产生缩痕或翘曲；对于增材制造件，均匀壁厚也能减少打印过程中因热收缩造成的尺寸偏差。内腔转角采用圆角过渡，避免底部与侧壁交界处形成直角死角。圆角不仅提高清洁便利性，也能在承受水温变化或轻微碰撞时分散应力。杯底可根据实际工艺需要设置浅圈足或微凸支撑边，使打印底面或模具顶出位置更加明确。

　　从安装和边界条件看，该模型不需要与外部设备进行轴孔配合，也没有螺纹、卡扣、密封盖等附加接口，其边界主要来自人体握持和桌面放置。杯身宽度应控制在单手握持可围合的范围内，侧把手开孔高度要允许成人手指进入，把手外缘与杯壁之间的距离不能过窄，否则会压迫手指；也不宜过宽，否则握持时杯体中心远离手掌，盛水后会产生较大翻转力矩。杯口高度和杯身深度需要平衡容量与饮用姿态，杯身过深会增加内部清洗难度，过浅则容量不足。底面轮廓应略小于杯身最大外轮廓，保证放置时接触面落在稳定区域内，避免杯底边缘悬空。

　　在工程建模时，可先建立杯身外部主导曲面，再通过抽壳或偏置方式形成内腔，随后在侧部构建把手实体，并对把手与杯壁相交区域进行合并和圆角处理。杯口端面需要保留一定厚度，使开口边缘具备刚性；把手根部圆角半径应结合壁厚选取，过小无法缓解应力，过大则可能造成局部材料堆积。若面向注塑生产，还需考虑拔模方向，杯体内外壁沿开口方向设置适度斜度，把手外侧也应避免倒扣；若面向三维打印，则可重点检查悬垂角度、把手下方支撑量和杯底平台附着面积。整体结构没有多余装饰，功能区域明确，适合作为日用容器结构设计、手持产品人机验证以及增材制造成型练习的参考对象。
