多功能助行手杖智能辅具结构

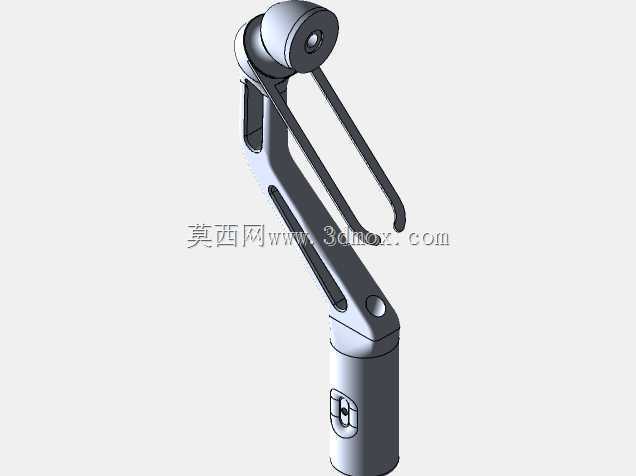

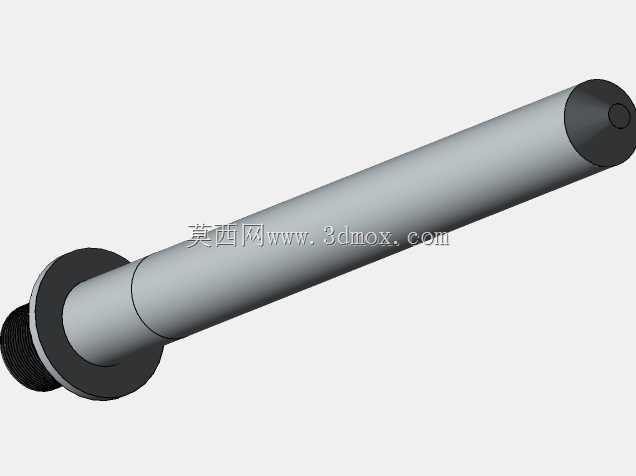

　　该结构围绕日常助行、康复训练和短时休憩等使用场景展开，主体采用细长杆式布局，将握持、支撑、高度调节和端部防滑功能集中在同一根杆件上。杆身中段设置伸缩锁紧段，通过多档定位孔与锁紧套配合，可根据使用者身高、步姿和握持习惯调整工作高度；调整范围覆盖普通成年人从平地慢走到术后康复练习的常见握持高度，锁紧后杆段之间保持同轴，避免侧向晃动。顶部握持区没有采用简单圆管弯把，而是结合掌托、侧向扶靠面和前端照明/传感安装位进行造型处理：掌托面贴合手掌自然下压方向，侧向挡板在使用者起身或转身时提供横向依托，前端预留的模块腔可集成照明、跌倒提示或环境感知元件，模块外壳与手柄曲面连续过渡，不形成突出尖角。

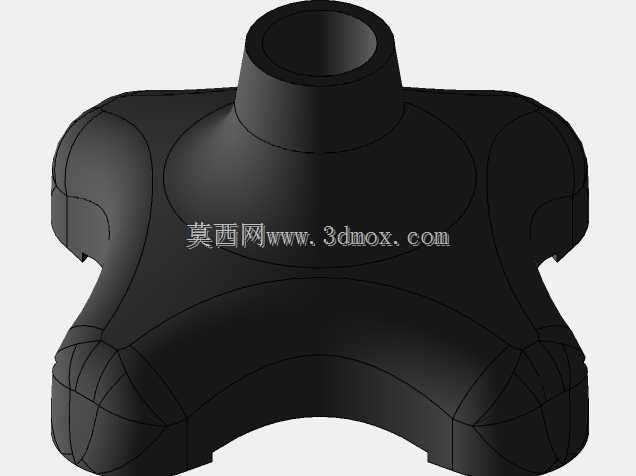

　　从受力路径看，使用者施加在手柄上的垂直载荷经上杆、锁紧套传递至下杆，再由底端三脚支撑盘分散到地面。底端支撑盘采用小范围三触点布局，触点围绕杆轴线均布，既保留单点手杖转向灵活的特点，又在使用者停顿、身体重心偏移时增加接地面，降低侧滑风险。每个触点可更换橡胶防滑垫，垫体与地面接触处开设浅槽，用于在潮湿路面或瓷砖地面排出接触面水膜。杆身下部还布置了一段高度刻度和限位孔，便于装配时确认伸缩量，也方便维护人员检查锁紧套是否处于规定啮合位置。

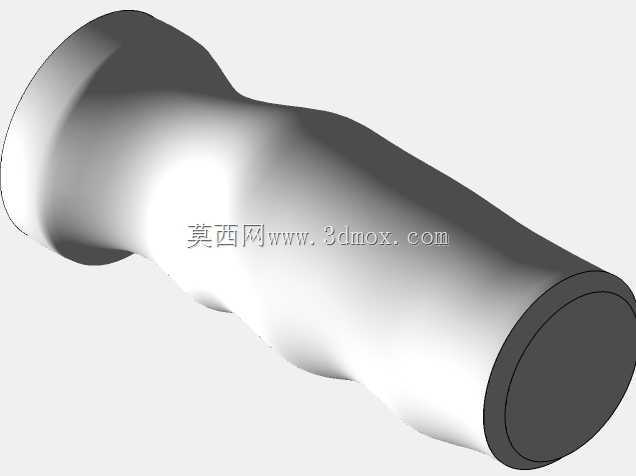

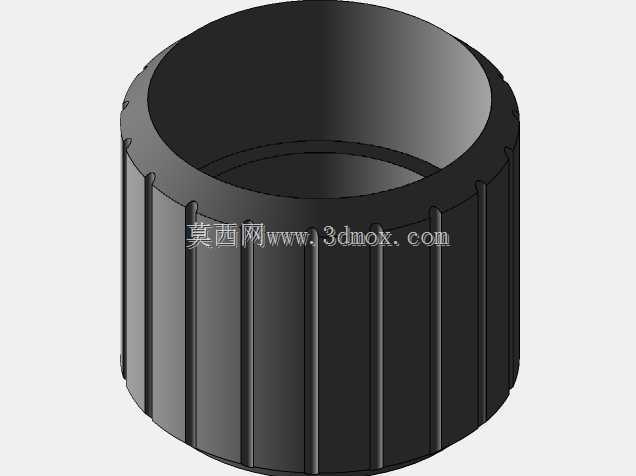

　　建模时先以杆身轴线为基准建立主骨架，再分别拆分手柄内骨架、外包覆层、锁紧套、调节孔位、下杆和支撑盘。手柄区域需要同时处理人体握持曲面和内部电子模块安装边界，内部筋板沿载荷方向布置，螺钉柱与电池仓之间保留走线槽；外包覆层在掌托处加厚，在拇指和食指常接触位置做圆角过渡，避免长期使用产生压痕。锁紧套不是单纯装饰件，其内壁与上下杆的配合段需要保留间隙，楔形夹紧面在旋紧后压迫开口衬套，使伸缩杆获得足够摩擦力；三维装配中应检查锁紧套在最松和最紧两个状态下是否与杆身刻度、铆钉或焊点干涉。

　　安装边界方面，整杖收拢后呈细长杆状，便于靠墙放置或放入储物柜；展开使用时，底端支撑盘外径控制在较小范围，能够在楼道、卫生间、车厢通道等狭窄空间内落地，不会像四脚助行器那样占用过多横向空间。手柄前端模块的外轮廓向后收窄，保证使用者开门、扶电梯按钮或取物时，手杖不会与门框、桌面发生碰撞。杆身与支撑盘之间采用可拆卸连接，维护时可单独更换防滑垫、锁紧衬套或手柄模块，而不必整体报废。

　　在实际应用中，这类结构既适合老年人户外短距离步行，也适合康复科患者进行站立平衡和步态训练。手柄上的附加模块可根据需求配置照明、报警或姿态感知功能，但机械主体仍以可靠支撑为核心：即使电子模块不工作，杆身、锁紧机构和防滑底盘仍能独立完成助行任务。结构设计中刻意减少了复杂连杆和外露弹簧，降低衣物勾挂、夹手和泥水积存的概率；各外露零件尽量采用圆角和对称布置，使清洁、喷涂和装配工序更稳定。整体方案在轻量化与稳定性之间取得平衡，细长杆保证携带便利，多点底端和复合手柄则提升停顿、转身和起坐过程中的安全裕度。
