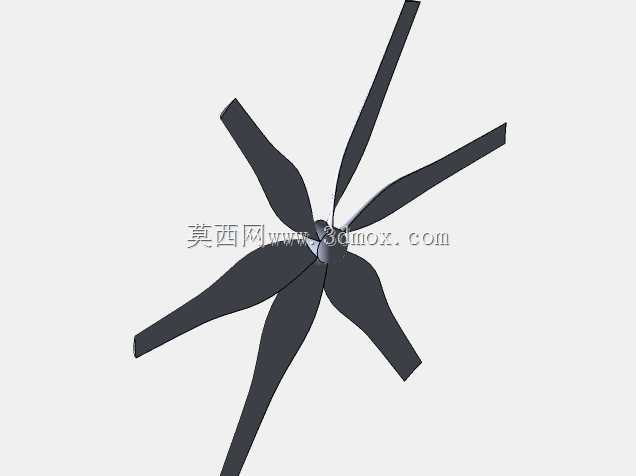

GOE364翼型六叶水平轴风力涡轮转子

　　这套转子结构围绕GOE364低速翼型展开，采用六片叶片沿轮毂周向均布的布局，主要面向小型分布式风能捕获场景，常见于牧区独立供电、海岛监测基站、农林灌溉辅助电源、风光互补路灯系统以及教学演示风洞平台。与常见的两叶、三叶高速风机不同，六叶构型在低风速区间能够提供更大的启动扭矩，叶片实度更高，风轮在切入风速附近更容易克服轴承摩擦和发电机齿槽转矩，适合风速波动频繁、平均风速不高的近地面安装环境。

　　从实际用途看，该部件承担把来流动能转化为转轴机械能的核心任务。叶片并不只是简单的曲面拉伸件，每支叶片沿展向需要兼顾弦长变化、扭角过渡和翼型厚度衰减。GOE364翼型本身具有较平缓的上表面弧线和相对宽容的攻角范围，在小雷诺数条件下升阻特性较稳定，用于小型风轮时，可以降低叶片对制造误差和表面粗糙度的敏感度。根部区域弦长较宽、结构厚度较大，目的是传递挥舞弯矩与摆振弯矩；靠近叶尖区域弦长收窄、扭角减小，用于控制局部线速度过高带来的噪声和阻力增长。

　　建模时，轮毂中心是装配边界的关键。六支叶片以六十度相位角围绕主轴阵列，叶根与轮毂之间需要保留明确的接合面或过渡圆角，避免在后期工程图中出现叶片根部应力集中却没有几何交代的问题。轮毂前端可布置整流罩，后端则对接发电机轴、法兰或锁紧螺母。若用于详细设计，还应在轮毂内部预留轴孔、键槽、压紧端面以及螺栓连接空间；若只用于方案展示，也应保证旋转轴、叶片安装角和叶尖扫掠圆之间的几何关系一致。

　　外形尺寸方面，风轮的安装边界首先由扫掠直径决定。叶片展开后，叶尖形成一个绕水平主轴旋转的圆盘空间，选型时塔架顶端、尾舵、支撑杆、机舱外壳和周边防护网都不能侵入该扫掠面。实际布置还要在叶尖外侧保留安全间隙，防止强风下叶片弹性变形、塔架晃动或覆冰后碰擦结构件。水平轴机型的来流方向应与主轴重合，因此机舱偏航机构、尾翼或风向跟踪装置的位置，会直接影响转子迎风姿态。

　　六叶设计的优势不只在启动性能。叶片数量增加后，单支叶片承担的峰值载荷相对降低，风轮转动时的转矩输出更连续，对小型直驱发电机的低速发电较为有利。在教学和实验场景中，这种结构也便于观察叶尖速比、叶片扭角与功率系数之间的关系。但叶片增多会带来气动干扰和重量增加的问题，因此叶根间距、轮毂直径和叶片安装角必须协调：轮毂过小会让根部叶片过于拥挤，近毂气流受阻；轮毂过大则增加迎风阻力和材料成本。

　　结构设计上，叶片可采用复合材料铺层、注塑成型或木质骨架蒙皮等工艺。三维建模时应把叶片视为承受气动压力、离心拉力和重力交变载荷的构件，而不是单纯的外观件。叶根处需要考虑嵌件、螺栓盘或粘接套筒的位置，使叶片能够可靠固定在轮毂上。叶片前缘应保持连续光顺，后缘可根据工艺能力设置合理厚度，避免理论零厚度导致加工或打印时无法成型。

　　在风场应用中，这类风轮通常还要配合限速机构使用。小型风机在高风速下可能通过侧偏保护、电磁制动、机械刹车或叶片气动失速来限制转速，因此转子模型在装配阶段就应考虑与刹车盘、发电机轴和偏航支架的接口。若用于风光互补站点，风轮输出的机械能经发电机转换后汇入控制器和蓄电池，转子直径、叶片面积与当地风速资源共同决定系统的平均发电量。

　　从建模流程看，较合理的方式是先建立单片叶片的翼型站位曲线，沿展向控制弦长、扭角和后掠位置，再通过放样生成主体曲面；叶根单独做实体过渡，与轮毂布尔合并或保留装配关系；最后以主轴为中心进行圆周阵列。检查模型时，应重点看六片叶片是否完全对称、叶尖是否处于同一旋转平面、叶根接合线是否连续、主轴与轮毂孔是否同轴。对于后续仿真，还可在叶片表面保留分区，便于施加不同半径处的气动载荷；对于加工出图，则需要补充叶根连接尺寸、轮毂孔径、键槽或螺栓孔位置以及总装后的扫掠直径。

　　整体而言，该风轮结构强调低速启动、多叶片扭矩输出和小型离网发电适用性。它不是追求极高叶尖速比的大型并网叶片，而是在有限塔高和有限风速条件下，通过较高实度和稳定翼型获取更平稳的机械功率。设计人员在复用该结构时，应结合当地风频、发电机额定转速、塔架强度和制动方式重新核算叶片长度与安装角，不能只按外观比例缩放。
