100瓦萨沃纽斯达里厄斯组合式风力涡轮结构

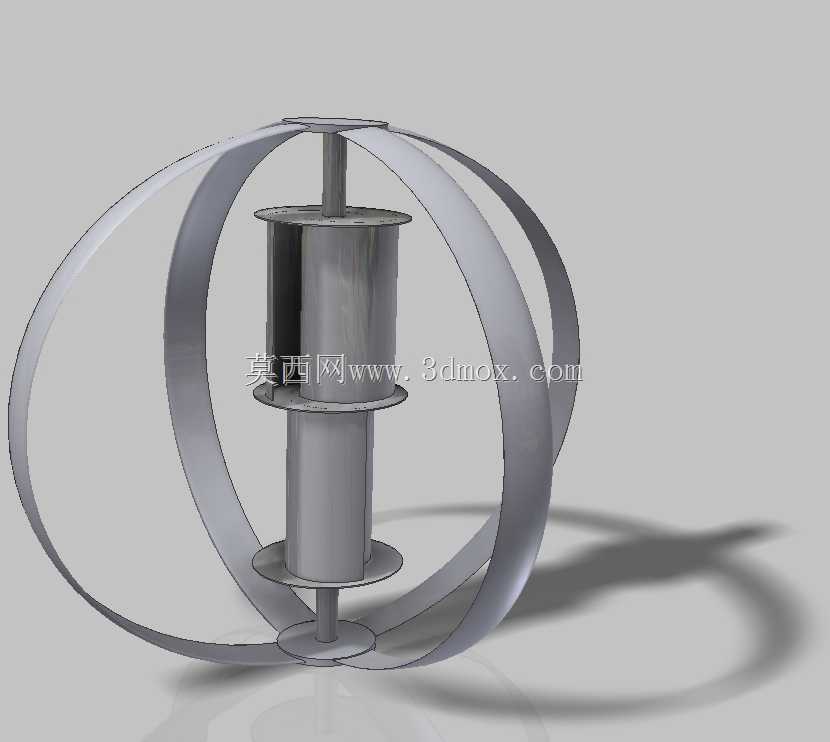

　　这款垂直轴组合式风轮结构，整合了萨沃纽斯与达里厄斯两种风轮的气动优势，在低风速启动特性与高风速发电效率间找到了平衡支点，适配分布式离网供电场景下的小型风能采集需求。从结构布局来看，内层采用萨沃纽斯式阻力型叶片，曲面兜风结构可在风速仅2m/s左右时捕获气流推力带动转轴启动，无需额外启动机构辅助，解决了传统达里厄斯风轮低风速下无法自启的工程痛点；外层环绕的达里厄斯式升力型叶片采用NACA4409翼型剖面，当转轴转速提升至额定区间后，翼型上下表面的气流压差可产生持续升力驱动转轴提速，在3-12m/s的常用风速区间内保持较高的风能利用系数，相比单一结构风轮的有效工作风速带宽拓宽了40%以上。

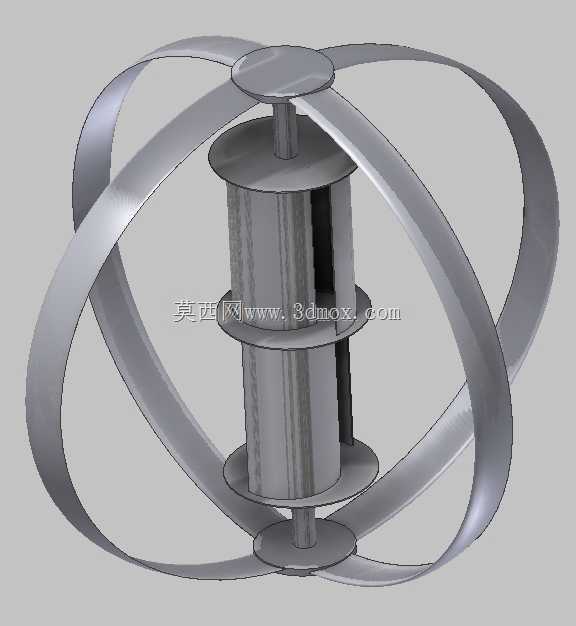

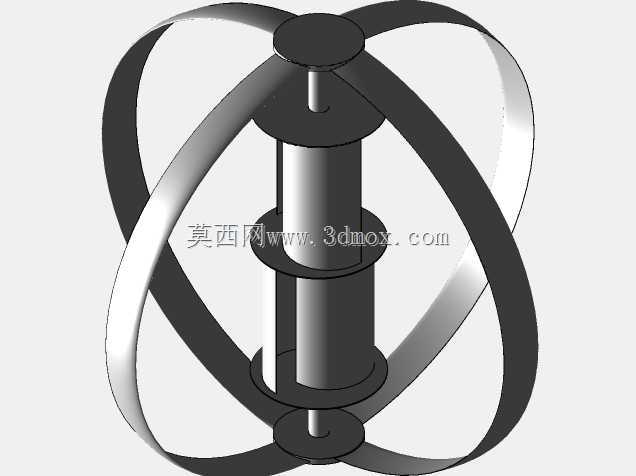

　　设计阶段针对两种风轮的气动干涉问题做了多轮迭代，外层升力叶片的环形环绕布局，既可以引导气流均匀作用于内层阻力叶片，避免紊流造成的转轴扭矩波动，也能形成外层防护结构，减少飞鸟、杂物直接撞击内层核心转动部件的概率，降低户外长期运行的故障风险。整体转动部件采用同轴串联布局，上下端通过圆盘式支撑结构固定叶片端部，中间段设置分层隔板约束内层萨沃纽斯叶片的形变，避免高转速下叶片因离心力产生径向窜动，转轴采用阶梯轴设计，各段轴径匹配对应支撑位置的载荷分布，减少不必要的重量冗余。

　　从安装适配角度看，整体结构为中心对称式垂直轴布局，无需像水平轴风轮那样加装对风转向机构，可接收任意方向的来流，适配城市楼宇顶部、山区零散供电点、牧区户用供电等风向多变的安装场景，安装时仅需保证底座与基础的连接同轴度，无需调整风轮朝向，现场安装调试工作量比同功率水平轴风轮减少60%。结构的径向尺寸控制在1.2米范围内，轴向高度控制在1.5米以内，整体转动惯量经过匹配设计，在额定风速10m/s下输出转速稳定在200rpm左右，可直接匹配100瓦功率等级的永磁发电机，无需额外加装大传动比的增速齿轮箱，减少了传动环节的机械损耗与后期维护点。

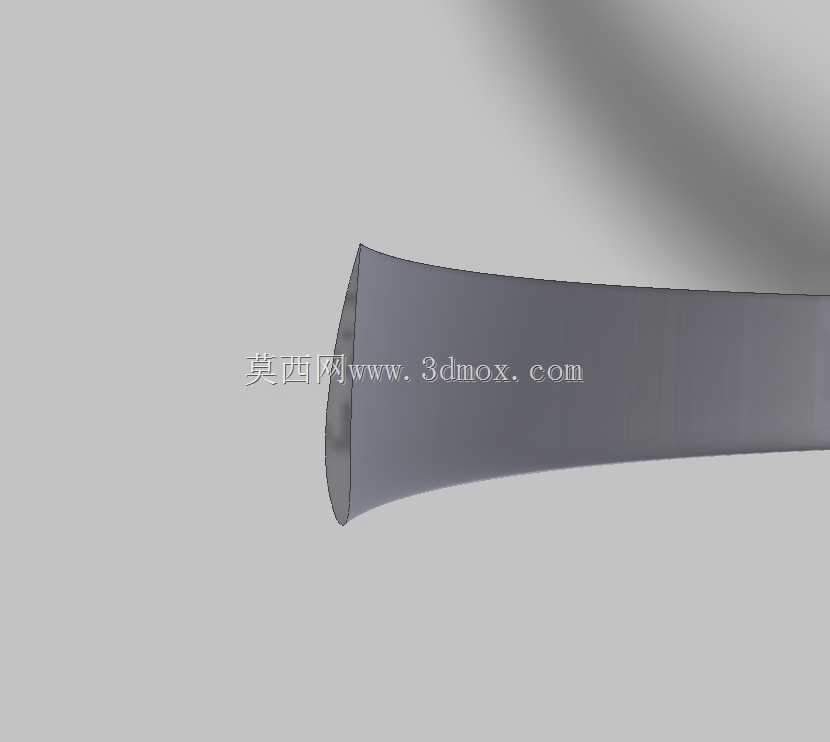

　　叶片的剖面选型上，外层达里厄斯叶片选用的NACA4409翼型，在低雷诺数工况下具备较好的升阻比特性，同时翼型厚度较薄，材料用量更少，可采用铝合金冲压或者复合材料模压成型，批量生产时的工艺一致性更容易控制；内层萨沃纽斯叶片采用半圆柱曲面结构，曲面曲率经过优化，在气流作用下的正反方向扭矩差保持在较高水平，避免出现转动死点，即使在紊流较多的城区安装环境下，也能保持稳定的扭矩输出。上下端的圆形端板除了固定叶片端部，还可以减少叶片端部的气流绕流损失，提升风轮整体的气动效率，端板边缘做了圆弧过渡处理，减少高速转动时的风切噪音，适配居民区周边的安装噪音要求。

　　结构的受力传递路径设计清晰，风载荷作用在叶片上后，通过叶片与端板、分层隔板的连接点传递到中心转轴，再由转轴下端的连接结构传递到发电机输入轴与底座支撑，所有连接位置的载荷均经过校核，在12级强风工况下，叶片的最大形变位移控制在安全阈值内，不会出现叶片剐蹭外层结构的问题。整体结构没有易损耗的外露传动部件，日常维护仅需定期检查转轴位置的润滑状态与连接紧固件的松紧度，相比水平轴风轮的尾舵、转向轴承等易损结构，全生命周期的维护成本更低，更适合缺乏专业运维人员的偏远地区使用。
