十字轴式万向节传动连接结构

　　该万向节结构主要用于两轴轴线不重合、存在空间偏角的动力传递场景，在各类需要补偿安装误差、适应轴间相对摆动的传动链路中承担扭矩传输功能。在轻工输送线、小型工装夹具、精密检测设备的传动分支里，这类紧凑结构的万向节可以在输入端与输出端存在小角度偏移时，依旧保持稳定的扭矩传递，避免刚性连接因轴系不同心产生的附加弯矩，保护上下游的轴件、轴承与驱动部件。

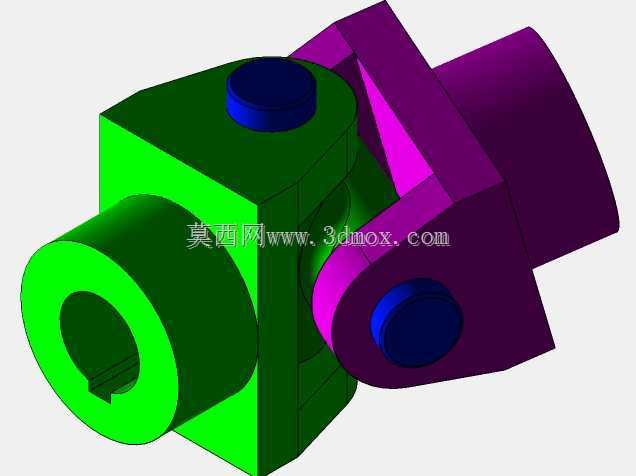

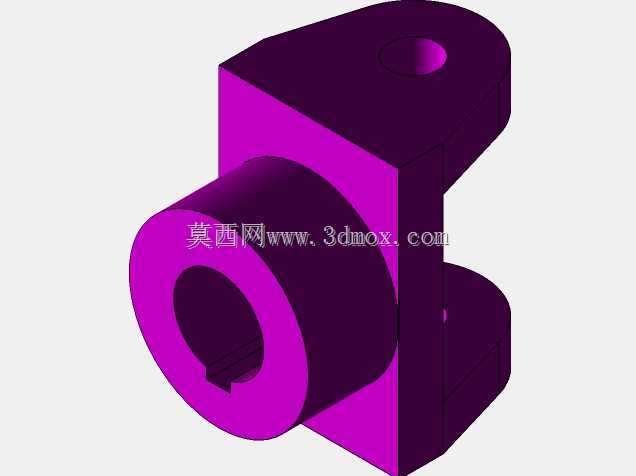

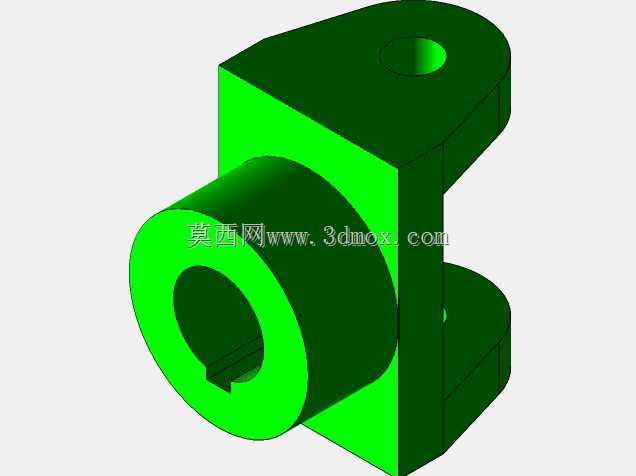

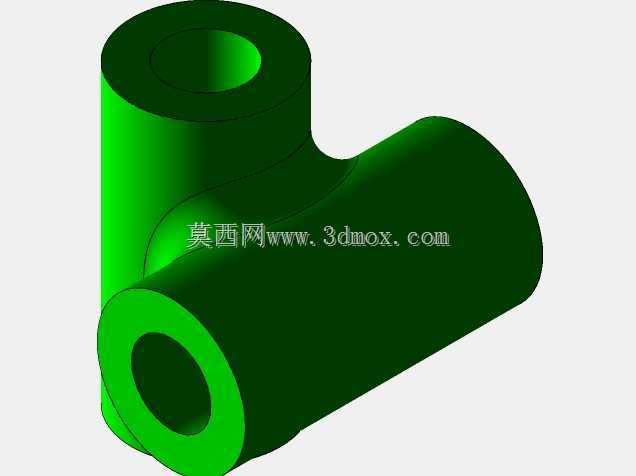

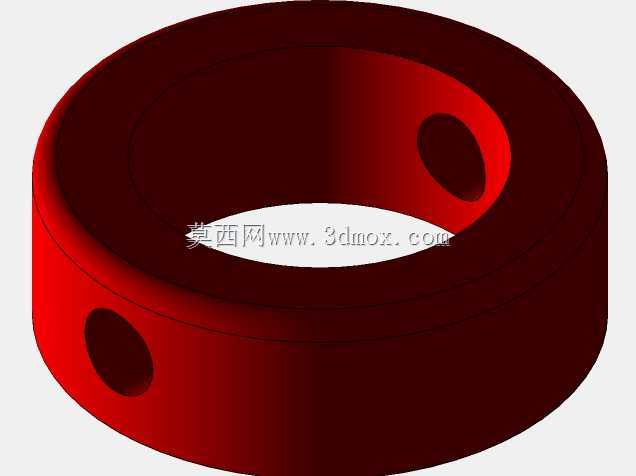

　　从结构组成来看，该模型包含两个带连接轴颈的叉形接头、十字铰接销轴以及配套的轴向限位结构。一侧叉头集成了带内孔的空心连接轴段，内孔可加工键槽用于和主动轴周向固定，实现扭矩的输入；另一侧叉头同样设置轴段结构，用于对接从动负载。两个叉头的耳部开设同轴销孔，十字轴的两个正交轴颈分别穿入两侧叉头的孔位，形成两个互相垂直的回转自由度，让两端连接轴可以在允许的偏角范围内相对摆动，同时绕自身轴线的转动扭矩可通过十字轴刚性传递，不会出现传动打滑。

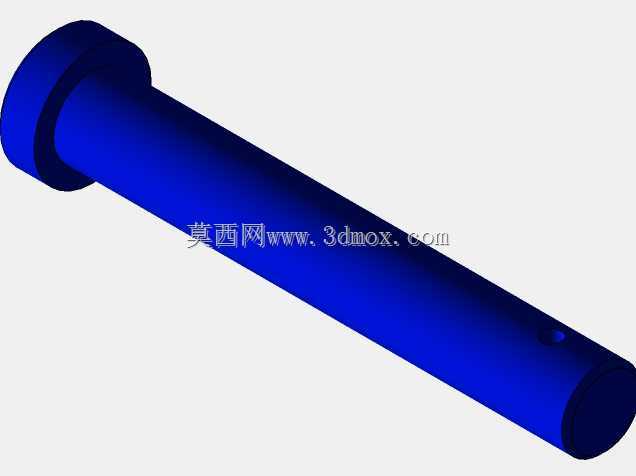

　　设计过程中首先要确定的是额定传递扭矩边界，叉头耳部的壁厚、十字销轴的直径都需要根据工作载荷做强度校核：销轴主要承受剪切与挤压应力，叉头的耳板位置要校核弯曲强度，避免在冲击载荷下出现耳板开裂或者销轴变形。铰接位置的配合间隙需要合理控制，间隙过大会导致传动回程间隙增大，在正反转切换频繁的工况下产生明显冲击与噪声；间隙过小则会在轴系摆动时出现卡滞，甚至因热胀出现铰接锁死。销轴两端设置限位结构，防止销轴在运转过程中从销孔内轴向窜出脱出，限位件可采用卡簧、端盖铆压或者销钉横向固定的形式，本模型采用端盖式的限位凸台结构，外观整洁且装配后轴向定位可靠。

　　安装边界方面，两端的连接轴段外径、内孔孔径以及轴向插入深度都需要和对接的轴头尺寸匹配，轴段的端面到叉头回转中心的距离决定了整个万向节的最短安装长度，当两轴存在摆角时，万向节的整体轴向占用空间会随摆角变化，布局时需要在叉头摆动的圆周方向预留足够的避让空间，避免叉头在最大摆角位置和周边的机架、护罩发生运动干涉。输入端的内孔键槽需要和轴上的平键对应，装配后保证周向无相对滑动，若用于频繁正反转的场合，还可以在轴端加装锁紧螺钉，进一步消除轴向窜动的可能。

　　在实际工况里，单万向节传递运动时存在瞬时角速度波动的特性，即主动轴匀速转动时，从动轴的转速会随轴间夹角呈周期性小幅波动，夹角越大波动幅度越明显，因此在对转速均匀性要求较高的传动链路中，通常会成对使用双万向节，通过合理布置中间轴的相位，抵消两端的转速波动。该款紧凑型万向节更适合低速、轻载、摆角范围不大的传动场合，比如小型设备的操作手柄联动机构、可调角度的动力输出工位、传感器调节支架的角度锁止联动部位，在这类场景下它既可以补偿安装时的同轴度误差，又能在设备工作过程中适应部件小幅度的位置偏移，省去严格对中装配的高精度加工成本，降低轴系对安装精度的敏感度。

　　建模过程中需要重点保证两个叉头销孔的同轴度、十字轴四个轴颈的正交位置精度，装配后验证两个回转方向的摆动是否顺畅，在极限摆角位置检查各零件之间不存在干涉，同时确认扭矩传递的受力路径完整：输入轴的扭矩通过键连接传递到主动叉，经十字轴的两个受力轴颈传递到从动叉，再从从动叉的连接轴输出到负载，整个传力路径没有薄弱的悬臂结构，应力分布均匀，能够长期稳定承受工作载荷。铰接摩擦面在实际使用中可预留润滑空间，定期补充润滑脂降低销轴与孔壁的磨损，延长整套传动部件的使用寿命。
