四孔方形薄板力学承载安装基板

　　这块四孔方形薄板属于机械结构里最常见的基础承载安装件，在各类非标自动化设备、小型实验台架、传感器固定工位以及简易力学测试工装中都能见到它的应用场景。它本身没有复杂的曲面和异形特征，核心作用是作为平整的基准承载面，为上方待安装的小型功能部件提供刚性支撑，同时通过板面上预留的四个通孔完成与下方机架、型材框架或者测试底座的锁紧固定。

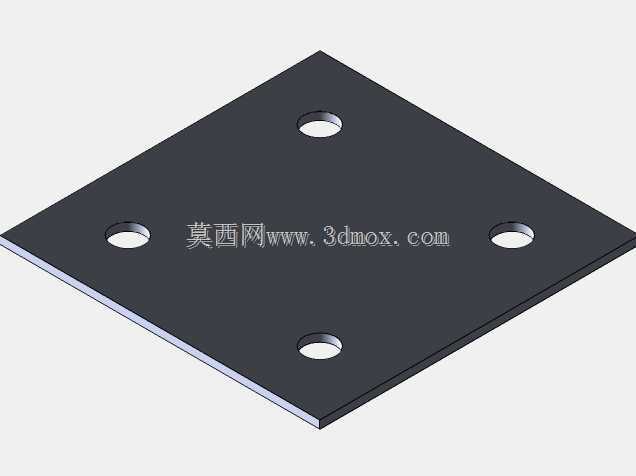

　　从实际装配逻辑来看，四个通孔分别布置在方形板面靠近四角的位置，这种孔位排布是工程里经过长期验证的方案：四点固定可以让板面在锁紧后受力均匀，避免单点或者两点固定带来的板面翘曲、受力偏载问题。当基板承受上方部件的竖直压力时，四个锁紧点共同分担载荷，板面中部的变形量会被控制在很小的范围内；如果安装场景存在小幅水平方向的振动或者侧向推力，四角的紧固件也能形成稳定的约束，不会出现基板绕单个螺栓转动、窜动的情况。

　　设计这类薄板基板时，首先要确定的是外轮廓的方形尺寸，它的边界需要完全覆盖上方待安装部件的底部投影，同时四周要留出足够的孔边距——孔中心到板材侧边的距离不能过小，否则锁紧螺栓时孔位周边的板材容易出现应力集中，甚至在长期承载后发生孔边开裂。板材厚度的选取则和承载需求直接相关：如果只是固定轻量化的传感器、小型电气元件，较薄的板材就可以满足平整度要求；如果上方要放置有一定重量的执行机构、测试压头，就需要适当增加板厚，或者在板面下方增加支撑筋来提升整体刚性，避免承载后板面发生下凹变形，影响上方部件的安装精度。

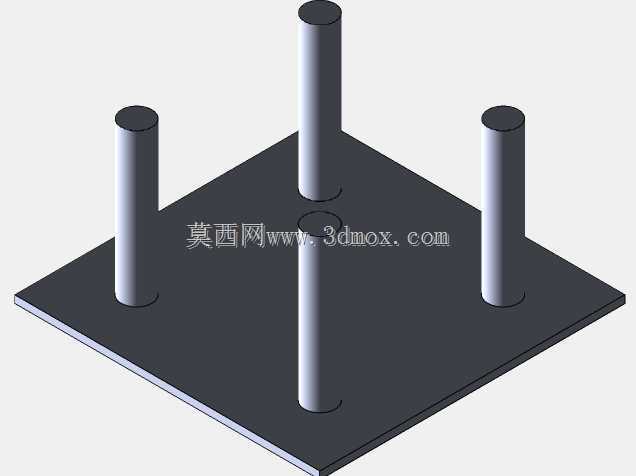

　　板面的四个通孔尺寸需要和配套使用的内六角螺栓、锁紧螺钉规格匹配，建模时孔位要做贯通处理，装配时螺栓从板面一侧穿入，另一侧配合螺母或者直接拧入下方机架的预设螺纹孔完成固定。在力学测试相关的工装场景里，这类基板还可以作为力传导的中间垫板：上方加载部件的作用力通过板面均匀传递到下方的测力传感器上，平整的板面能够保证载荷垂直向下，不会因为接触面倾斜产生额外的分力，干扰力学测试的结果精度。

　　从建模实现的角度，这个零件的特征构建非常清晰：先绘制正方形的草图轮廓，通过拉伸命令生成指定厚度的薄板实体，之后在对应四角的位置绘制四个圆形草图，执行拉伸切除生成贯通孔，最后对板材的棱边可以根据实际加工需求添加微小的倒角，去除切割后的锐边，避免装配时划伤操作人员。整个零件没有复杂的配合特征，建模过程中重点要保证四个孔的相对位置精度，孔位的坐标公差会直接影响现场装配时能否和下方机架的预留孔位对齐——如果孔位偏差过大，现场安装时就会出现螺栓无法穿入、需要现场扩孔的问题，反而增加装配工作量。

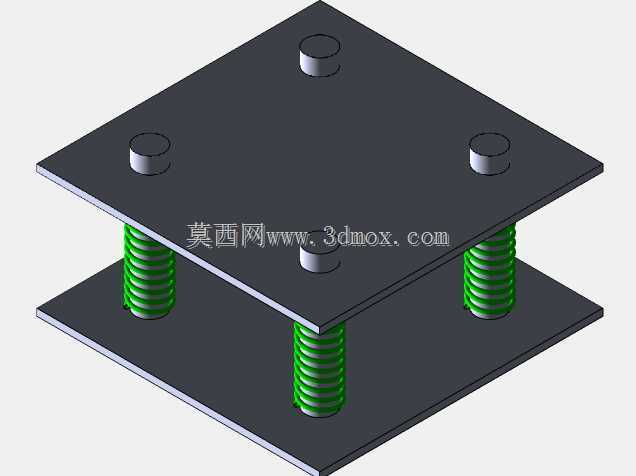

　　在实际设备布局里，这类基板往往不是单独使用，它可以和铝型材框架、支撑立柱、调节脚垫组合成完整的小型工作台底座，也可以多块叠装使用，通过调整垫板数量来补偿装配高度差，让整条生产线的各个工位工作面保持在同一水平高度。哪怕是结构如此简单的薄板件，孔位排布、厚度选取、边距预留这些细节，都会直接影响最终设备的装配稳定性和长期使用可靠性。
