滑块第四反转往复导向机构

　　这套滑块第四反转往复导向机构，是面向直线往复工位、行程换向工位开发的纯机械传动导向组件，整体采用双侧立式支撑座搭配顶部平行直线导轨的布局形式，核心功能是将输入侧的回转动力，通过中部框型滑块内的换向传动构件，转化为滑台沿导轨方向的定行程往复直线运动，无需额外配置电气换向元件即可完成周期性的动作循环，在半自动工装、小型专机的送料、顶出、换位工位有很高的适配性。

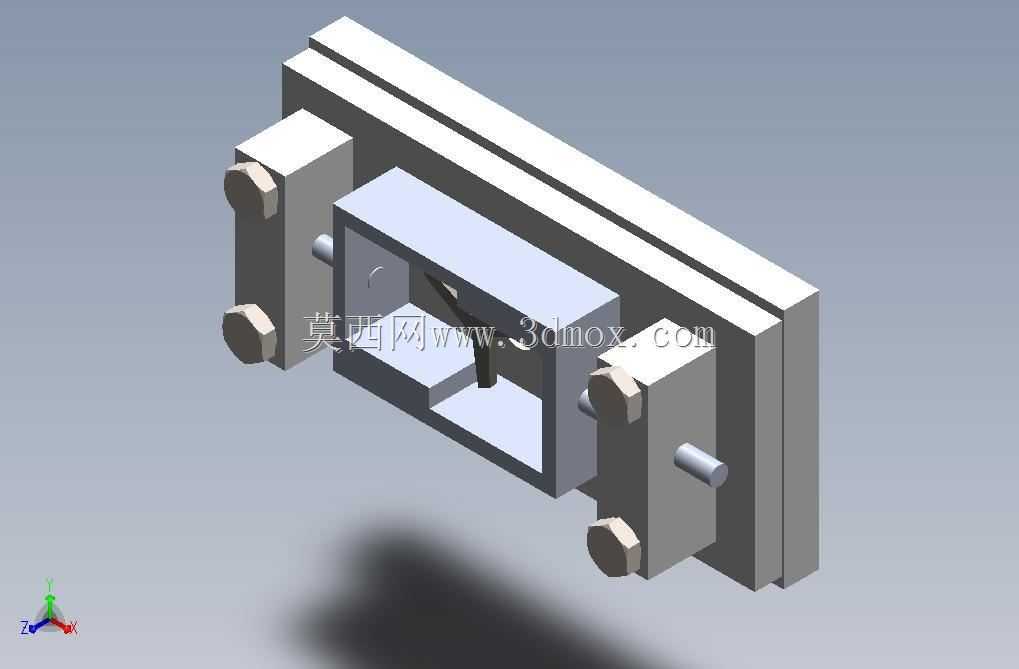

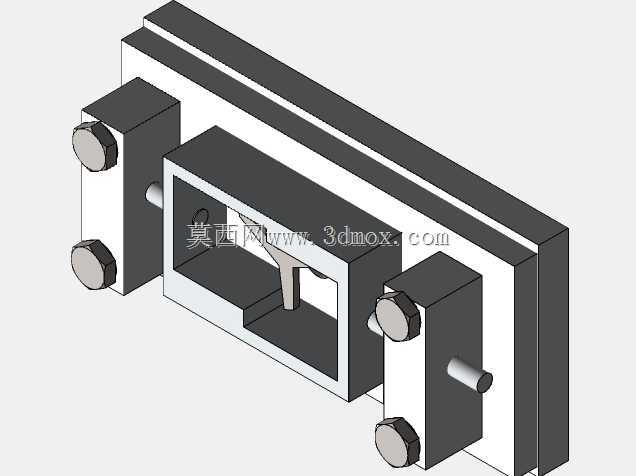

　　从实际安装边界来看，机构整体采用卧式平铺布局，两根平行的直线导轨沿长度方向布置在安装基板上方，导轨两端通过立式支撑座完成轴向定位，支撑座底部预留了与设备台面对接的安装孔位，侧向伸出的销轴作为动力输入接口，可直接连接摇杆、曲柄或者外接摆臂驱动件。整体安装时需要优先保证两根导轨的平行度公差，侧向支撑座的安装基准面需要和设备工作台面找正，避免滑块运行过程中出现卡滞、偏磨的问题；机构的侧向总宽度由两端支撑座的外轮廓决定，高度方向从导轨顶面到支撑座底部的尺寸紧凑，不需要占用设备竖直方向过多的安装空间，中部框型滑块的行程区间完全落在两根导轨的有效导向长度之内，两端预留了足够的缓冲余量，避免滑块运行到行程端点时出现硬碰撞。

　　设计思路上，这套机构没有采用复杂的齿轮齿条或者丝杠传动结构，而是利用滑块内部的铰接摆杆完成第四位置的运动换向，当输入销轴带动摆杆摆动到单侧极限位置时，摆杆会拨动框型滑块内部的卡位结构，自动切换滑块的运动方向，整个换向过程完全依靠机械构件的几何约束完成，动作逻辑可靠，在多粉尘、少润滑的车间工况下也能稳定运行。两侧的支撑座上配置了成对的锁紧调节旋钮，既可以对导轨的轴向位置进行微调，也可以在机构调试完成后锁死导轨位置，防止长期运行出现导轨窜动；支撑座和滑块的配合面都做了贴合面加工，装配时可以通过垫片调整导轨和滑块之间的配合间隙，既保证滑动过程顺滑无卡顿，又不会因为间隙过大出现运动精度丢失的问题。

　　在实际应用场景中，这类机构常被集成在小型工装的送料工位，配合料道完成工件的周期性推料动作，也可以用在检测设备的换位工位，带动检测探头完成往复扫描动作；相比采用气缸驱动的往复机构，这套纯机械换向的结构不需要配置气源管路和电磁阀，只需要一个持续回转的动力输入即可完成连续往复动作，在没有气源配套的简易设备上适配性更强。构件的外形都采用规整的块状设计，加工时所有安装面都可以通过普通铣削完成，没有复杂的异形曲面，加工成本低，后期维护时只需要定期在导轨配合面加注润滑脂，检查铰接摆杆的销轴磨损情况即可，铰接位置的销轴采用可拆卸设计，磨损后可以快速更换，不需要整体拆解整个机构。

　　建模过程中所有配合关系都按照实际装配逻辑搭建，导轨和滑块之间设置了滑动配合约束，摆杆和销轴之间设置了转动配合，能够直接在三维环境中模拟整个往复换向的运动过程，设计师可以直接在模型基础上调整导轨长度、滑块行程、支撑座安装孔位，快速适配不同设备的安装尺寸需求，也可以根据工位的负载情况，对滑块和支撑座的板材厚度进行加厚优化，满足不同载荷等级的使用要求。
