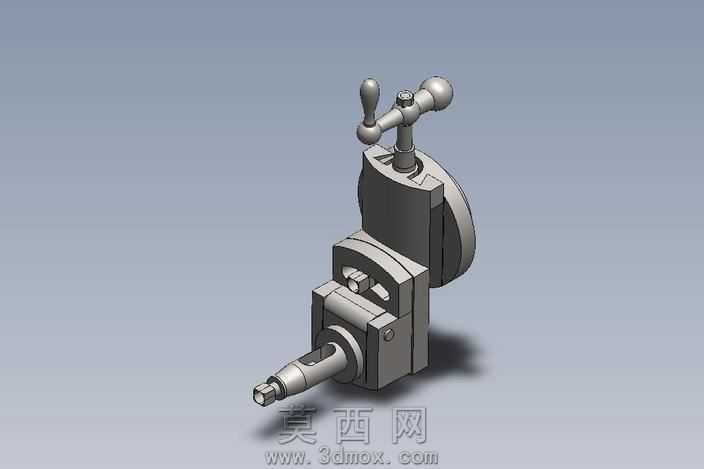

牛头刨床头插齿头机械结构设计

本作品为牛头刨床头配套的插齿头机械结构三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的公差配合规范与结构传动逻辑，完整还原了插齿头的全部装配关系与功能细节。建模阶段先从核心传动基座入手，通过拉伸、切除、阵列等基础特征搭建主体框架，对基座上的安装定位孔、导轨配合面、传动件避让槽等细节逐一做了特征细化，保证各配合面的尺寸精度符合实际装配要求，避免后续装配出现干涉问题。针对顶部的操作手柄与传动连杆结构，采用了装配体自顶向下的设计思路，先确定手柄的操作行程与传动比，再反向推导连杆的铰接点位置、轴径尺寸与限位结构，手柄表面做了防滑纹理的细节处理，铰接位置预留了标准轴承的安装位，保证操作时的转动顺滑度与结构耐用性。中部的多级传动卡位结构是建模的核心难点，每一级卡位的齿形轮廓、锁止斜面、复位弹簧安装槽都经过反复的尺寸校核，通过软件的干涉检查功能逐一排查零件间的运动碰撞问题，调整卡位的啮合角度与行程间隙，保证插齿作业时的锁止可靠性与脱开顺畅度。前端的插齿执行端做了刀具装夹槽、紧固螺孔、定位销孔的细节还原，装夹面的平面度、刀具槽的对称度都严格按照机械加工的精度要求设定，保证实际使用时刀具装夹的同轴度。渲染阶段为不同零件分配了对应的材质：基座与结构件采用铸铁材质，调整了表面粗糙度与哑光金属质感，还原机床铸件的真实外观；传动销轴、操作手柄采用调质钢材质，添加了轻微的金属反光效果；铰接位置的轴承、紧固螺丝采用标准件材质，区分出不同零件的材质差异。整体结构设计兼顾了功能实用性与装配工艺性，所有零件均符合常规机械加工的工艺要求，没有出现无法加工的异形结构，各部件的拆装顺序符合机床维护的操作逻辑，可直接用于牛头刨床头的结构教学、改装设计参考，也可作为机床配件设计的基础模型使用，帮助设计人员快速理解插齿头的传动原理与结构组成，缩短同类产品的开发周期。
