捷豹乘用车主驾防滑耐磨脚垫结构

　　驾驶舱地板区域长期承受鞋底摩擦、泥沙带入与踩踏冲击，脚垫作为直接覆盖在钣金地毯上方的功能件，既要保留脚部操作的活动边界，又要避免踏板行程、座椅滑轨与门槛饰条发生干涉。这套面向捷豹车型开发的主驾地板垫，在轮廓取型阶段优先贴合驾驶侧地板的起伏曲面：脚跟常落位置设置加宽承托区，油门与制动踏板下方保留完整踩踏余量，靠近中控侧的边缘随地毯隆起做收边处理，靠近车门门槛一侧则顺着密封条压边轮廓延伸，既不会翘边卡滞踏板，也能在乘员上下车时阻挡鞋底带入的泥水渗入原车地毯。

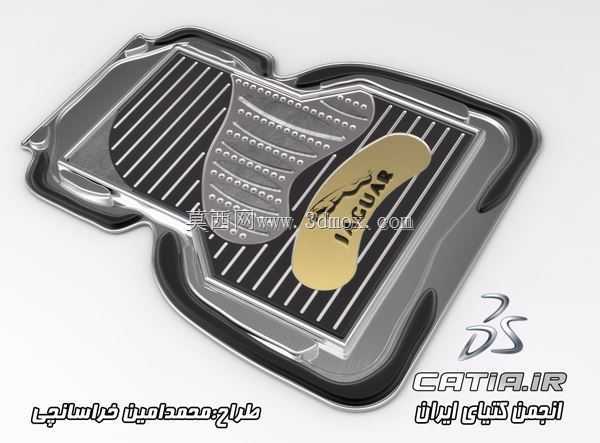

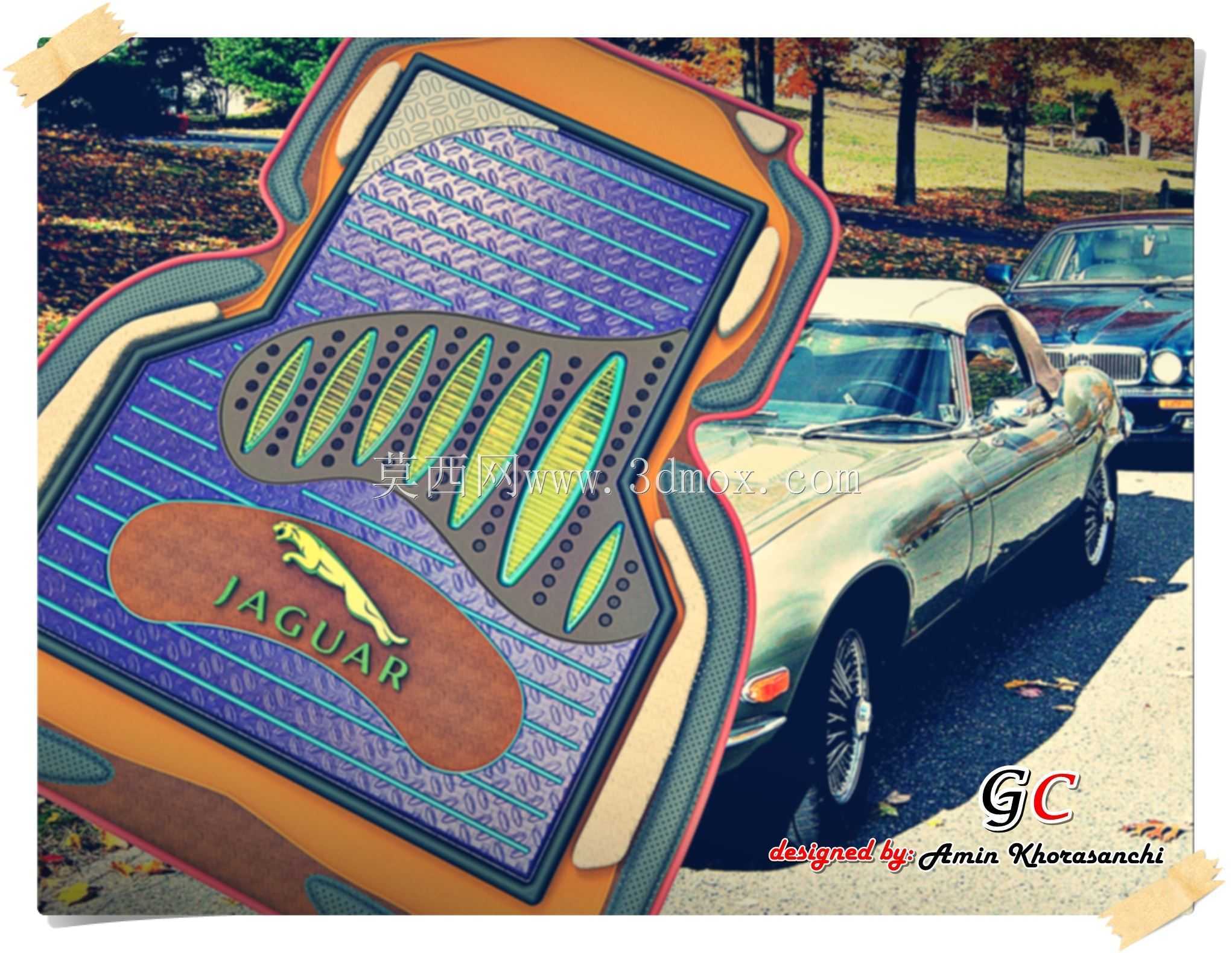

　　从实际使用场景看，主驾脚垫的受力集中在三个区域：脚跟频繁扭转的歇脚区域、前掌踩踏踏板对应的前部区域，以及边缘与地板、饰条接触的限位区域。模型表面的纵向条纹与颗粒状凸起并非单纯装饰，条纹走向顺着脚部前后移动的方向布置，雨天鞋底带水时可快速导流，避免脚底在光滑垫面打滑；密集凸点分布在脚跟支撑区，增大橡胶与鞋底的接触摩擦力，频繁踩放踏板时脚跟不会轻易移位。垫体中部嵌入的品牌标识区域做下沉式贴合，标识件与垫面保持齐平，不会凸起硌脚，也避免长期摩擦后标识边缘起翘。

　　结构分层上，垫体主体采用带一定韧性的硬质成型基材，保证整体轮廓定型，长期踩踏后不会出现褶皱卷边；表层覆盖耐磨防滑的柔性接触面，吸收鞋底踩踏的冲击；底部则设置防滑止动结构，与原车地毯的绒面形成咬合，车辆加速、制动过程中脚垫不会前后窜动。周边翻边高度控制在合理范围：靠近车门侧翻边略高，可拦截泥沙与水渍；靠近踏板侧翻边严格压低，完全避开踏板的全行程运动包络，从结构上杜绝脚垫卡滞加速踏板或制动踏板的安全隐患。

　　安装边界方面，垫体的外轮廓完全匹配对应车型驾驶位地板的三维曲面，不需要后期裁剪即可直接铺设；预留的固定孔位与原车地板的脚垫固定锚点对齐，安装时将锚点卡扣压入即可完成限位，拆卸清理时直接松开卡扣就能取出，日常冲洗泥沙后晾干即可复位。轮廓设计阶段就避让了座椅调节滑轨的全行程范围，座椅前后移动、靠背角度调节时都不会与垫体边缘发生刮擦；同时避开了地板下方的线束检修口与通风出风口，不会遮挡空调出风通道，也不影响后期底盘线束的检修操作。

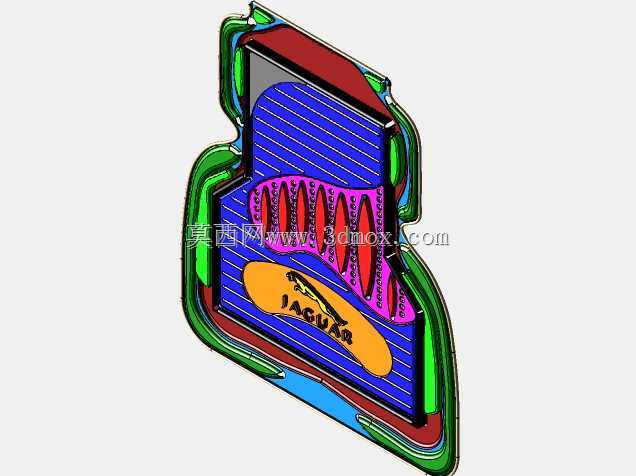

　　针对工程建模环节，该结构的曲面拆分逻辑具备很强的参考性：先依据点云或整车地板数模提取垫体的基础贴合曲面，再分区绘制防滑纹理、凸点阵列与标识安装位，周边翻边采用等壁厚抽壳处理，保证不同区域的结构强度均匀；踩踏高频区适当增加局部壁厚，边缘非受力区做减薄处理，兼顾耐用性与整体重量。这类内饰功能件的设计核心始终围绕安全边界与使用体验，在保证不干涉驾驶操作的前提下，最大化实现防滑、防污、耐磨的实用价值。
