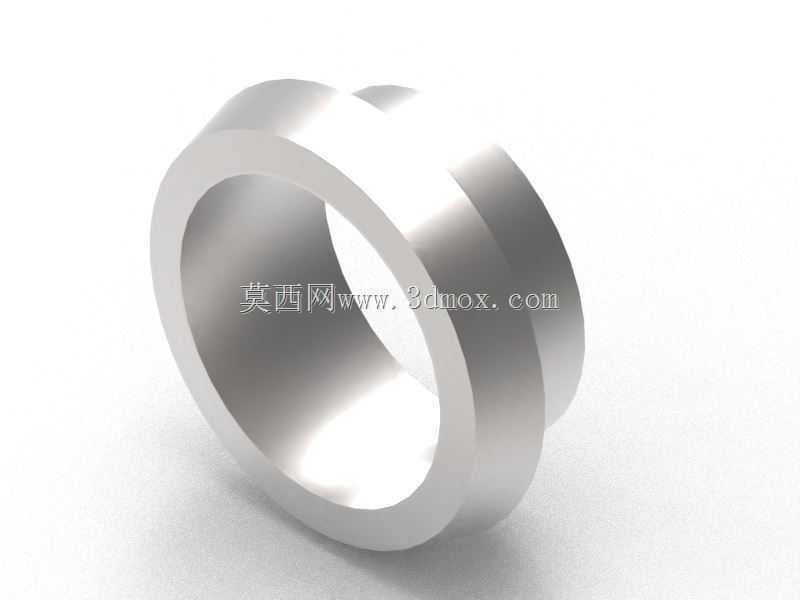

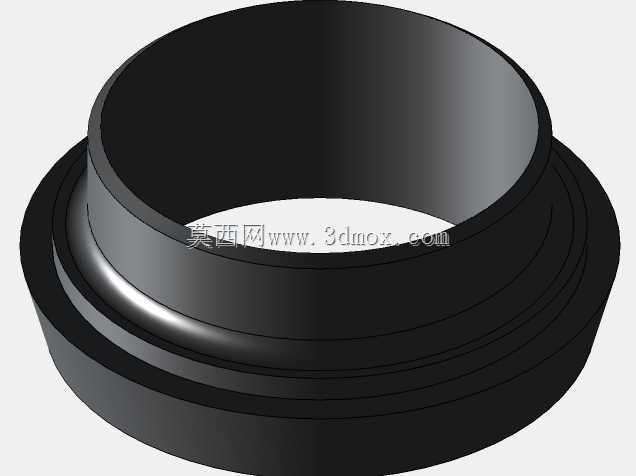

DN50内螺纹DIN标准焊接管接头

　　在工业管路系统的搭建与改造现场，管接头是决定整条管线密封可靠性与装配效率的基础元件，这款DN50规格的内螺纹DIN管接头，正是为公称通径50mm的中低压管路对接场景开发的标准化连接件，广泛应用于水处理泵站、食品乳品输送管线、化工流体分装设备、暖通空调循环管路以及自动化生产线的流体回路中。

　　从实际装配逻辑来看，该接头采用一端焊接、一端内螺纹连接的复合结构：焊接端按照DIN EN-10357 A系列标准加工出适配对应外径不锈钢管的承插坡口，现场施工时可将管路直接插入接头承口段，通过氩弧焊或环缝焊接实现与管路的永久性固连，焊接成型后焊缝处无额外密封间隙，能避免流体在接头位置形成滞留死角，这一特性尤其适配乳制品、生物医药等对管路卫生等级有要求的输送场景，不会因介质残留滋生细菌影响产品品质。另一端的内螺纹段严格遵循DIN管螺纹规范加工，螺纹牙型角度、螺距、牙深均符合标准公差要求，可直接与带对应外螺纹的阀门、泵体接口、仪表转接件或者外螺纹管道旋合装配，螺纹副缠绕聚四氟乙烯生料带或配合食品级密封胶使用时，可在额定工作压力下实现长期无泄漏密封。

　　结构设计阶段，工程师首先锚定DN50通径的核心参数，保证接头内部流道直径与对接管路完全一致，不存在通径缩口问题，流体通过接头时不会产生额外的节流压降，输送粘稠流体或者含微小固体颗粒的介质时，也不会在接头位置形成淤积堵塞。接头外侧加工出一圈凸起的环形定位肩，该凸肩有两个实际工程作用：一是焊接施工时可作为管路插入深度的定位基准，工人将管道插至凸肩端面即可保证承插深度符合工艺要求，避免插入过深挤占流道或者插入过浅导致焊接强度不足；二是在螺纹端旋装对接配件时，凸肩可作为管钳的夹持受力位，避免装夹力直接作用在螺纹段或者薄壁焊接段，防止管件变形、螺纹牙型崩损。

　　外形尺寸与安装边界方面，接头整体为回转体结构，轴向总长度控制在紧凑区间，焊接端外径与配套DIN标准钢管的外径匹配，螺纹端最大外径略大于焊接段，中间环形凸肩的外径为整机最大轮廓尺寸，在做管路三维布局设计时，只需以接头轴心为路径基准，预留出凸肩外径对应的径向空间，同时在螺纹连接侧预留足够的扳手操作空间即可，无需额外设计复杂的安装固定结构。接头的内孔全程做光滑过渡处理，焊接端内孔与管道内壁对齐，螺纹段根部加工有退刀槽，既方便螺纹加工刀具退刀，也能为螺纹旋合提供行程余量，保证对接件端面可以压紧密封面。

　　从建模实现角度，该零件属于典型的轴对称回转类零件，主体轮廓可通过旋转特征一次生成，后续依次完成内螺纹牙型建模、退刀槽切削、外凸肩轮廓细化、焊接端坡口角度切削即可完整还原所有结构细节。建模过程中需重点核对几个关键公差配合：焊接承口的内径需比配套钢管外径大0.1-0.2mm的装配间隙，既方便现场插管对位，又不会因间隙过大导致焊接焊瘤渗入流道；内螺纹的大径、中径、小径公差需严格匹配DIN标准，保证和不同厂商生产的同规格外螺纹配件具备互换性；环形凸肩的两端面与接头轴心的垂直度需控制在公差范围内，当多个接头并排布置或者接头紧贴设备安装板安装时，可保证端面贴合平整，不会出现装配干涉。

　　在实际设备选型应用中，这款接头很好地解决了焊接管路和螺纹接口配件的转接需求，全焊接侧的永久连接强度高、抗振动性能好，在设备长期运行、管路存在轻微振动的工况下不会出现松脱泄漏；螺纹侧的可拆卸连接则方便后期对管路末端的阀门、传感器、流量计等元件进行维护更换，不用切割整条管线，大幅降低了设备后期运维的拆装成本。接头整体采用实心棒料加工成型，壁厚均匀，承压能力稳定，能适配水、压缩空气、蒸汽、轻度腐蚀性化工介质、食品级流体等多种介质的输送需求，是流体管路系统里通用性极强的基础转接配件。
