玩具货车前轮牵引舌组限位旋转销

　　该销轴类零件主要服务于小型拼装玩具车辆的前部铰接区域，承担前轮组件与牵引舌组件之间的定位、限位和相对旋转支撑作用。在整套玩具车结构中，它并不是单纯传递大载荷的紧固件，而是一个兼顾装配约束、转动自由度和防脱功能的小型功能件。零件下部设置直径放大的环形法兰台肩，安装后可作为轴向支撑面，贴靠在车体或轮架对应的沉孔端面，限制销轴沿轴线向下窜动；上部柱体插入前轮支架、牵引舌以及车体前部的同轴孔位后，依靠柱侧开槽和顶部异形卡口形成周向与轴向的配合关系，使多个薄板状或注塑件能够绕同一轴线稳定转动。

　　从实际使用场景看，这类小销件在玩具车辆反复拖拽、转向和拆装过程中会持续承受侧向拨动、轻微弯曲和孔壁摩擦。儿童玩耍时，车头转向、牵引连接、前轮摆动都会让销轴受到不同方向的剪切力；若销体过短、卡口过浅或法兰支承不足，牵引舌容易在间隙中脱出，严重时前部组件会直接散开。因此结构设计不能只按“一根圆销”处理，而要把轴向定位、转动间隙、拆装便利性和丢失后的替换性一起考虑。模型中柱体采用近似圆柱的主体形态，便于与圆孔形成旋转副；底部法兰扩大接触范围，降低销轴从孔位中完全滑落的概率；顶部开口和侧部槽位则为牵引舌、轮架卡爪或车体挡边提供嵌入空间，使零件在装入后既可以转动，又不会无约束地脱离。

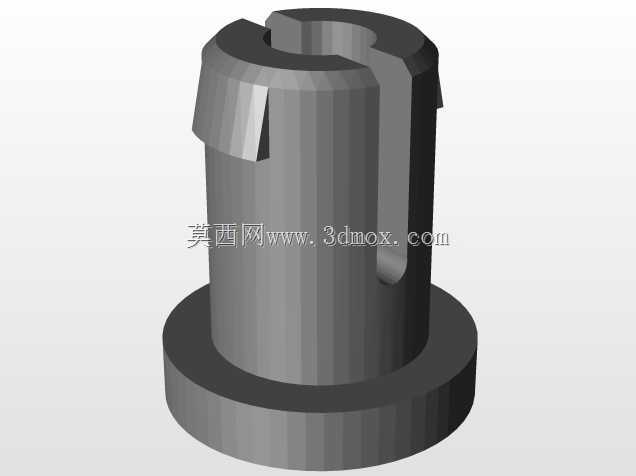

　　外形边界方面，该件整体呈立式短柱结构，最大外轮廓集中在底部圆盘，上部柱径明显小于法兰直径，适合从车体下方或侧方压入预制孔。柱身一侧保留纵向槽道，顶部开设不对称缺口，这些特征并非装饰，而是与配套塑料件的凸肋、叉口或卡舌相对应。建模时需要重点控制三段关系：一是法兰上端面到柱身槽口的高度，该尺寸决定被连接零件的堆叠厚度；二是柱体外径与孔位之间的配合间隙，间隙过小会导致玩具件转动卡滞，间隙过大则会引起前轮晃动和牵引舌偏摆；三是顶部卡口的宽度与深度，它直接影响装配后的防脱能力和拆卸手感。

　　在结构思路上，销体没有采用复杂多段阶梯，而是以“法兰支承+圆柱回转+顶部卡接”的方式完成功能组合。底部圆盘承担轴向止挡，中段圆柱提供旋转轴线，上部开槽承担周向避让和连接限位。这样的形态适合注塑或小型替换件加工，模具抽芯方向清晰，外圆面可沿轴线脱模，侧槽和顶部缺口通过对应型芯成型。若用于批量生产，还需在槽口边缘考虑圆角过渡，避免塑料件在频繁扳动时产生应力发白；若作为维修替换件，则应优先保证外圆、法兰厚度和卡口位置与原件一致，因为这些尺寸会影响前轮是否居中、牵引舌能否放平以及整车转向时是否干涉。

　　安装边界上，销轴的轴向长度必须覆盖轮架、牵引舌和车体连接片的叠层厚度，同时留出少量转动间隙。法兰不能过厚，否则会抬高前轮支架，使轮胎底面与车体基准面不一致；柱顶也不能高出配合面过多，否则可能与外壳或装饰件发生碰撞。侧槽位置应与牵引舌的断裂风险区域错开，槽边承受卡爪拨动时，应尽量让载荷沿柱体实体区域传递，而不是集中在薄弱开口处。对于三维建模人员，还原此类零件时不能只绘制外观圆柱，还要把槽口方向、法兰倒角、顶部缺口和内壁避让关系表达清楚，因为这些特征决定了它在装配体中是否能够真正完成旋转和锁位。

　　从设备用途延伸来看，虽然该件属于玩具车辆上的小型连接销，但其工程逻辑与通用五金中的销轴、铰链销、限位销具有一致性：都是通过圆柱面建立回转中心，通过台肩或卡接结构控制轴向位置，通过槽口与配套件实现运动约束。区别在于玩具结构对载荷要求较低，但对装配手感、防丢失、低成本和耐反复拆装更敏感。因此在建模和选型分析时，应把它看作一个微型铰接支承件，而不是简单外观件；只有把孔位叠层、转动间隙、卡接深度和法兰支承面统一校核，前轮与牵引舌才能在转向时保持同步，在拖拽时不易解体。
