Playmobil西部住宅铰链修复轮辐构件

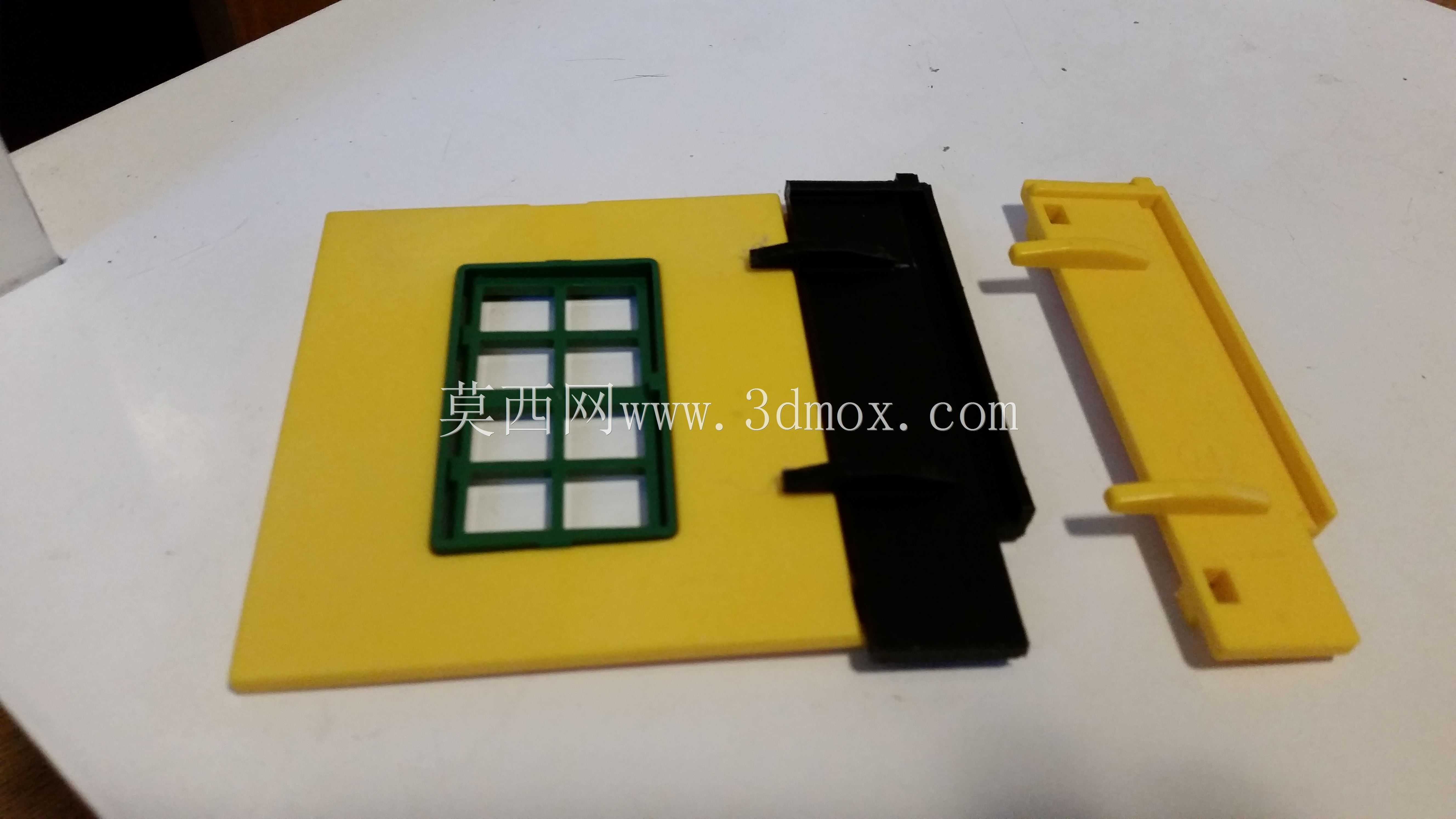

　　该构件针对Playmobil西部场景住宅的后墙铰链失效问题设计，核心作用是替代原易断裂的薄壁铰接结构，通过轮辐式刚性支撑限制后墙板侧向位移，避免墙体在拼装、把玩过程中发生非正常弯折。从实际把玩场景看，老式西部住宅套装在反复开合、搬运时，原铰链根部因长期受交变弯折应力，极易出现脆断，墙体失去铰接约束后会向外倾倒；该修复件在保留原有拼装定位逻辑的基础上，将铰接受力转化为轮辐辐条的分散承载，中心轮毂处预留铰接转轴配合孔，外圈轮缘贴合后墙板内侧安装面，多根径向辐条均匀传递墙体受到的侧向推力，避免应力集中在单一铰接点位。

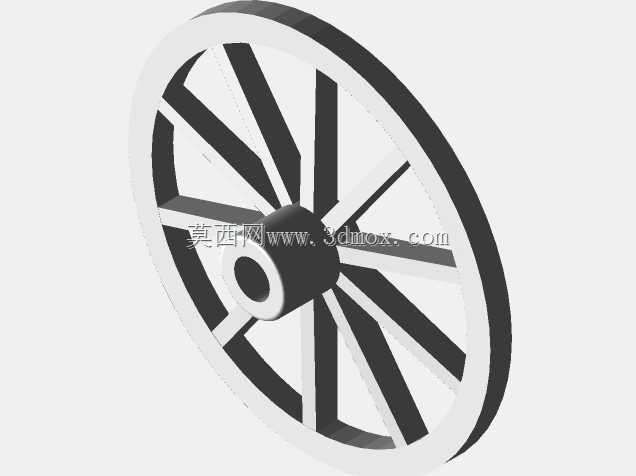

　　外形结构上，构件整体为圆盘轮辐形态，中心是带通孔的阶梯轮毂，通孔尺寸匹配原套装铰接转轴的轴径，轮毂轴向长度与原铰链铰接段宽度一致，保证转轴穿入后无轴向窜动；外圈轮缘为等厚薄壁圆环，圆环外径与后墙板内侧的安装凹槽边界完全贴合，轮缘端面做微小倒角，避免拼装时刮伤塑料墙板表面。径向辐条采用等宽矩形截面，沿轮毂圆周均匀分布，辐条数量与排布角度经过受力校核：既保证任意方向的侧向推力都能由至少两根辐条承担，又不会因辐条过密导致构件重量过大、影响玩具整体拼装手感。辐条与轮毂、轮缘的交接处均做圆角过渡，消除3D打印或注塑成型时的应力集中缺口，避免构件在受弯时从交接位置断裂。

　　安装边界方面，构件两侧预留的立柱卡位槽尺寸完全匹配原住宅的两根支撑立柱，立柱插入槽内后，轮辐构件被夹持在立柱与后墙板之间，无需额外粘接即可完成定位：立柱承担竖向限位，轮缘贴合墙板承担水平方向的抗倾翻约束，中心轮毂的转轴孔与原墙体铰接轴同轴，保证后墙板仍可保留小角度转动的拼装功能，不会因加装修复件变成完全刚性固定而失去玩具原本的开合玩法。设计过程中优先还原老玩具的装配公差，所有配合面均预留0.1mm左右的间隙，适配FDM3D打印的成型精度，无需二次打磨即可直接压入装配；辐条厚度控制在2mm左右，在PLA、树脂等常见打印材料下均能保证足够的抗弯折强度，同时不会因壁厚过大导致打印时出现翘曲变形。

　　从结构设计思路来看，没有采用直接复刻原铰链的方案——原铰链为薄壁塑料弯折结构，本身设计寿命就无法承受长期反复把玩的弯折疲劳，复刻后仍会出现同样的断裂问题；改用轮辐分散承载的形式，把原本集中在铰链弯折处的应力分摊到整圈辐条上，受力路径从“单点铰接抗弯”变为“多辐条拉压协同承载”，抗疲劳寿命大幅提升。中心轮毂的转轴配合采用间隙配合，既保证转轴可以自由转动，又不会因间隙过大出现墙板晃动；轮缘的外圆轮廓与后墙板内侧的弧形定位面完全匹配，安装后不会出现局部凸起顶坏墙板的问题。构件的轴向厚度严格控制在原铰链的安装空间内，加装后不会与住宅的其他拼装零件发生干涉，前门、屋顶等部件仍可按原有方式正常拼装。

　　对于三维建模从业者而言，该类玩具修复件的建模核心不在于复杂曲面，而在于对原有装配边界的精准还原：需要先测绘原铰链的转轴直径、立柱间距、墙板内侧安装槽的深度与轮廓，再在不超出原有安装空间的前提下重构承载结构。轮辐的排布需要兼顾受力与成型工艺，辐条之间的镂空区域既减少材料消耗，也避免大实心平面打印时出现收缩变形；轮毂两端的凸缘可以对转轴起到轴向限位作用，防止转轴从孔中滑出。在实际修复使用中，该构件装入后，后墙板受到向外的推力时，推力先传递到外圈轮缘，再通过径向辐条分解为辐条的拉力与压力，最终传递到中心轮毂，由穿过轮毂的铰接轴和两侧卡位的立柱共同承担外力，从根本上解决原铰链单点受力易断裂的缺陷，让老式西部住宅套装可以恢复正常的拼装把玩功能。
