钢木复合敞口收纳箱体结构设计

　　该结构件采用钢制外框与木质内舱结合的敞口箱体形式，在车间工位、实训场地、小型仓储单元以及非标设备周边的物料暂存场景中都有较高适配性。整体没有设置复杂的启闭机构，前侧完全敞开，操作人员取放长条工件、工装夹具、零散耗材或者半成品时不需要额外开门动作，视线可直接覆盖舱内全部区域，盘点和分拣的动作路径被大幅缩短。

　　从受力逻辑来看，外围金属框架承担主要的堆叠、吊装和磕碰载荷，边角位置做了连续包边处理，箱体落地、叉车低位托举或者多层叠放时，应力不会直接作用在木质板材上。木质部分承担内壁、底板和顶面的围护功能，相比全钢焊箱，木材表面硬度更低，存放精密量具、已加工光洁面零件或者木质、塑料工装时，不容易因刚性碰撞产生压痕、划伤；同时木材自身的阻尼特性更好，工件投放、搬运过程中产生的撞击噪声明显低于全金属腔体。

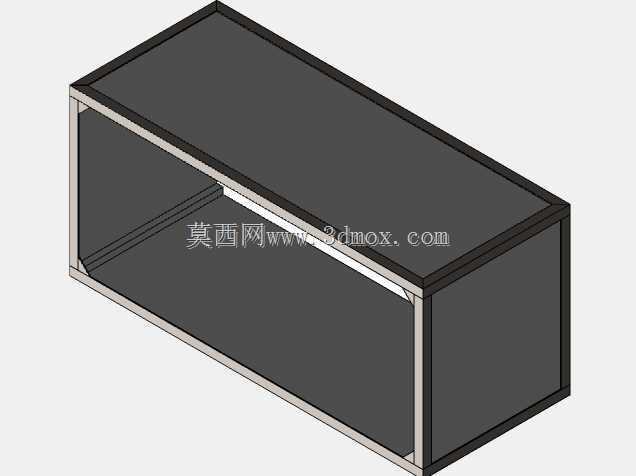

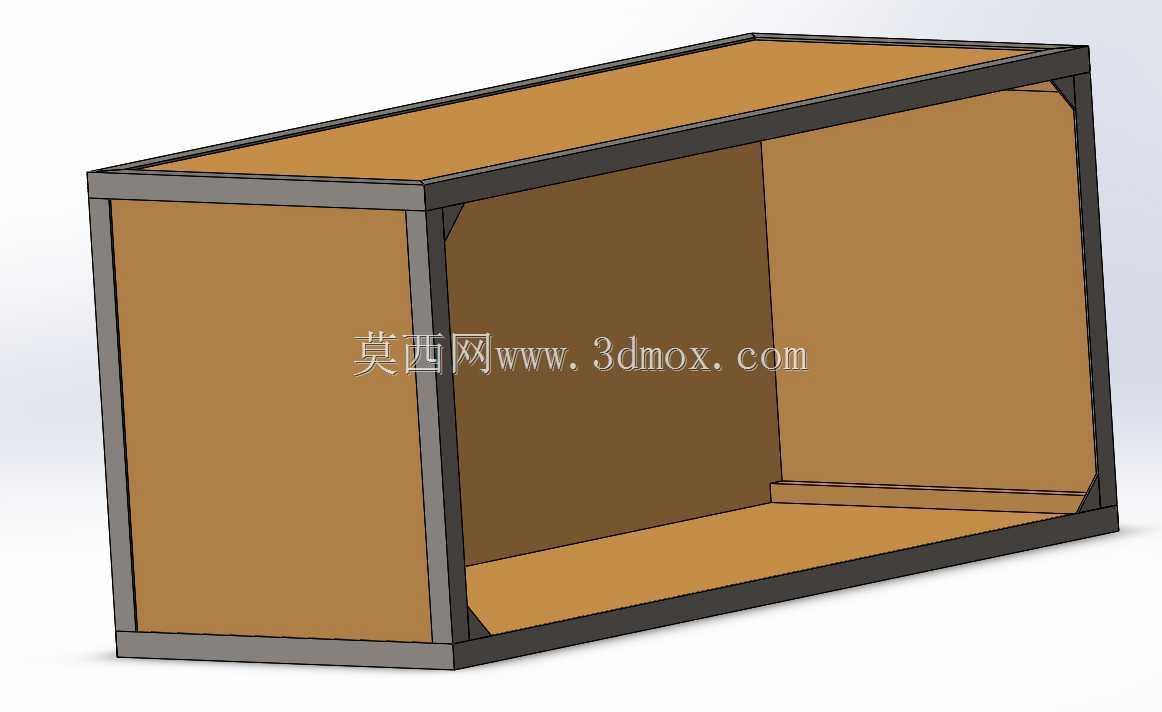

　　建模过程中先确定外轮廓的长宽高基准，再反向推导钣金边框的折弯壁厚和木衬板的嵌入间隙。金属边框沿箱体四条棱边通长布置，前后端口的边框形成闭合矩形环，既约束木板材的四边翘曲，也作为敞口侧的防撞护边，日常手推车剐蹭、工件斜向插入时，最先接触的是钢质棱边而非木板断面。木衬板与钢框之间预留均匀装配间隙，避免温湿度变化后木材膨胀导致框架变形，实际生产中可通过压条、沉头螺钉或者结构胶完成固定，拆装更换内衬也比较方便。

　　尺寸边界方面，箱体长度方向适配常见工位旁的长条物料存放，宽度控制在单人可双臂探入舱底的范围，高度兼顾站立取放的操作舒适度，不需要过度弯腰即可触及舱内最内侧。底部钢框下沿形成平整支撑面，放置在水泥地面、工作台面或者货架层板上都能保持稳定；顶面木面板被钢框完全限位，可临时放置轻型工具、待检零件，顶面载荷通过边框传递至支撑腿或地面，不会直接压弯木板。

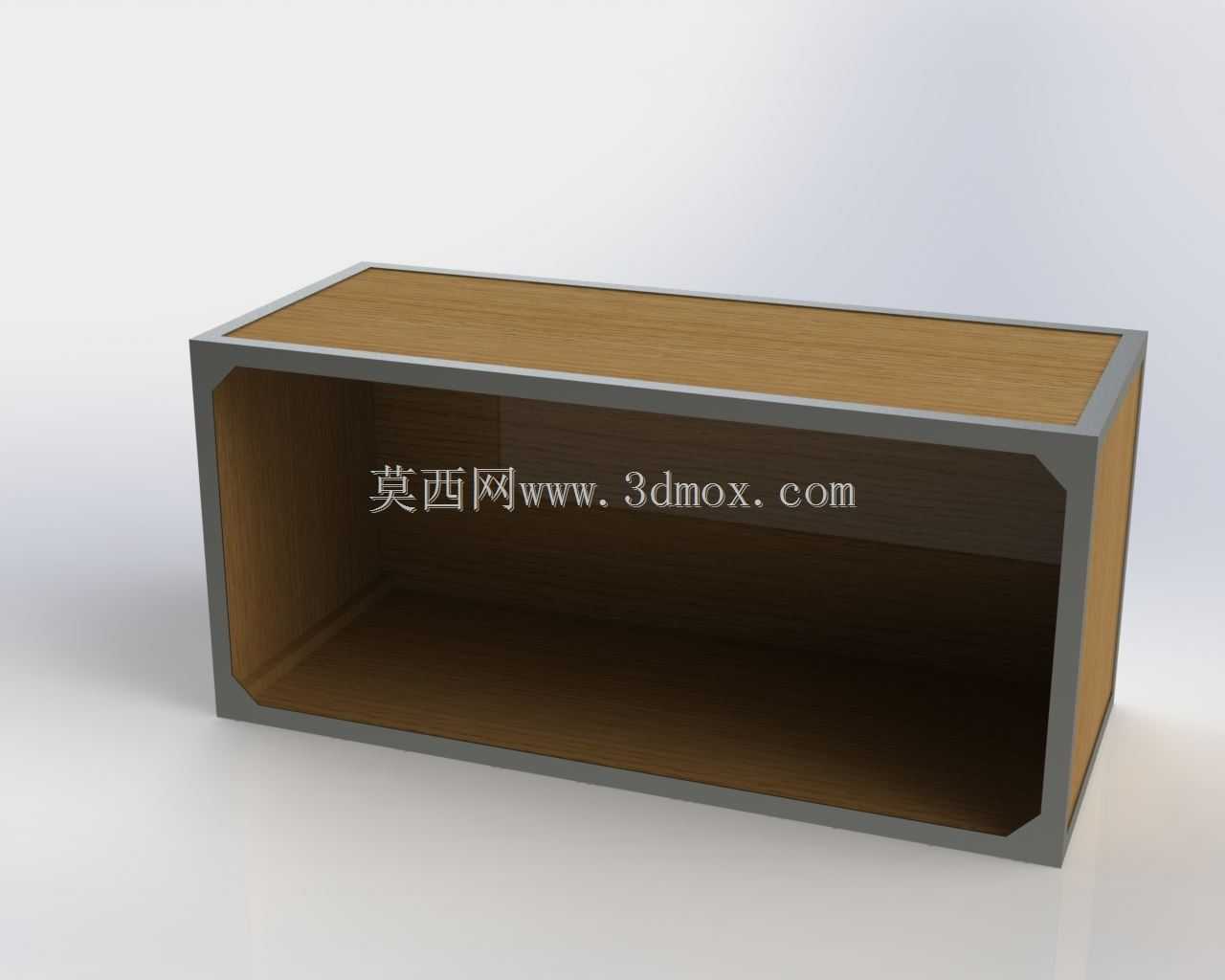

　　敞口断面的边框做了斜向收口过渡，没有裸露的木板尖角，工件从前方滑入时会顺着金属导边进入舱内，减少卡滞。箱体内部无突出隔板、加强筋之类的障碍物，整个储物空间连续完整，既可以整箱存放同规格长件，也可根据后续需求加装活动分隔板，划分出不同物料的存放区域。钢与木两种材料的连接位置全部隐藏在边框内侧，外表面没有突出的螺栓头、焊疤，搬运时不会勾挂工作服或者线缆。

　　在设备配套场景中，这类箱体可作为生产线边的临时缓存料仓，放置装配过程中的待装组件；在实训教学场景中，可用来收纳工量具、实训耗材，敞口设计也便于学员快速识别物品；在维修工位场景中，拆卸下来的零部件、工具可直接放入舱内，木质内壁避免精密配合面磕碰损伤。结构整体没有易损运动部件，钢制框架仅需常规防锈处理，木质内衬磨损后可单独拆换，维护成本远低于全钣金焊接储物箱，建模时各零件分模清晰，钣金件、木板材、紧固件分别独立建模，工程出图时可直接导出板材下料尺寸和折弯参数，直接对接钣金折弯与木材裁切工序。
