注塑成型斜向物料承接导向盒结构

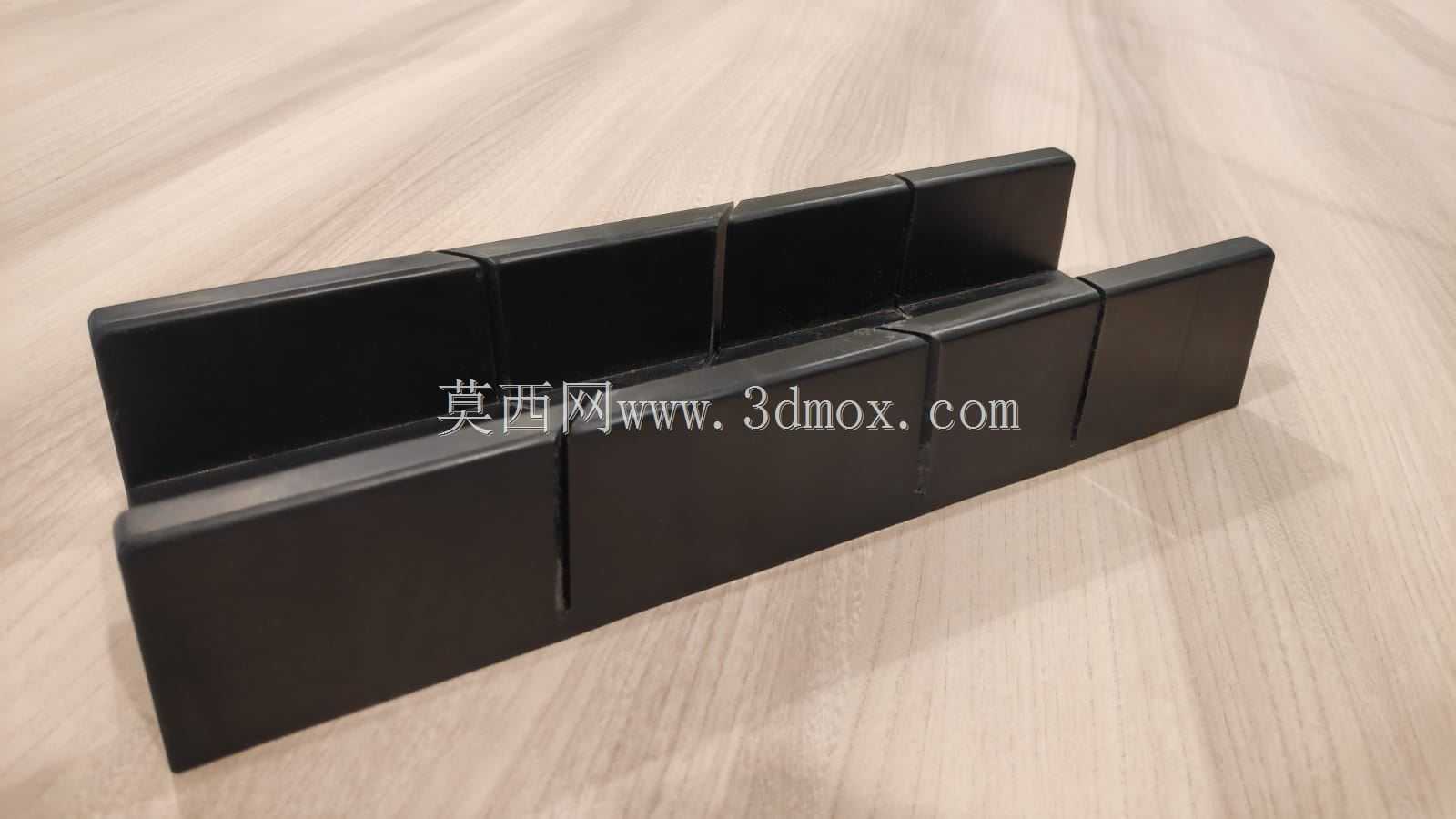

　　该斜接盒属于小型物料输送与工位承接场景里的过渡导向构件，整体采用一体注塑成型的黑色塑料壳体结构，形态为长槽式敞口盒体，槽底沿长度方向设置分段式斜向导流面，两侧带有向上翻折的挡边，可在物料沿斜面滑落时限制侧向偏移，避免颗粒、条状工件或小型加工件从侧边掉落。

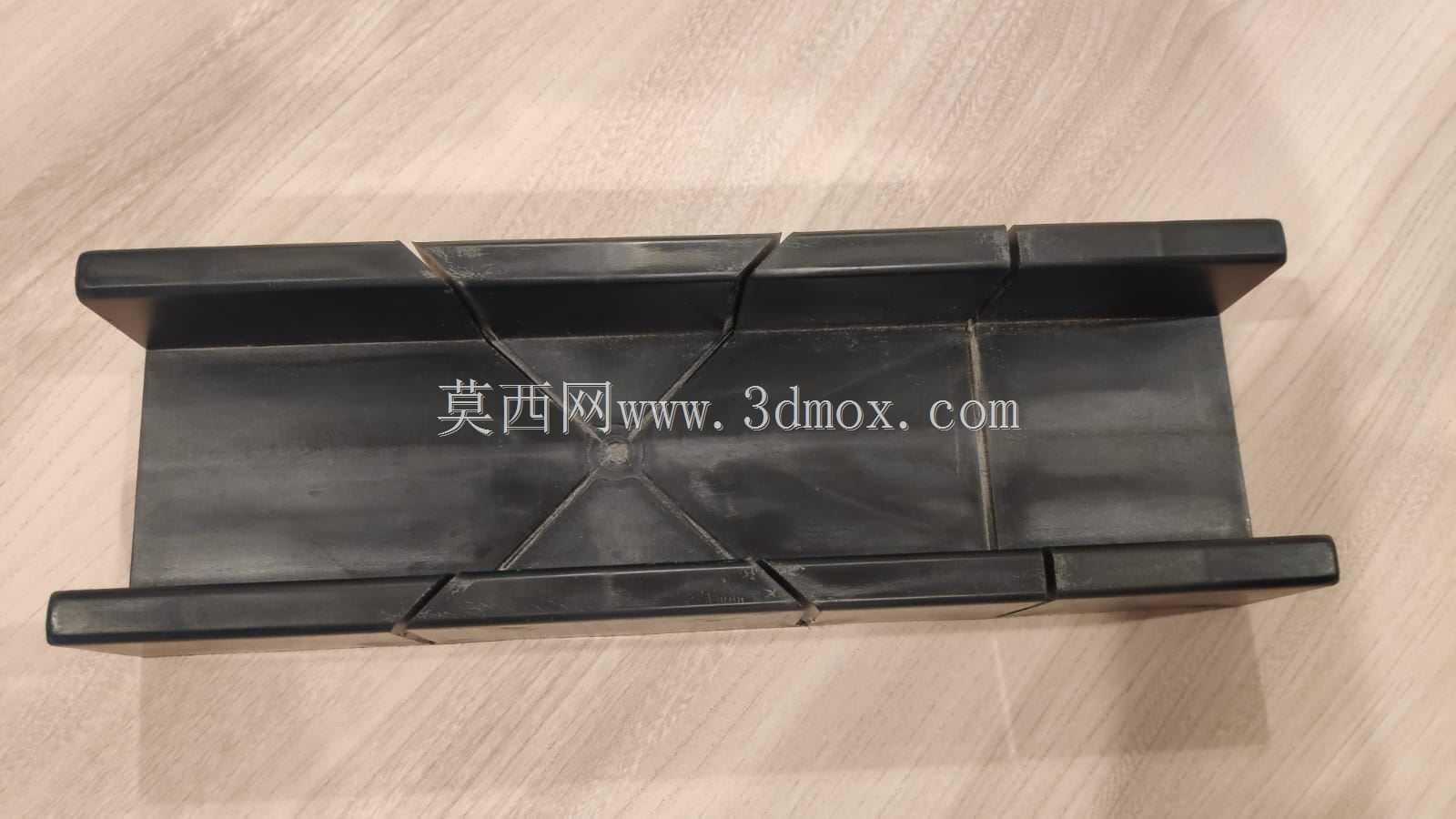

　　从实际工位使用逻辑来看，这类斜接件常布置在小型分拣台、实训操作台、锯切工位或简易输送线的出料端，上游设备或人工将工件送入高位入口后，盒体内部的斜向折面会把物料引导至低位出口，完成方向转换与有序滑落。槽底并非单一平直斜面，而是由多段折线面组合而成，中部带有交汇式导向筋面，能够对下落物料形成分流与缓冲，减少工件在槽内弹跳、堆叠和卡滞。对于学校实训项目而言，这种结构兼顾了易加工、易演示和低成本制作的特点，既可作为物料流转的承接盒，也可用于验证注塑件壁厚、拔模斜度和加强布局。

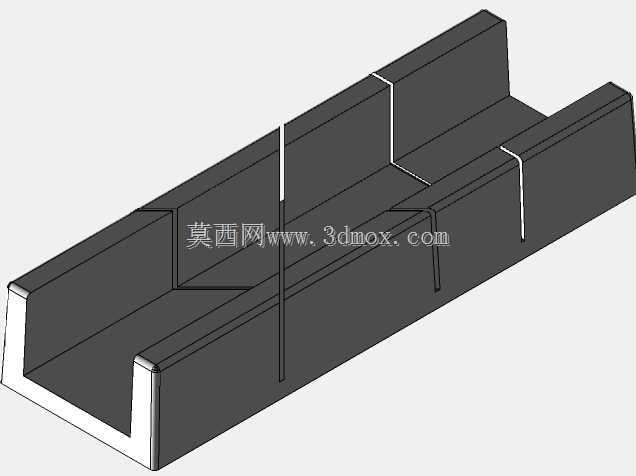

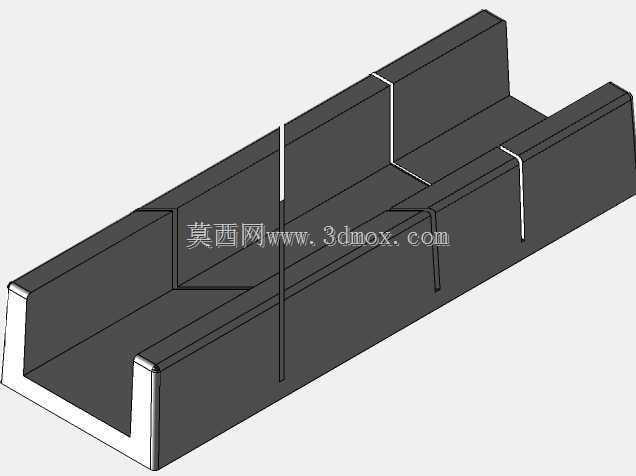

　　结构设计上，盒体两侧挡边与底部承托面连续过渡，形成类似浅槽的U形截面。挡边高度保持在能够阻挡常规小型工件侧向滑出的范围内，同时不会妨碍工件从上方放入或观察内部流动状态。底部外侧设置多道横向加强与分段边界，对应内腔的折线转折位置，使较长的盒体在悬空或支撑跨度较大时仍具有足够刚度。塑料件壁厚需要尽量均匀，厚壁区域与薄壁区域之间应平缓过渡，防止注塑过程中出现缩痕、翘曲或填充不足。

　　外形边界方面，该件为长条状槽盒，长度方向是主要安装尺寸，宽度方向由两侧挡边外缘决定，高度方向则包含槽深与底部加强结构。安装时可直接放置在工作台面、支架或设备出料口下方，也可通过底部平面与机架型材、钣金支架配合固定。若用于连续输送，应保证高位入口与上游出料轨迹对齐，低位出口与下游收集盒或传送带衔接，并让斜向底面保持稳定倾角；倾角过小会导致物料滑行不畅，倾角过大则容易产生冲击和翻滚。

　　建模时需要重点处理内腔折线面与外轮廓的对应关系。斜接面交汇处不能只做视觉上的尖角拼合，应结合塑料成型工艺保留合理圆角，降低应力集中，并改善熔融塑料在模具型腔内的流动。开口边缘建议设置轻微倒角或圆角，既提高工件滑过表面时的安全性，也能避免薄边在使用中崩裂。底部加强筋不宜过高过密，筋厚通常应小于主壁厚，以免背面产生明显缩印；沿长度方向布置的分段加强结构还要兼顾脱模方向，避免出现与开模方向冲突的倒扣。

　　从功能细节看，槽内导向面将盒体分成多个斜向区段，物料进入后会沿折线表面逐步改变运动方向，而不是直接撞击端壁。两侧挡边在全长范围内形成连续防护，端部开口则保留物料进出空间。对于尺寸较小、重量较轻的塑料件、木工件或教学加工件，这种浅槽结构能够满足基本承接和导向需求；若后续用于金属件或较重物料，则需要重新评估材料耐磨性、冲击强度以及支撑方式。

　　在装配关系上，该斜接盒本身不包含运动部件，核心在于与周边工位的边界协调。底部支撑面应保持平整，防止盒体放置后产生晃动；与支架连接时，可在底部平整区域增加螺钉孔、卡扣位或压条固定空间，但开孔位置应避开主要导流面，防止物料勾挂。若需要与上游设备挡板贴合，入口端外形可根据现场间距增加搭接边，使工件从设备台面过渡到斜盒时没有明显台阶。

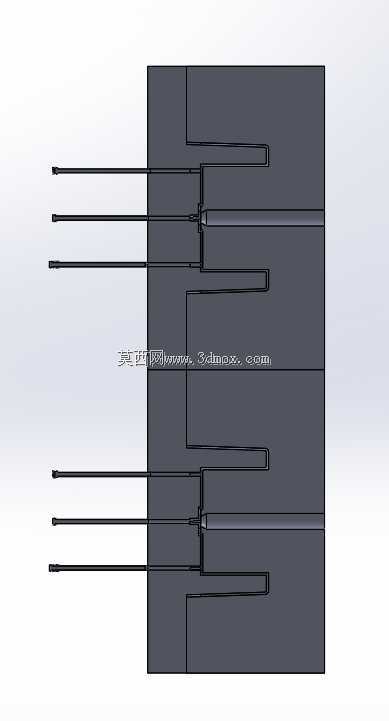

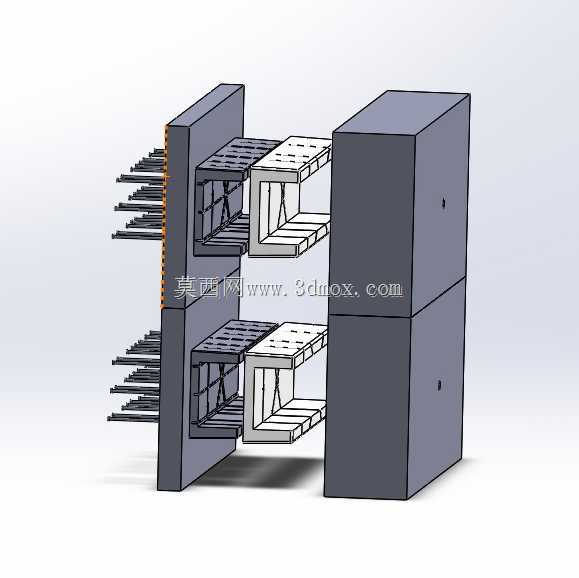

　　模具成型角度考虑，盒体敞口方向适合作为主要脱模方向，内腔斜向导流面和外侧加强结构都应围绕该方向检查拔模。侧壁、挡边和筋位需要设置一致的拔模斜度，深槽区域还要关注型芯高度与塑料件抱紧力。浇口位置宜选择在不影响物料滑动表面的端部或底部非外观面，保证长流程填充平衡。冷却系统应覆盖底部厚壁与转折区域，减少长条注塑件常见的弯曲翘曲。

　　整体而言，该结构把物料承接、斜向导向、侧向防护和注塑工艺性集中在一个简单盒件中，没有复杂机构，却对曲面过渡、壁厚控制、支撑刚度和工位衔接有明确要求。对于结构设计人员，可将其作为小型导流槽、出料接盒或实训工装的基础方案，再依据实际物料尺寸、重量、滑落速度和安装空间调整槽宽、倾角、挡边高度及加强形式。
