伯马RT200紧凑型直角减速传动箱体

　　在小型自动化输送、桌面工装、轻载回转执行机构的布局里，传动部件往往不是孤立选型的。真正进入装配阶段后，工程师最先碰到的矛盾通常是安装空间：电机轴线希望与输出轴保持错位，以压缩整机长度；外壳又要给内部蜗轮、轴承、油封留出足够壁厚；输出端还要兼顾法兰对接和侧向承载。这个直角减速箱体的结构正是围绕这些约束展开，壳体采用弯折感较强的包覆式外形，把高速输入端、低速输出腔和安装耳板整合在同一铸件轮廓内，外观上的圆弧过渡并非单纯造型处理，而是对应内部腔室圆角、拔模斜度和加强筋走向。

　　从使用场景看，这类小规格减速装置常见于间歇回转工作台、轻载输送辊道、小型翻转机构、实验室设备以及包装辅机。它的核心作用是把原动机较高的输入转速降低到执行端需要的范围，同时放大输出扭矩，并通过直角布置改变动力传递方向。与直列式减速单元相比，直角结构在轴向长度紧张的设备中更有优势：驱动件可以贴近设备侧板安装，输出轴从箱体正面伸出，动力路径在箱体内完成90度转向，外部不需要额外增加链轮、同步带轮或复杂支座来改变方向。

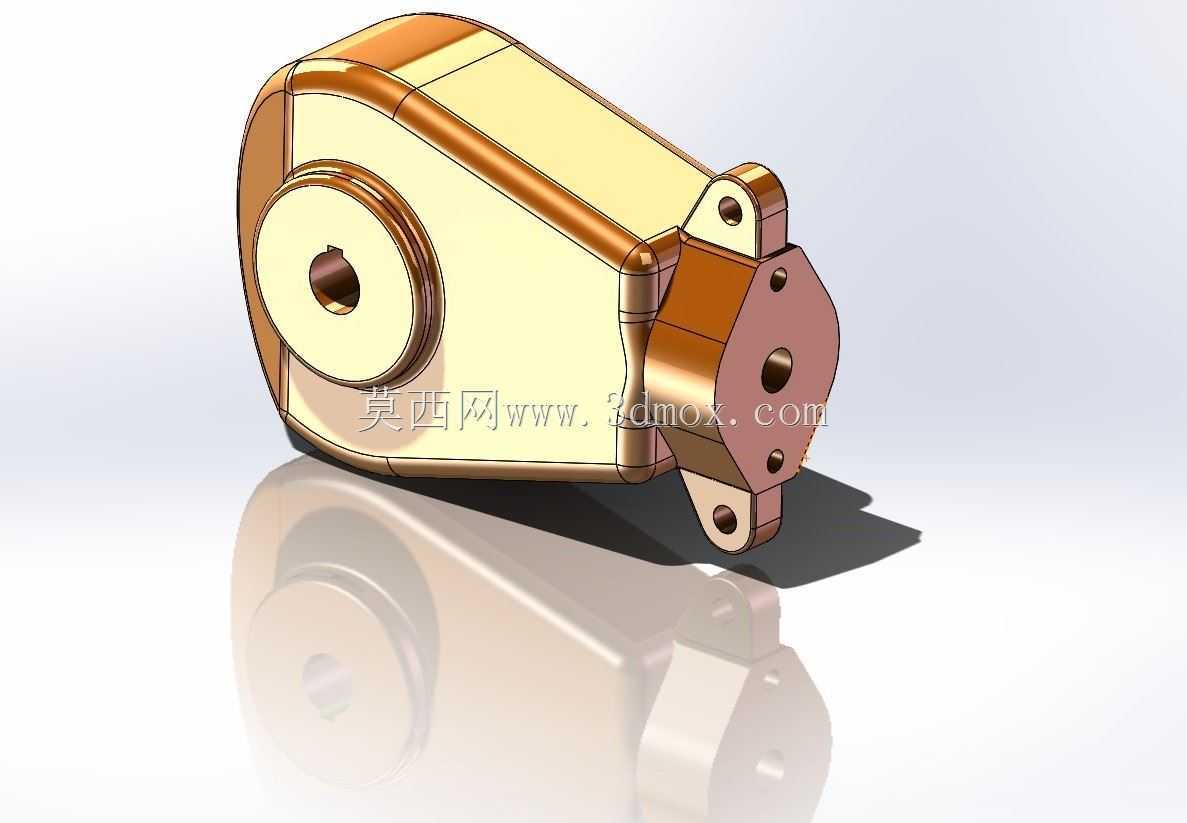

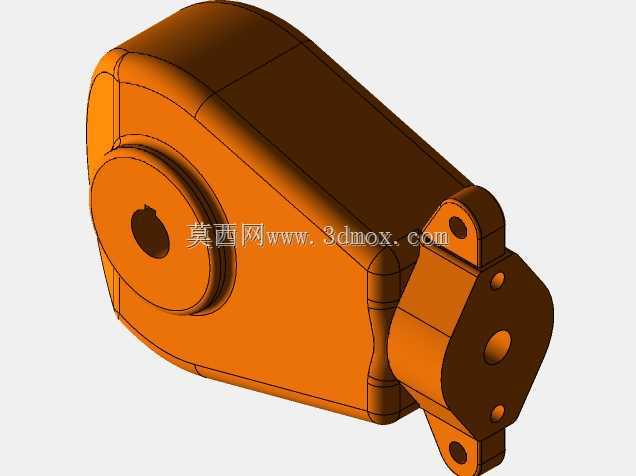

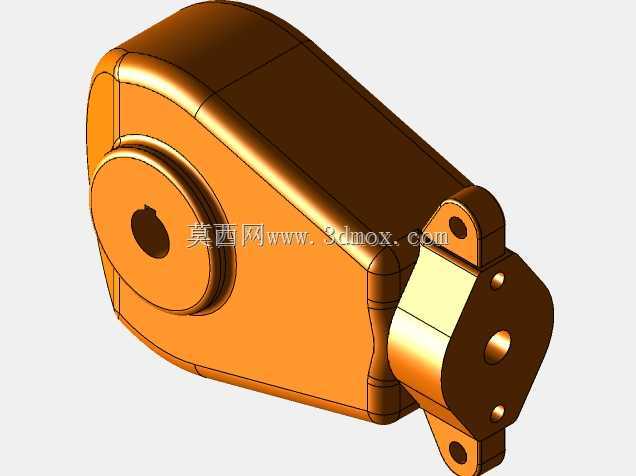

　　壳体一侧的大圆形凸台围绕输出轴布置，凸台外圆可作为与配合件对中的参考边界，中心孔则对应输出轴、轴承和密封件的安装位置。设计时需要重点控制凸台端面与轴线的垂直度，否则输出法兰或摇臂安装后会出现端面跳动，长期运行时还会把附加弯矩传递到轴承上。箱体端部的多边形连接面带有多个螺栓孔，适合与电机法兰、连接座或支架进行刚性固定；孔位分布不对称时，建模和加工都应保留明确的方位特征，避免装配时出现错装。上下伸出的耳板用于把减速箱固定到设备机架上，耳板上的通孔与加强区域相连，能够承受启动、停止和换向时产生的反扭矩。

　　内部结构设计上，箱体需要同时容纳啮合副、支承轴承、润滑空间和密封位置。蜗轮蜗杆或锥齿轮类直角传动在紧凑箱体中应用较多，前者更容易获得较大单级速比，运行噪声也相对低，但对啮合接触区、润滑条件和散热面积更敏感；后者传动效率较高，更适合转速和换向频率较高的场合。无论采用哪种传动形式，外壳都不能只按外观曲面建模，腔体内壁必须与齿轮最大回转半径保持安全间隙，轴承座孔需要保留同轴度和台阶定位，油封位置则要考虑装配导入倒角。箱体壁厚在轴承座、耳板根部和法兰连接区应适当加厚，而在大面积侧壁上可通过圆弧和筋条控制变形，避免整机重量无谓增加。

　　安装边界方面，模型呈现的外形适合在三维布局阶段做干涉检查。输出端前方要预留联轴器、法兰盘或摇臂的装拆空间，输入端后侧需要保证电机接线盒、紧固件和手拧空间；箱体底部与安装基面之间应留出排油、检查或维护位置。若设备采用卧式安装，耳板受力方向应尽量与螺栓剪切和支撑面承压方向匹配；若改为立式或悬挂安装，则需要重新校核轴承轴向承载、油液分布和螺栓预紧。外形中的斜面和圆角在铸造或压铸工艺中有利于金属充填和脱模，也能减少尖角处应力集中，但在数控加工面设计时，仍应把轴承孔、法兰端面和安装底面区分为独立加工特征，不能把外观曲面直接当作配合基准。

　　对结构建模人员来说，这个箱体的价值在于把传动、防护、安装和对中需求集中在一个零件总成中。拆件时可沿壳体、端盖、轴系、紧固件和密封件建立层级，配合面保留公差语义，非加工外观面维持均匀壁厚；做整机布置时，则应把输出轴中心高、输入端法兰位置、耳板孔距和外轮廓最大包络作为关键尺寸核对。这样得到的数字样机不仅能用于展示，更能直接支持干涉验证、工艺评审和轻载传动方案选型。
