在轻工输送、小型自动化生产线、食品包装设备这类对输入输出轴垂直交错布置有要求的传动场景里,蜗轮蜗杆减速结构始终是无法被替代的传动方案选择,这类结构天然具备大传动比下的自锁特性,在负载端存在反向冲击风险的工位上,不需要额外加装制动结构就能避免负载倒转带来的设备损伤,很多倾斜输送的小型料道、工位翻转机构的动力端,都会优先选用这类结构来压缩整体安装空间。

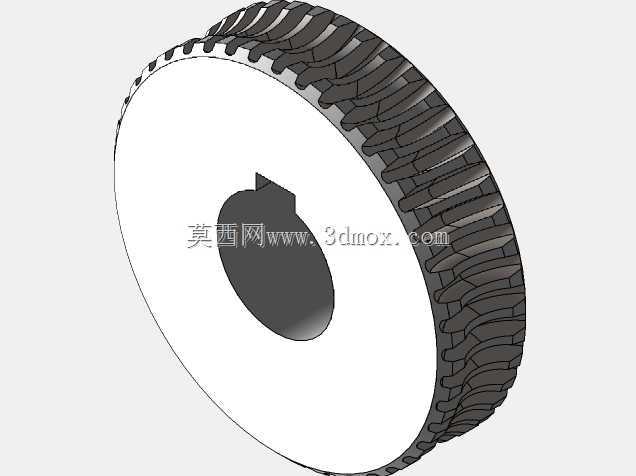

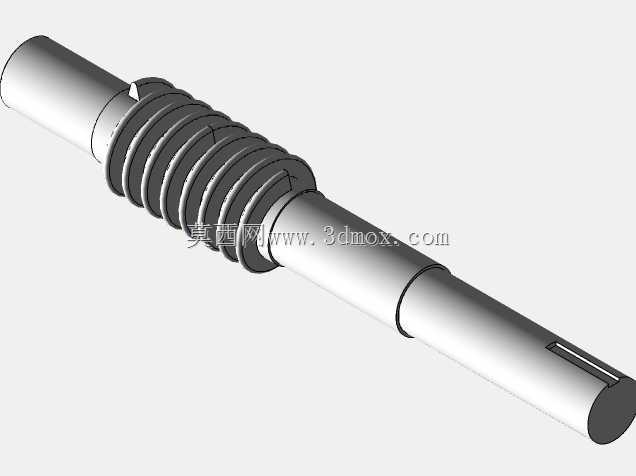

这套蜗轮减速结构的设计,首先从啮合副的参数匹配入手,蜗杆采用阿基米德齿形,加工时不需要专用的成型刀具,普通车床搭配成型车刀就能完成齿形加工,后期维护更换配件的门槛更低,蜗轮部分采用锡青铜材质的齿圈搭配铸铁轮毂的组合结构,齿圈和轮毂之间通过过盈配合加骑缝销固定,既保证了啮合面的耐磨性能,又能控制整体的材料成本,毕竟全铜材质的蜗轮整体造价会高出三倍以上,而铸铁轮毂完全可以满足结构强度要求,不会影响传动副的使用寿命。

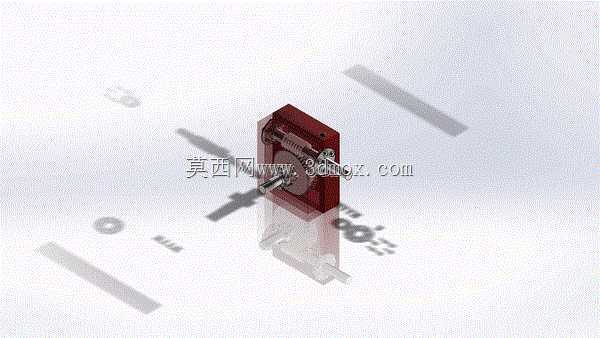

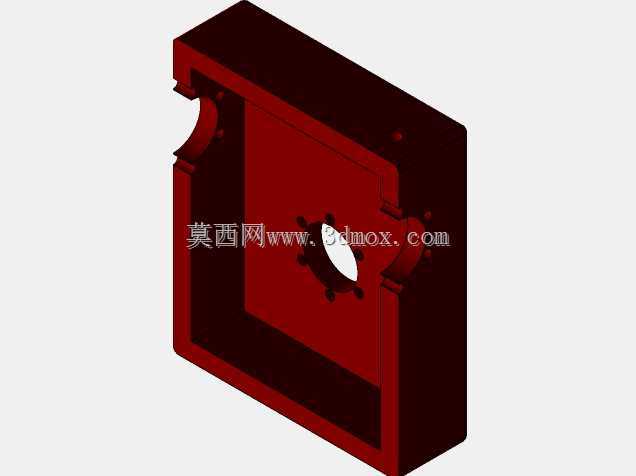

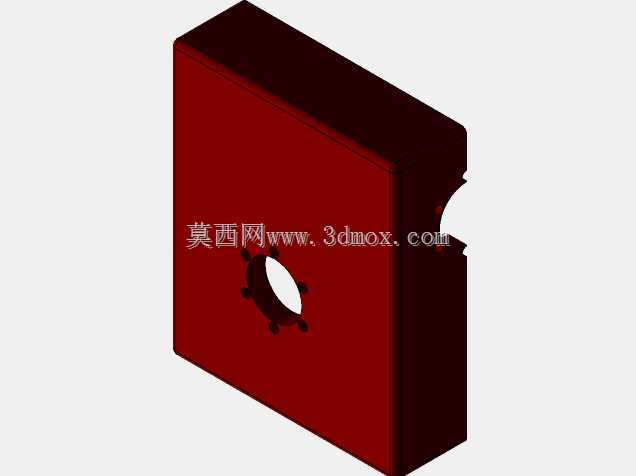

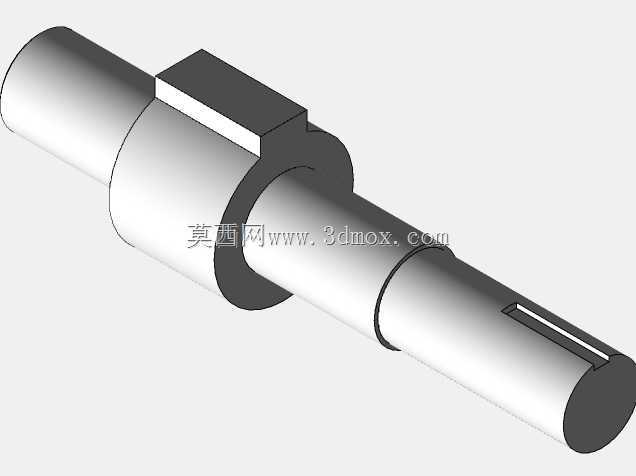

从安装边界来看,整个减速箱体采用方形一体式铸铝壳体,四个角预留的安装沉孔呈对称布置,孔位间距适配市面上多数小型400W以下伺服、步进电机的安装尺寸,输入轴端的轴径公差按照h7加工,直接和电机输出轴通过联轴器对接即可,不需要额外加装过渡法兰,输出轴采用空心轴加键槽的结构,负载端的传动轴可以直接插入输出孔内通过平键传递扭矩,这种设计能大幅缩减动力端的轴向安装尺寸,在设备内部空间局促的工位上,比同轴式减速结构的适配性强很多。

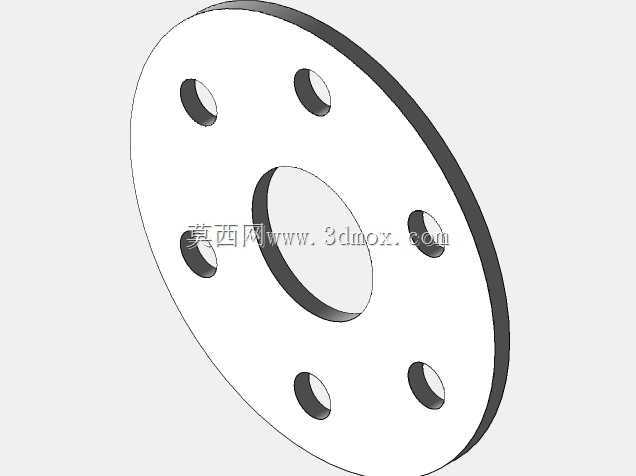

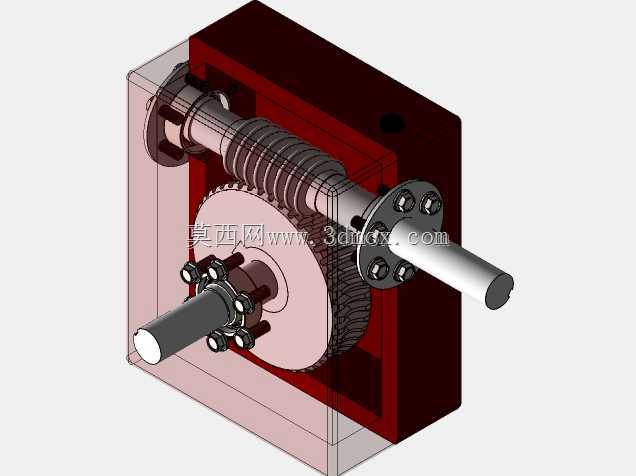

结构设计过程中,特意对蜗杆的支撑轴承做了跨距优化,两个角接触球轴承分别布置在蜗杆齿部的两侧,轴承外圈和箱体轴承孔之间采用过渡配合,内圈和蜗杆轴颈采用过盈配合,装配时通过端盖的垫片厚度调整轴承预紧力,既可以抵消蜗杆传动时产生的轴向力,又能避免轴承预紧过大导致的温升过快问题。蜗轮侧的支撑采用两个深沟球轴承,分别布置在轮毂两侧,轴承外侧安装双唇式密封圈,能避免箱体内部的润滑脂渗漏,同时阻挡外部的粉尘、切削液进入箱体内部,在车间多粉尘、有切削液飞溅的加工工位上,这种密封结构的防护等级可以达到IP54,能满足多数普通工业场景的使用要求。
考虑到蜗轮蜗杆传动的摩擦损耗比齿轮传动高,箱体内部的储油腔特意做了容积优化,储油腔的油位刚好浸没蜗轮齿部的三分之一高度,蜗轮转动时可以自动将润滑脂带到啮合面,不需要额外加装油泵或者溅油轮,日常维护只需要每半年更换一次润滑脂即可,维护成本远低于同功率的行星减速结构。箱体的合箱面采用涂密封胶加定位销的结构,合箱后两个销孔做配铰处理,保证箱体上下部分的同轴度,避免装配后出现蜗轮蜗杆啮合错位导致的齿面偏磨、运转噪音过大的问题。
实际应用中,这类减速结构的传动比可以做到10到60之间,单级传动就能实现其他齿轮结构两到三级的减速比,整体体积比同功率的齿轮减速器小40%左右,而且运转时的噪音更低,因为蜗轮蜗杆的啮合是连续的线接触,不会像直齿轮那样存在啮合冲击,在对噪音有要求的办公自动化设备、医疗辅助设备的传动工位上,这种结构的运行噪音可以控制在55分贝以内,不会对周边环境造成噪音干扰。另外它的自锁特性在提升类工位上的优势非常明显,当电机停止供电时,蜗轮无法带动蜗杆转动,负载端的重量不会导致输出轴反转,不需要额外加装电磁制动器就能满足安全要求,能省下不少配件成本和安装空间。
建模过程中对所有配合面都做了公差匹配,轴承安装位、轴伸端、密封槽的尺寸都按照机械设计手册的公差要求做了参数化设置,修改传动比或者中心距的时候,只需要调整对应的参数就能自动更新所有关联尺寸,不需要逐个修改零件特征,对于需要衍生不同规格型号的设计场景来说,这种参数化的建模方式能大幅缩短设计周期。整个结构没有采用特殊的非标零件,所有紧固件、轴承、密封件都是标准件,在各地的五金机电市场都能买到对应的配件,后期维护不需要找原厂定制配件,对于终端用户来说能减少很多停机等待配件的时间。
