带合页翻盖式小型收纳防护盒结构

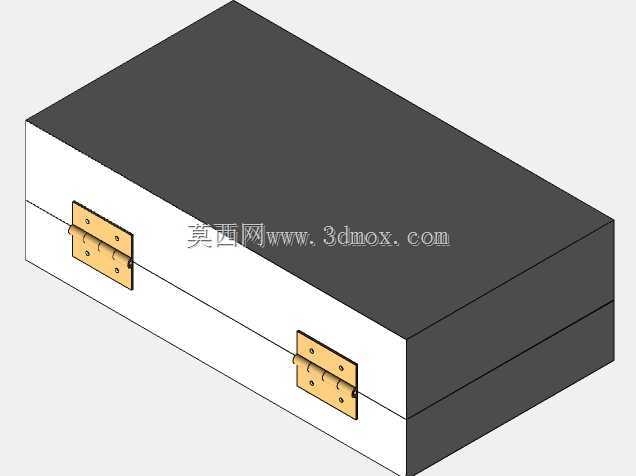

　　该结构围绕小型翻盖收纳防护盒展开，盒体与盖子采用分体式矩形盒形布局，通过两枚小型合页实现铰接连接，整体形态简洁，适合在实验台、检测工位、小型仪器配套以及传感器零散附件存放等场景中使用。盒体部分承担主要容纳空间，盖子则在闭合后形成上部遮挡，能够减少灰尘、误触碰以及轻微外力对内部物件的影响。

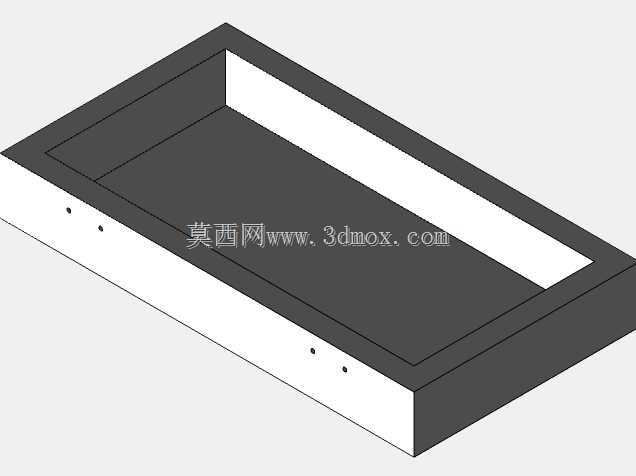

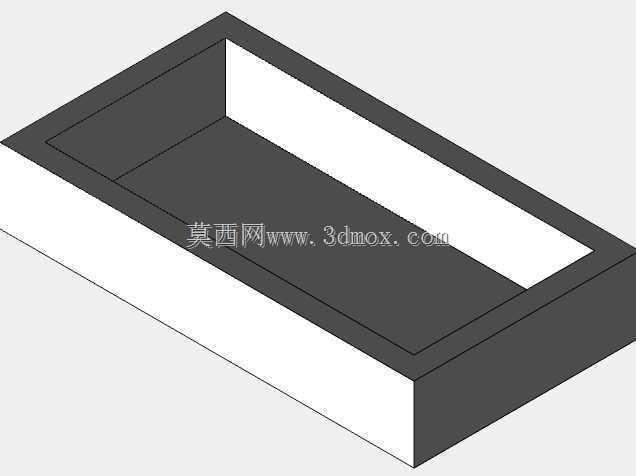

　　从实际使用角度看，这类小盒并不追求复杂机构，而是强调开合可靠、加工直接和边界尺寸明确。盒体外形尺寸为110mm、60mm、20mm，盖子外形尺寸为110mm、60mm、15mm，闭合后整体占用空间较小，可放置在桌面、设备旁侧或工装板附近。合页尺寸为17mm、8mm、1mm，安装在盒体与盖子相邻的侧壁位置，通过螺钉固定，使盖子能够绕铰链轴线翻转。合页数量为两件，沿盒体长度方向布置，有利于提高翻盖过程中的支撑稳定性，避免单侧铰接造成扭转偏摆。

　　结构设计上，盒体和盖子均采用规则长方体造型，棱边清晰，壁厚表达统一，便于后续按钣金折弯、塑料注塑或3D打印等不同工艺进行深化。若采用钣金方案，盒体可通过板材折弯形成围边，盖子则做成浅罩形式；若采用塑料成型，可在边角处增加圆角和拔模斜度，以改善脱模和外观质量。当前模型重点表达了盒体、盖子、合页以及紧固件之间的装配关系，能够用于检查开合运动、合页安装位置和闭合干涉情况。

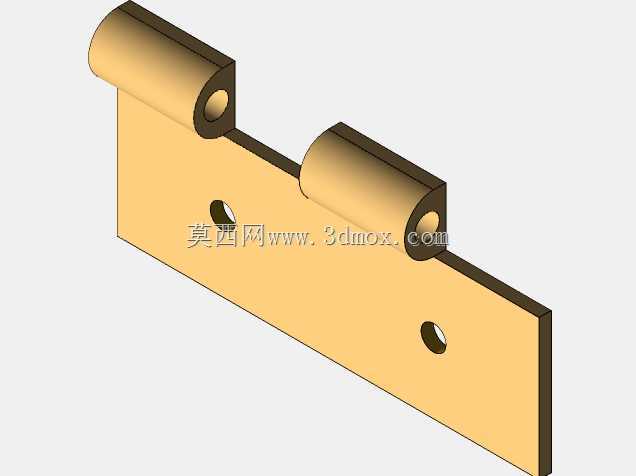

　　合页的布置需要兼顾轴线位置与闭合间隙。铰链轴线应位于盒体后侧结合面附近，使盖子翻开时不会与盒体侧壁发生碰撞；合页页片分别贴合盖子和盒体外表面，螺钉孔位保持对称，便于装配时定位。由于合页厚度仅1mm，在小型盒体上属于轻薄连接件，设计时应保证螺钉规格与页片孔位匹配，同时避免螺钉尖端侵入盒内空间过多。对于需要频繁开合的使用场景，可在合页处选用耐疲劳材料，或在盒体前缘增加扣位、磁吸片、搭扣等辅助闭合结构。

　　盒体内部空间规整，适合存放小型传感器、接线端子、备用螺钉、标定片、细小工具或易丢附件。矩形内腔没有突出机构，取放物件时阻力小，也便于根据需求追加隔板、泡棉内衬或标签位。盖子闭合后与盒体形成叠合边界，若用于防尘要求较高的场合，可在配合面增加密封垫或止口结构；若仅用于普通收纳，则保持现有平面贴合即可，结构更易加工。

　　安装边界方面，该盒体底面为平整矩形面，可直接平放，也可通过底部螺钉、双面胶或支架固定在设备面板附近。盒体高度较低，侧向投影面积小，在空间受限的检测设备、教学实验装置和桌面工装中具有较好的适配性。翻盖开启后，盖子向后翻转，需要在盒体后侧预留相应运动空间；闭合状态下，合页位于外侧，不影响内部有效容积。

　　建模过程中，盒体与盖子可分别建立基础实体，再通过抽壳或拉伸切除形成薄壁结构；合页按页片、卷筒和销轴关系装配，螺钉依据孔位进行阵列或重复引用。检查重点包括合页旋转轴一致性、盖子开合角度、闭合后上下盒体的贴合关系，以及螺钉与合页孔的同轴度。整体结构没有复杂曲面和特殊传动件，适合作为小型防护收纳装置、仪器附件盒或传感器配套外壳的基础方案进行后续细化。
