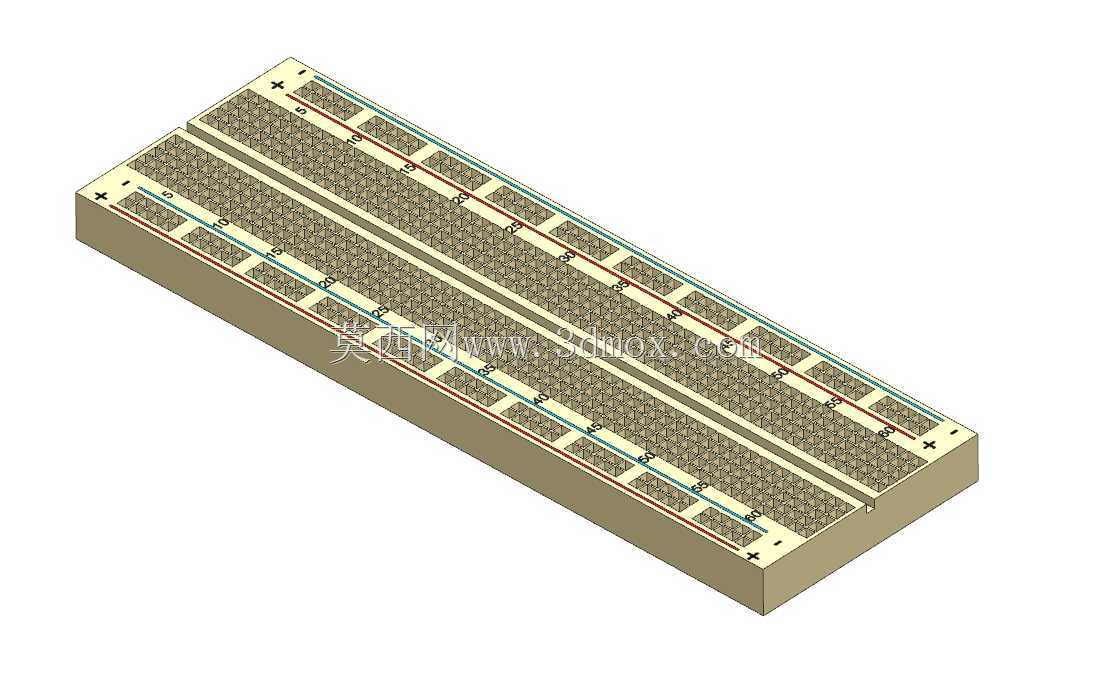

64x10孔位2.54毫米间距长条形试验板

　　这块长条形试验板面向电子原型搭建与线束验证场景，整体采用64列、10行的矩阵孔位布局，孔心距严格取2.54毫米，正好对应直插器件、排针、杜邦线及多数接插件的标准节距，板体沿长度方向延伸，适合在空间狭长的控制柜、设备面板内侧或实验台走线槽旁布置。

　　从实际用途看，它不是成品PCB，而是一块可反复插拔、自由搭接的通用原型载体。工程师在验证传感器信号调理、小型驱动电路或端子转接时，可直接把电阻、电容、IC座、排针插入孔中，再通过板底或板面走线完成连接，省去临时焊接万能板的麻烦。长条形态尤其适合多通道信号并排接入：64个列向位置可容纳数十路信号，10行孔位则为电源线、地线和信号线提供了足够的并行布线通道，电源轨与信号轨之间留有清晰间隔。

　　建模时孔位是核心。板上每个通孔都按真实圆孔处理，孔壁做出贯通的圆形表面，而不是简单贴图，这一点对后续电线建模非常关键——走线时导线端部可以准确贴合孔口，沿孔壁插入或弯折，干涉检查时也能真实反映线径与孔径的配合。孔位两端印有“+”“-”极性标识和列号编号，编号沿长边顺序排列，建模中将这些丝印字符以浅浮雕或贴图方式落在板面，方便定位某一列信号，避免多通道接线时错位。

　　板体为规整长方体，边缘平直、厚度均匀，顶面布满密集孔阵，孔与孔之间保留均匀的绝缘筋条。四条长边做了细微倒角，既还原实物脱模或铣削后的边缘状态，也避免装配时锐边划伤导线。整体长宽比例悬殊，长度方向占据主导，安装时主要依靠板面四角或端部的固定孔位锁附，也可直接嵌入预留的矩形槽内，占用的是一条窄长平面边界，对周边器件高度影响很小。

　　设计思路上，优先保证节距一致性与孔阵规整度：所有孔位等间距阵列，行列对齐，公差沿全长累积控制在插接允许范围内，这样任意位置插入标准2.54毫米排针都能顺畅对位。板体材质按常见玻纤环氧或合成石板表现，表面呈哑光质感，孔区纹理细腻，金属化孔或纯通孔可按需要区分。长条形而非方形的取舍，是为了匹配导轨旁、面板后侧这类线性排布空间，让信号从一端沿板依次走向另一端，走线方向与设备整体线束走向一致。

　　在三维装配中，这块板常作为电气原型模块嵌入设备样机：底部留出焊接或插线空间，顶部供器件插拔，周围与端子台、线槽、固定柱保持安全间隙。由于孔壁做出了真实圆形内表面，导线穿过孔位时可以设定精确的插入深度和弯曲半径，检查线束是否与相邻元件干涉；排针、排母插入后也能呈现正确的配合高度。板面编号与极性标记在装配评审中起到指引作用，接线工或工程师对照列号即可逐路核对，降低多通道场景下的接错概率。

　　安装边界方面，需重点关注板厚方向的上下空间：板上方要留给直插元件本体和跳线，板下方则要容纳引脚伸出与导线弯折，长条两端建议预留固定件位置，避免锁附点压在孔阵上影响插接。整块板结构简单、特征规整，阵列孔数量大但排布规律，建模时以参数化阵列驱动孔位与编号，修改列数、行数或节距即可衍生出不同规格，便于在不同通道数的项目中快速复用。
