椭圆管快锁夹持工装结构设计

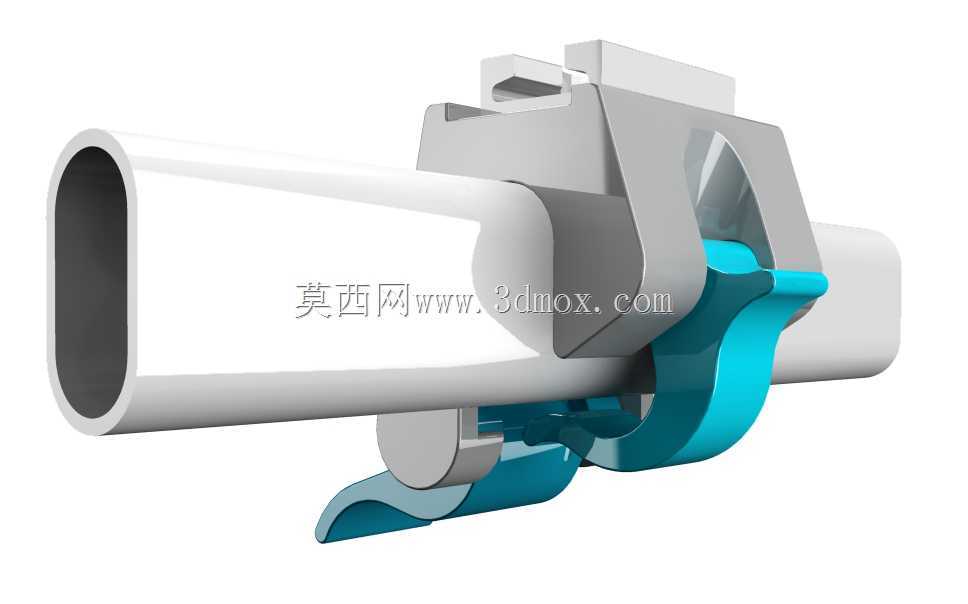

　　这套夹持结构的核心使用场景围绕薄壁椭圆管的快速装夹展开，常见于航天地面试验工装、轻型管线临时固定、3D打印定制夹具以及小批量装配工位。现场操作时，工人不需要额外工具，单手握压两侧手柄即可带动内部锁紧机构动作，让上下抱合唇口同步收拢，把椭圆管外周完全包裹，避免管材在受侧向力时出现滑移、偏转或局部压痕。

　　从受力路径看，夹持力并非集中在某一个点，而是通过弧形唇口分散到椭圆管的长轴两侧。椭圆截面本身存在明显的方向性，普通圆形管夹在这种管路上容易出现转角窜动，因此结构在唇口内侧保留了连续贴合面，使接触区域沿管壁延展。手柄处特意预留了足够的夹紧行程，即便打印件存在一定尺寸公差，或者管壁厚度有小幅波动，机构仍能进入稳定锁止位置，而不是在接近闭合时因行程不足产生虚夹。

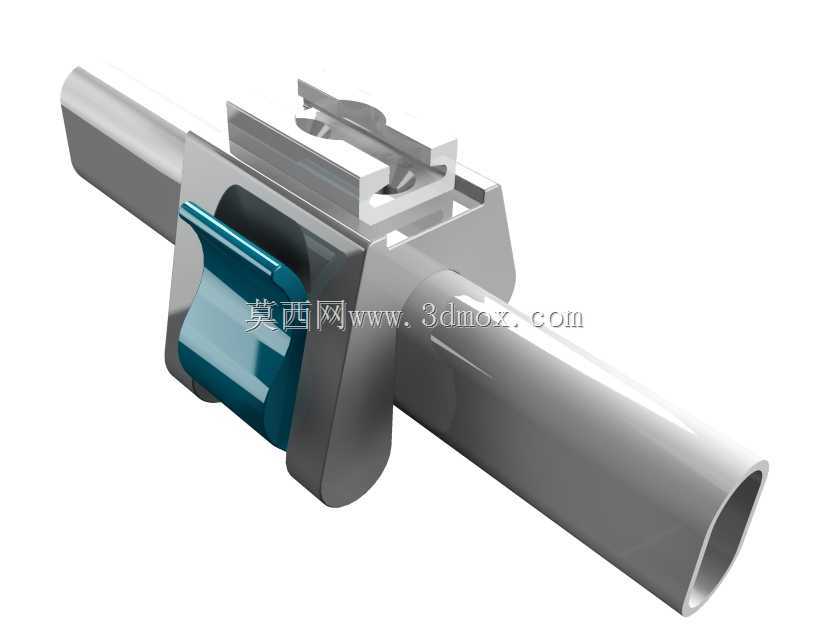

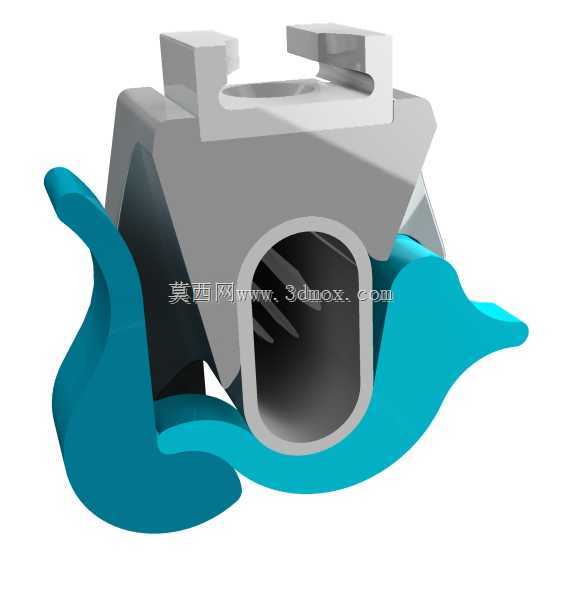

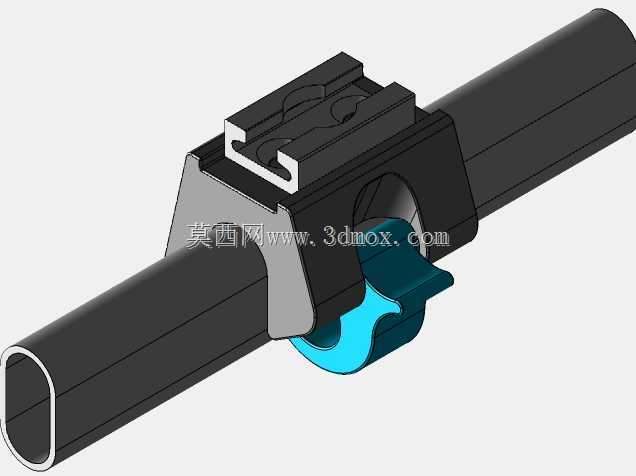

　　外形上，主体采用近似对称的块状基座，中部开出与椭圆管匹配的贯通孔，孔周材料在高受力方向得到保留，而在低载荷区域进行了挖空。两侧蓝色手柄向下、向外延展，形成较长的力臂，操作者手掌可以自然包覆，施力方向与锁紧运动方向一致。手柄末端做了加宽和圆滑过渡，既减少局部应力集中，也避免快速压紧时硌手。上部两个凸台承担定位和限位作用，可与外部轨道、支架或基准面配合，使夹具在安装时不需要反复找正。

　　安装边界方面，中间贯通孔的轮廓决定了可容纳管材的最大外接尺寸，选型时不能只看名义管径，还要核对椭圆管长轴、短轴以及表面包覆层厚度。夹具上方凸台的间距、高度和侧面轮廓构成外部避让边界，当它被放入密集管路或轻量化框架中时，需要确认手柄全开状态下的旋转空间，防止压握过程中与相邻杆件干涉。底部和侧部的实体区域可作为支撑面，若需要固定到工作台或铝型材框架上，可借助金属螺栓与非标准螺母穿过预设位置完成连接。

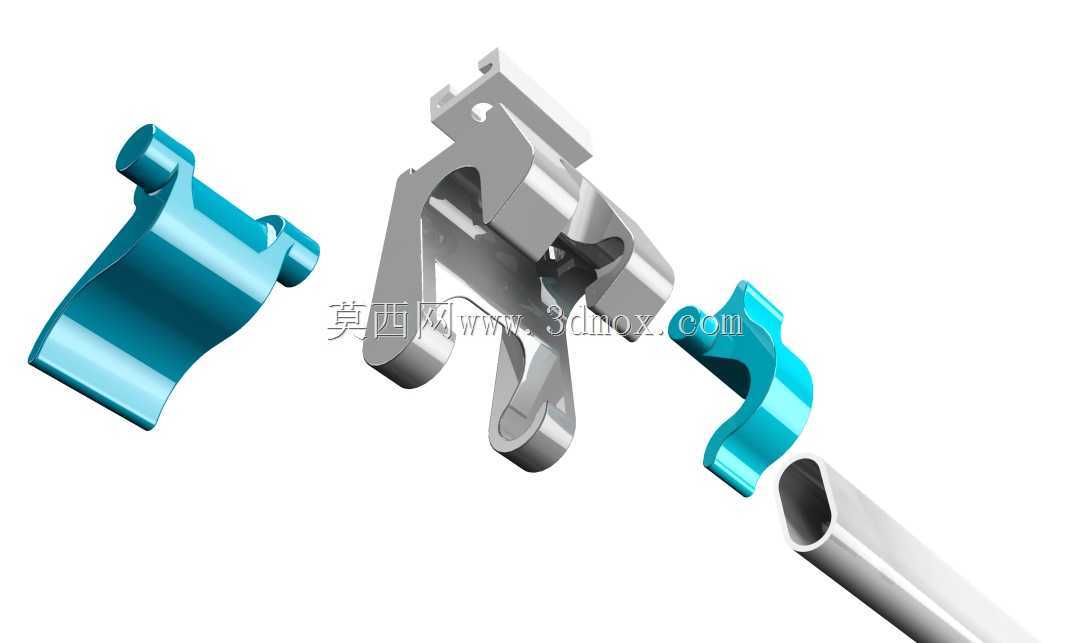

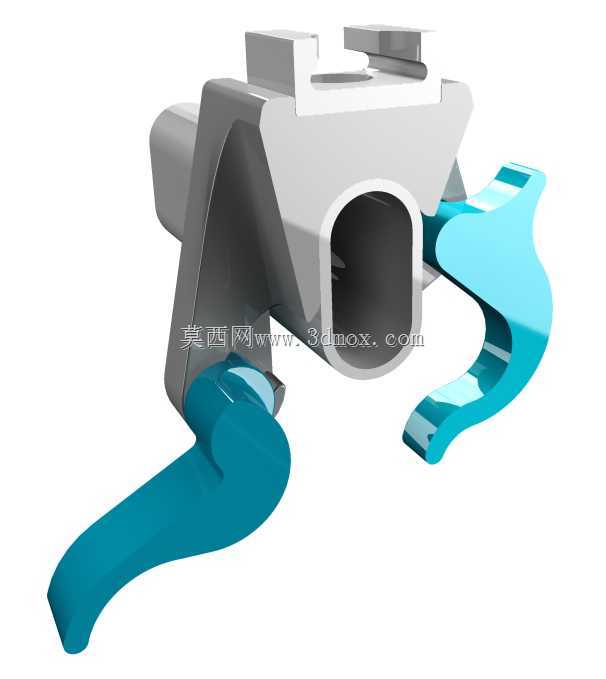

　　设计思路上，这套结构没有采用多件复杂装配，而是把主要弹性变形和锁紧动作整合在同一主体中。用户压下手柄时，唇口抓住两侧把手段，带动抱合区域围绕管材闭合；松开时，材料自身回弹提供复位能力。为了提高可靠性，轨道件与受力件之间通过螺栓连接，关键承载面保留较厚截面，避免层制造件在反复开合后出现裂纹。对于增材制造而言，零件可以嵌套摆放，主体外形没有大量悬空薄壁，打印时支撑需求较少，成型后只需清理孔口和配合面即可进行试装。

　　在实际工程验证中，首先要关注的是夹持后的防滑能力。椭圆管表面若带有涂层、胶带或轻微油污，摩擦系数会变化，此时唇口的包络角度比单纯压紧力更重要。该结构让封口围绕管子形成接近封闭的约束，即使管路受到沿轴向的拉拽，也不容易脱出。第二个关注点是过度定心问题。夹具若把管材强行拉离原始轴线，会给相邻管路带来附加弯矩，因此孔型应与目标椭圆截面保持一致，而不是用大圆孔硬压异形管。第三个关注点是大耳状手柄的弯曲变形量。长臂虽然提升了操作舒适性，但在材料模量较低时会产生较大挠度，需要通过截面加厚、肋条布置或提高打印填充率来控制。

　　结构优化时，可以在唇口内侧增加浅齿或柔性衬垫，以适应不同表面硬度的管材；在手柄根部设置圆角和加强筋，可降低循环载荷下的疲劳风险；在上部定位凸台侧面增加垫片接触面，则能减少装配间隙。若用于正式地面保障设备，还应结合具体管材材质进行拉脱试验、振动试验和反复开合试验，确认夹持力、磨损量与复位性能均满足工位要求。整体来看，该方案把快速操作、异形管适配和一体化成型结合在一起，适合作为轻型工装、实验支架和定制化管线固定件的结构参考。
