雷赛DM422C步进驱动器数字式两相控制装置

　　在自动化设备的电控柜内部，步进驱动器往往是连接上位控制信号与执行电机的关键环节，DM422C这类数字式两相步进驱动装置，常见于小型点位控制、低速高扭矩输出的设备场景中。实际项目里，它多用于3C装配工位、小型送料机构、点胶与锁付模组、检测平台、教学实验台以及轻工包装辅机，承担脉冲指令解析、绕组电流细分、电机运行状态调节等任务。

　　从设备用途看，该驱动器面向两相混合式步进电机，通过外部脉冲、方向信号控制电机转角与转向，再借助内部电流环调节输出相电流，使电机在低速段保持足够保持力矩，在频繁启停工况下减少失步风险。数字式方案的优势在于参数调节不再完全依赖模拟器件离散误差，运行电流、细分档位、半流锁定等功能可通过拨码开关组合设定，现场调试时无需复杂上位软件，也能快速匹配不同惯量和扭矩等级的小型步进电机。

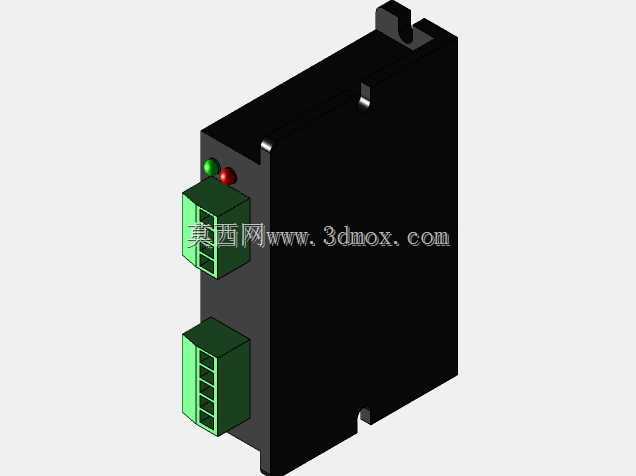

　　结构设计上，模型呈现的是典型导轨式紧凑驱动单元外形。主体为黑色长方体壳体，正面布置上下两组绿色接线端子，上端子区域靠近电源与信号接口，下端子区域对应电机绕组接线；端子旁设置红绿状态指示灯，用于上电、运行或故障状态的直观判断。壳体顶部和底部带有安装卡扣与限位结构，适合电控柜内标准DIN导轨固定，也可在空间受限时通过侧面孔位进行螺钉固定。外壳侧面承担散热面作用，实际选型时应避免将其紧贴发热变压器或密闭无风道区域，柜内自然对流不足时需预留侧向散热间隙。

　　建模时需要重点把握几个边界：端子插拔方向、导轨卡扣高度、指示灯凸出位置以及壳体背部散热面。接线端子采用绿色插拔式结构，端子排前方应保留线缆弯曲和插头拆装空间，不能被线槽或其他元件遮挡；顶部卡扣在装入导轨时会产生轻微弹性变形，三维布置中若上方紧邻线槽盖板，需留出装配操作余量。设备宽度较窄，适合在多轴控制系统中并排安装，但多台驱动器密集排列时，相邻设备之间仍应根据柜内温度条件设置间隔，防止热量累积导致电流降额。

　　安装尺寸方面，这类小型驱动器通常面向低压直流供电的小功率步进系统，柜体布局时应将强电电源进线、电机相线与脉冲信号线分区走线。信号端子靠近PLC或运动控制卡一侧，电机输出端子尽量朝向电机线缆出口，可缩短相线长度并降低柜内交叉干扰。模型中端子的台阶、格栅和卡扣细节对电气装配评审很有价值：它不仅用于外观展示，更能检查线束最小弯曲半径、插头插拔工具空间、标签识别位置以及维护人员手指操作范围。

　　设计思路上，该产品把调试接口、状态指示和接线区域集中在正面，散热与安装面依托壳体和背部完成，使正面操作、侧面散热、导轨固定三个方向互不干扰。对于设备结构工程师而言，将其放入电控柜三维模型时，应同步建立导轨、线槽、端子排、线缆和维护门的相对位置，而不是只放置一个孤立黑盒。尤其是在多轴小设备中，驱动器、开关电源、滤波器、PLC和端子台之间的间距直接影响装配工艺与后期维护效率。

　　在实际运行中，驱动器接收高速脉冲后控制电机绕组按细分时序换相，细分设置越高，电机单步运行越平滑，但系统脉冲频率需求也随之提高。选型阶段需结合电机额定电流、供电电压、安装空间、控制柜散热条件和负载转速综合判断，不能只按外形尺寸占位。DM422C这种无RS232接口、以拨码开关完成配置的版本，更适合参数固定、批量复制的标准设备，调试完成后维护人员按档位标识即可更换备件，降低现场对专业软件的依赖。

　　从三维应用角度看，该模型可用于电控柜布局校核、自动化设备虚拟装配、操作面板可视性检查以及维修空间验证。工程人员在布置时应关注指示灯是否可见、端子编号是否朝向维护门、导轨卡扣是否被侧板遮挡、线缆出口是否与线槽顺接。通过这些细节建模，可以在加工柜体和采购电气元件前发现干涉问题，减少装配阶段反复拆改，提高小型运动控制设备的整体设计质量。
