方形轻触式电气控制按键结构

　　这款方形轻触按键主要面向电气控制柜、小型操作面板、实验台接线板以及嵌入式控制盒中的手动信号输入场景。在整机布局里，它承担瞬时接通回路的作用：操作者按下顶部圆形键帽时，内部触点闭合，向控制回路送入一个开关量信号；松开后依靠内部弹性结构自动复位，触点断开，适合点动、菜单选择、参数确认、复位触发等短时操作，而不作为长期承载大电流的主回路通断元件。

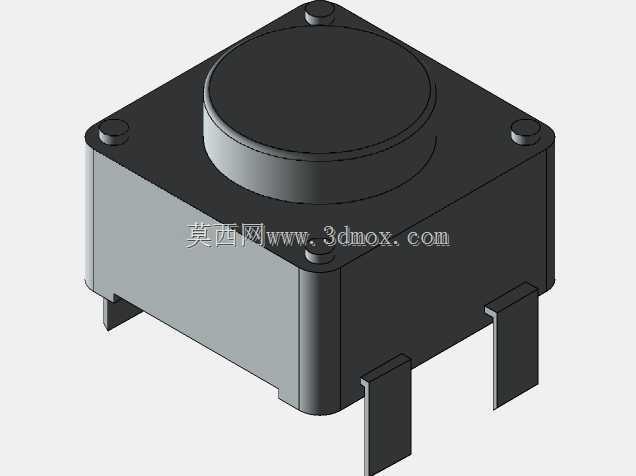

　　从结构表达上看，模型把按键拆成几个清晰的功能区域。上部为圆形按压帽，顶面平整，边缘做过渡处理，便于手指施力，也能在频繁按压时减少局部应力集中。键帽下方连接方形本体，本体四角设置安装孔，可通过螺钉、热熔柱或面板定位柱固定在PCB、塑料支架或钣金安装面上。底部伸出两个直插式引脚，引脚位置与本体宽度方向对应，适合插入印制板孔后焊接，也可在小型端子板上作为插接定位参考。方形底座与圆形键帽形成明显的外形区分，既保留了轻触开关常见的紧凑占板方式，也让按压区域在密集面板中更容易被识别。

　　建模时需要重点控制按压帽与底座之间的配合边界。键帽外径应小于底座外形，四周留出均匀间隙，避免装配后与外壳孔壁摩擦；底座四角孔位决定了整机安装孔距，孔边到侧壁的距离要兼顾螺钉头或热熔柱强度，不能为了缩小体积而把孔位压得过薄。底部引脚的宽度、厚度和伸出长度需要与PCB孔径、焊盘间距以及波峰焊或手工焊工艺相匹配；引脚根部应保留过渡圆角，减少插拔和焊接过程中因应力集中造成的断裂风险。若该按键用于面板外露结构，还要在键帽周围增加防尘圈或面板沉台，防止碎屑进入动作间隙。

　　在实际设备选型中，这类按键通常布置在操作高度顺手、误触概率较低的位置。控制柜面板上可与指示灯、旋钮、急停按钮分区排列；教学实验装置中可用于输入脉冲信号，配合继电器或控制器完成简单逻辑；小型仪器外壳内则常直接焊接在主板上，通过外壳开孔露出键帽。设计外壳时，开孔直径应略大于键帽外径，但小于底座支撑边界，使按键既能上下运动，又不会从面板外侧脱出。键帽顶面相对面板的高度不宜过高，突出量过大会增加搬运或擦拭时被误碰的可能；若设备需要戴手套操作，则可适当加大键帽直径并提高表面摩擦感。

　　三维结构处理上，方形底座可视为带孔安装板与下部壳体的组合，安装孔周围应体现足够的实体厚度；圆形按压帽采用回转体思路构建，再与下方导向柱或连接柱合并；引脚部分使用薄板拉伸特征表达，保持平直并与底座底面形成确定的高度差。装配关系检查时，要关注键帽运动方向与底座支撑面垂直，引脚中心距与电路板布局一致，四角安装孔不与内部触点空间干涉。对于需要做整机干涉检查的场景，还应把按键按下行程纳入动态校核：键帽下压后不能触碰外壳内侧加强筋，引脚焊接后不能与底壳或相邻元件发生短路风险。

　　该结构的价值在于把常见轻触开关的外部安装关系、操作形态和焊接边界完整呈现出来。结构工程师可以据此完成面板开孔、PCB布置和支架固定；电气设计人员能够判断它在控制回路中的信号输入方式；三维建模从业者也可通过方形底座、圆形帽体、直插引脚和四角安装孔的组合，练习小型电子元件从功能分区到装配约束的建模方法。
