USB杯垫式恒温加热底座结构设计

　　在桌面办公、工位值守、居家茶饮这类长时间放置饮品的场景里，饮品降温过快一直是影响使用体验的常见问题。常规保温杯虽然保温时长较长，但无法对已经降温的饮品进行主动补温，而大型加热盘往往体积偏大、供电要求高，不适合零散工位与便携使用。这款USB供电的杯垫式加热底座，正是针对小功率桌面温保需求开发的小型功能件，整体采用扁平圆盘式布局，顶面为完整的承托平面，可直接放置常规口径的马克杯、陶瓷水杯与部分金属随行杯，外圈做圆润包边处理，既避免杯体放置时发生硬磕碰，也让整机轮廓与桌面环境更协调。

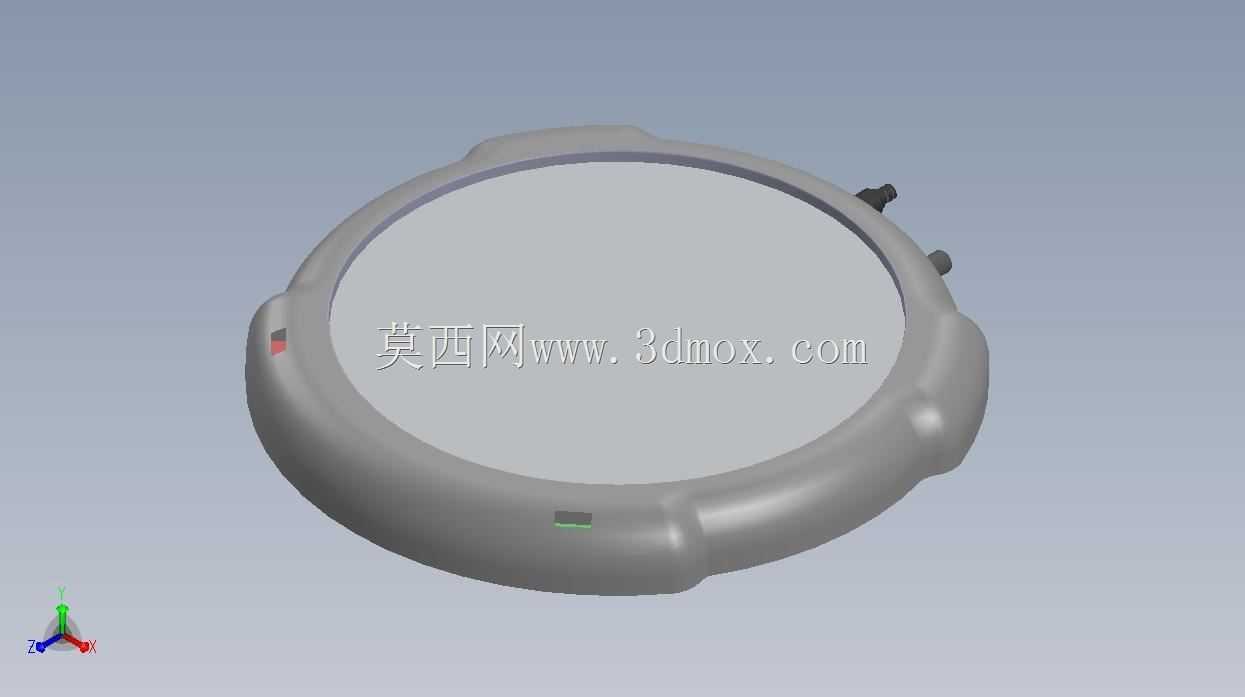

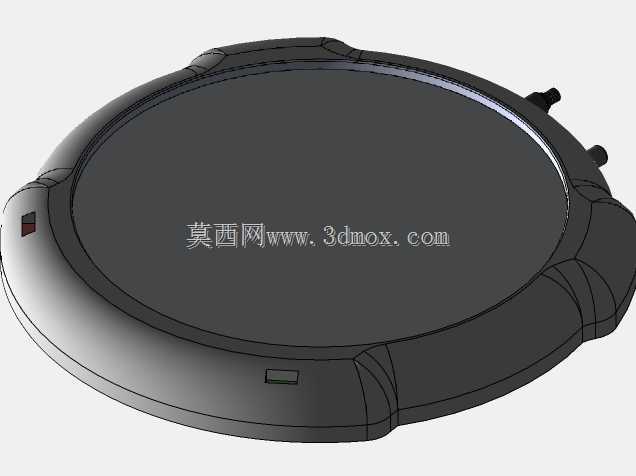

　　从结构分区来看，底座内部需要容纳发热膜、温控元件、USB供电线路与状态指示模块，因此外壳在建模时采用上下扣合的薄壁壳体思路。上壳承担承载与导热接触面的作用，平面区域需要保持足够的平面度，避免杯底接触后出现局部悬空；下壳则负责容纳电路板、走线槽和防滑支撑位，边缘预留卡扣或螺钉连接位置，保证装配后壳体不出现翘曲。外圈不是简单的正圆薄环，而是在周向设置多处平缓凸起与过渡曲面，这些造型一方面增强壳体的刚性，减少大面积平面注塑或打印后的收缩变形，另一方面也形成手持挪动时的防滑触感。侧部细小凸起对应接口与指示灯位置，线缆接入方向避开杯体取放的主要操作侧，降低插拔时碰杯的概率。

　　该类装置的实际用途并不是将冷水快速煮沸，而是在低功率条件下维持杯底局部温度，减缓饮品散热速度。设计时需要把热传导路径和隔热边界同时考虑清楚：顶面与杯底接触区域应尽量减少空气间隙，发热元件贴近承托面布置，以提高热量传递效率；底部与桌面接触的位置则要形成隔热和空气隔层，防止热量持续传向桌面，也避免桌面材料长时间受热。防滑垫可以布置在底壳多个均布点位上，使底座在杯体推入或取出时不随杯滑动。由于USB供电功率有限，热功率分配不能按传统炉盘思路处理，温控策略更偏向低温恒稳，结构上也要为温度检测元件预留靠近发热区的安装位，使反馈温度能够真实反映承托面状态。

　　外形尺寸方面，圆盘直径需覆盖常见水杯底径，同时又不能过度占用桌面空间；厚度受内部发热片、电路板和壳体壁厚限制，整体保持低矮形态，重心贴近桌面。安装边界并不涉及机架固定，属于自由放置型桌面设备，因此外围干涉主要考虑杯体放置半径、USB线缆弯折半径以及手部取放空间。侧面接口附近要留出插头插拔距离，指示灯窗口应位于使用者容易观察的角度，而顶面不能出现突兀凸台，以免影响不同底径杯具的稳定放置。

　　建模过程中，承托面、外圈包边和底壳支撑面构成主要装配基准。外圈曲面虽然外观圆润，但不能只追求视觉效果，壁厚需要尽量均匀，转角处保留合理圆角，避免材料堆积。发热片容纳区可设计成浅槽或限位筋，电路板区域与高温区之间保留间隔，并通过筋位控制线束走向。底壳通风或散热孔是否开设，需要结合表面温度与安全规范综合判断；对于低温保温底座，更常见的方式是依靠底部隔热垫和内部空气腔降低外溢温度，而不是形成强对流散热。

　　这类产品在结构验证时，重点不只是外观装配，还包括杯底贴合度、放置稳定性、壳体受热变形、线缆侧向拉力以及桌面防滑表现。若用于课程设计或结构练习，该模型能够较完整地体现小型电热产品从外观曲面、内部限位、接口布置到热安全边界的设计过程，适合作为桌面小家电壳体与功能集成的典型案例。
