便携方形带提手储液瓶结构设计

　　在小型流体储运、实验室试剂分装、户外便携载液以及小型自动化设备配套供液的场景里，这类矮方型带内嵌提手的储液容器，往往比常规圆瓶更适配紧凑工位的排布需求。做结构方案的时候，最先要敲定的不是曲面造型，而是容器落地后的占用边界：整体采用近似正多边形的矮胖立姿布局，底部做平整承托面，放置在操作台、设备层板或者运输周转箱内时，不会像圆瓶那样出现侧向滚动、相邻件互相磕碰的问题，方形侧壁之间可以紧密贴合排布，同等置物面积下的空间利用率比同容积圆柱瓶高出不少。

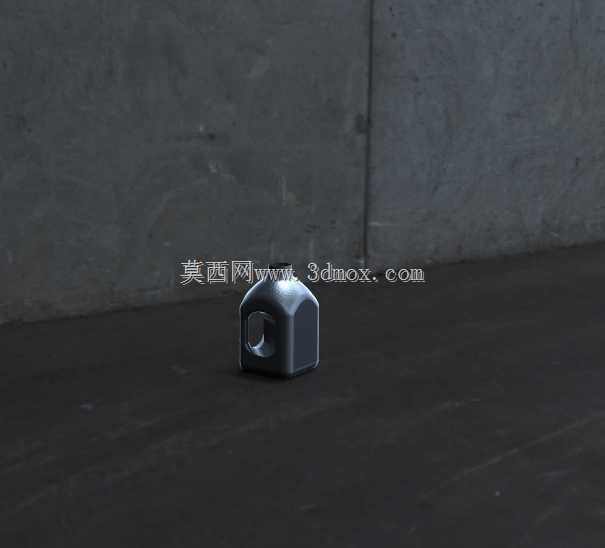

　　瓶身顶部做收窄过渡，瓶口区域预留标准螺纹接口的装配余量，后续可以适配旋盖、泵头、快插接头或者引流管路，不管是手动拧盖密封存放，还是接入小型供液系统做恒压储液，都不需要额外改造瓶体结构。侧面的内嵌式提手是整个结构里兼顾实用性与成型工艺的关键点：提手开孔没有做外凸式把手，而是直接在瓶体上部的侧壁区域开出贯通握持孔，孔位边缘做双层加厚卷边，一方面搬运的时候手指可以直接穿入孔位施力，提拿满液状态的瓶体时重心落在握持点正下方，行走过程中不会出现瓶身晃荡、液体泼溅的情况；另一方面外轮廓没有突出的把手结构，多个瓶体并排堆叠的时候，外侧没有干涉凸起，装箱、上架、嵌入设备预留安装腔的时候，边界尺寸完全可控，不需要给外凸把手预留额外避让空间。

　　从壁厚分配的逻辑来看，瓶体底部的壁厚要略大于侧壁，满液静置时底部承受全部液体静压，加厚的底壁可以避免长期放置出现底面向外鼓胀、放置不平的问题；握持孔周边的区域做局部增厚，因为搬运过程中整个瓶体的载荷都集中在提手孔的上边缘，这个区域如果壁厚偏薄，长期满载提拉很容易出现应力发白、甚至开裂的情况，建模的时候要在孔位四周做圆滑的过渡圆角，完全避免直角锐边，既降低注塑或者吹塑成型时的应力集中，也防止使用者提拿时锐边划伤手掌。瓶身的棱线全部做小圆角钝化，没有尖锐的外角，一方面周转过程中磕碰相邻设备或者工件时，圆角接触不会产生硬点顶伤，另一方面清洁的时候抹布可以顺着弧面一次性擦拭到位，没有直角缝隙残留积液、积灰。

　　实际选型配套的时候，这类储液瓶可以用在多个场景：小型加工设备的切削液临时补给、检测工位的标准溶液存放、户外作业的饮用水或清洗液携带、车间辅料的定点分装。如果是嵌入设备内部做固定储液，方形的四个侧壁可以直接和设备仓的定位挡边贴合，不需要额外做抱箍或者弧形固定座，只需要在底部加一层防滑减震垫，就可以完全限制瓶体的水平位移；如果是人工周转搬运，内嵌提手的高度刚好适配成年人手指弯曲的握持间隙，戴薄劳保手套也可以顺利穿入孔位施力，不会出现小提手卡手套、操作不便的问题。瓶口的中心轴线和瓶体中心重合，灌装的时候液体从中心注入，不会因为偏流导致瓶体侧倾，拧盖的时候旋紧力矩均匀，密封胶圈的压缩量全程一致，长期存放液体也不会出现渗漏。瓶体顶面做微斜的导流坡面，倾倒液体的时候液体顺着坡面汇聚到瓶口，不会沿着瓶身外壁往下流挂，避免液体沾湿瓶身标签或者污染操作台。整个结构没有多余的零散配件，一体成型的瓶身兼顾了堆叠稳定性、搬运便利性和安装适配性，在小容积储液的各类工况下都能适配使用需求。
