户外便携双层保温储水旅行壶结构设计

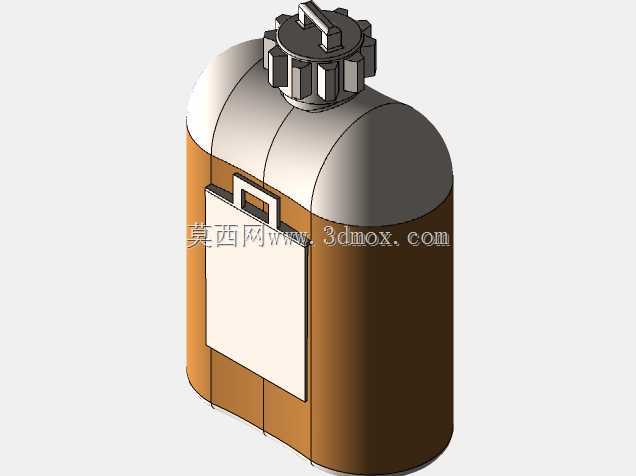

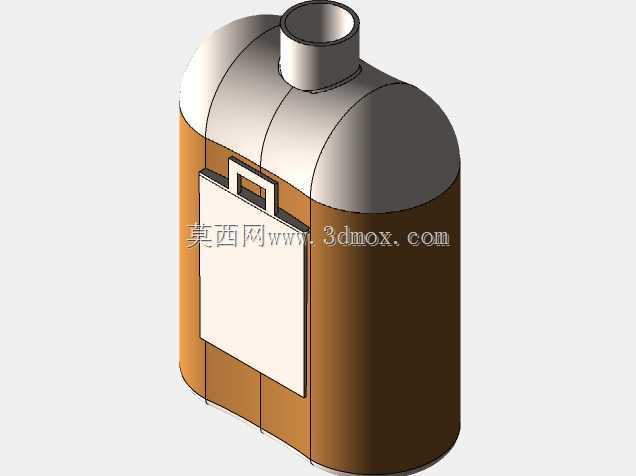

　　这款便携储水饮具的结构建模围绕户外随行、工位补水、短途出行等高频使用场景展开，整体采用方倒圆的桶身轮廓，区别于常规圆柱水瓶的直筒形态，在背包侧袋、车载杯架、工装储物格内摆放时具备更好的防滚动特性，相邻面贴合度更高，有限储物空间的利用率比同容积圆柱容器提升约两成。壶身主体做了分层隔热结构设计，外层为硬质承载壳体，内层预留储水腔，两层之间的空腔填充隔热介质，能够延缓内部饮品与外界环境的热交换，热饮可长时间留存温度，冰饮也不易快速升温结露，避免壶身外表面凝露打湿随身文件、电子设备。

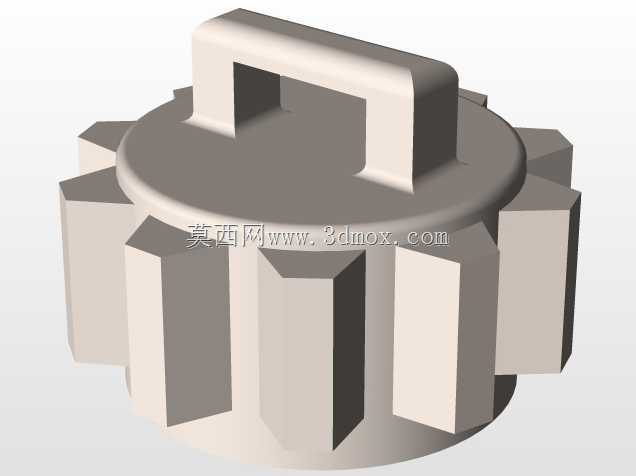

　　顶部密封组件采用多筋防滑旋盖结构，盖体外周均匀分布竖向凸棱，使用者戴劳保手套、手部沾水或者低温环境下握持拧动时都能获得足够摩擦力，无需额外工具即可完成开合；旋盖内部集成密封胶圈安装位，螺纹副采用标准粗牙传动设计，旋合行程短，拧紧后胶圈受压填充盖体与壶口的配合间隙，倒置、颠簸晃动状态下也不会出现渗液漏液问题，盖体顶部额外设置提手卡位，可搭配挂扣挂载在背包外挂点上，无需占用包内储物空间。壶身正面预留了标签嵌装槽，槽体四周做凸边限位，纸质标识卡可从槽口插入，用于标注饮品类型、灌装时间，在车间多人共用饮水点位、团建集体出行场景下能够快速区分容器归属，避免混用。

　　从建模逻辑来看，壶身的圆角过渡全部采用连续相切曲面构建，方转圆的肩部曲面做了曲率连续处理，不存在尖锐棱角，既避免使用者磕碰划伤，也让注塑或者吹塑成型过程中材料流动更顺畅，不会出现应力集中导致的壳体开裂风险。壶身底部做了内凹防滑底圈，放置在光滑金属台面、玻璃桌面时，底圈接触形成环形支撑，相比整面平底接触，抗侧滑能力更强，轻微台面振动也不会出现滑移坠落。整体壁厚按照日用塑料制品的成型规范做均匀分配，壳体壁厚控制在1.8-2.5mm区间，隔热空腔的间距根据保温需求设定在8-12mm，既不会因为空腔过大导致壶身臃肿笨重，也不会因为隔热层过薄丧失温控效果。

　　安装边界与尺寸适配层面，该壶的整体外轮廓宽度控制在常规车载杯架的容纳范围内，高度适配普通双肩包侧袋的深度，旋盖的最大外径小于壶身肩部轮廓，拧动过程中不会和周边挂载部件发生干涉。壶身侧面的提手结构采用一体化加强筋连接，提手内侧预留手指握持空隙，满水状态下单手提携时，受力点分散在提手与壶身的连接根部，加强筋沿受力方向布置，长期承载不会出现连接位断裂。结构设计阶段还考虑了清洁维护需求，壶口的开口直径足够伸入普通清洁刷，内部储水腔无死角曲面，冲洗时污水可完全倒出，不会残留积液滋生异味。旋盖的所有零件都可拆分，密封胶圈可单独取出清洗更换，长期使用后胶圈老化无需更换整个壶体，仅替换密封件即可恢复密封性能，大幅延长产品的实际使用周期。在户外作业场景下，该容器既可以存储常温饮用水，也可短时盛装热咖啡、热茶饮，隔热层避免壶身外壁温度过高烫伤握持人员，冬季作业时握持壶身也不会因为内部冰饮导致外壳冰手，兼顾了不同工况下的使用体验。
