离心式水泵风机蜗壳结构三维设计

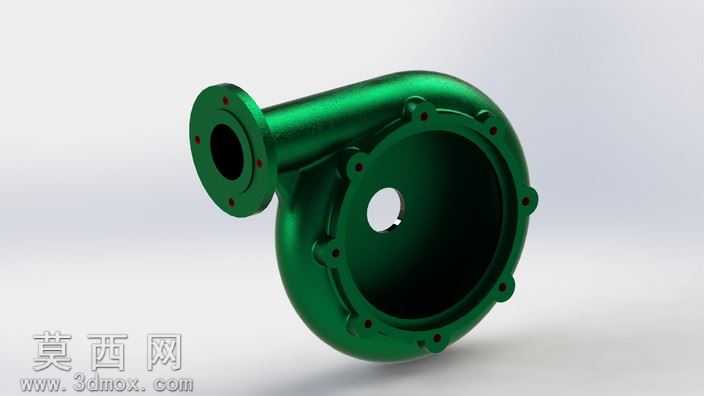

本作品为离心式水泵与风机通用的蜗壳壳体三维建模作品，建模过程围绕流体机械的核心工作特性展开，在三维建模软件中完成全参数化结构搭建，从蜗壳的螺旋流道型线设计入手，严格遵循离心泵蜗壳的水力设计规范，确定不同角度截面的过流面积变化规律，保证流体在叶轮流出后能够沿蜗壳流道平稳汇集、减速增压，降低流动过程中的水力损失。建模阶段首先绘制蜗壳的基圆轮廓，匹配对应叶轮的外径尺寸，依次完成八个不同角度位置的截面草图绘制，通过放样凸台命令生成螺旋形的流道主体结构，之后整合进出口法兰结构，在法兰端面上均匀布置螺栓连接孔，保证壳体与进出口管路、泵盖部件的装配精度，同时在壳体侧壁预留轴孔位置，轴孔周边设计密封件安装槽位，满足泵类设备运行时的密封要求，避免输送介质出现泄漏问题。模型的材质渲染阶段，为壳体赋予了工业水泵常用的涂漆铸铁材质效果，模拟铸件表面经过喷漆处理后的哑光金属质感，通过调整材质的粗糙度、反光度参数，还原真实工业铸件的视觉效果，同时对法兰端面、螺栓孔位置做了细节的倒角处理，避免模型出现尖锐棱角，符合实际机械加工的工艺要求。结构设计上充分考虑了铸件的壁厚均匀性，整体壳体壁厚保持一致，避免铸造过程中出现壁厚不均导致的缩孔、应力集中问题，在流道与法兰的连接位置设置过渡圆角，降低流体流动过程中的局部阻力，同时提升壳体的结构强度，承受介质输送过程中的压力载荷。整个建模过程从水力设计需求出发，兼顾加工工艺与装配要求，模型结构完整，特征清晰，可直接用于后续的工程图生成、流体仿真分析以及装配干涉检查，为离心式水泵、离心风机的产品设计与优化提供可靠的三维模型基础，也可作为流体机械相关的教学演示案例，帮助学习者理解离心泵蜗壳的结构原理与设计逻辑。
