十七英寸BBS中心锁赛车轮毂结构

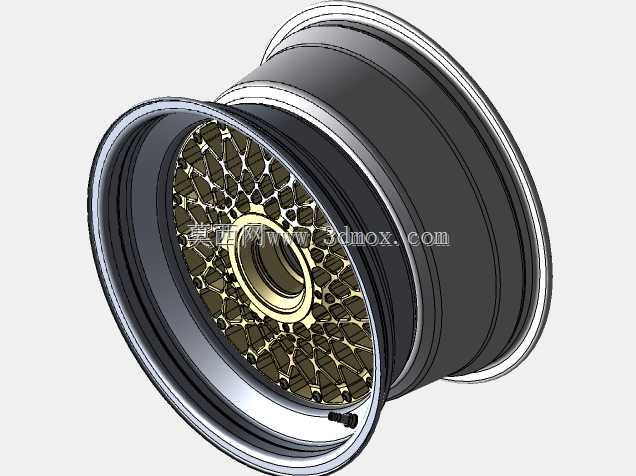

　　该作品围绕高性能赛车轮毂的中心锁安装形式展开，呈现的是一套十七英寸规格的网状多辐条轮圈结构。模型主体由外侧轮辐盘、中心锁紧区域、轮辋筒体、轮缘、气嘴位置以及钢质镶件等部分组成，适合用于赛车底盘布置、轮端装配校核、制动系统空间检查以及改装车轮方案评审。

　　从实际用途看，中心锁轮毂主要服务于赛道车辆、改装性能车以及需要快速换胎的竞赛场景。与常见五孔或多孔螺栓固定方式不同，中心锁结构通过轮毂中央的大直径锁紧机构将轮圈压装在转向节或后桥半轴上，装配路径集中，拆装动作少，能够减少进站换胎时间。对结构设计而言，这种形式对中心孔配合、锁紧端面、轮盘刚度以及轮辋同轴度提出了更高要求。模型在中央区域保留了明显的安装孔位和环形承载面，可用于观察轮圈与轮毂轴头、锁紧帽、制动盘之间的相对位置。

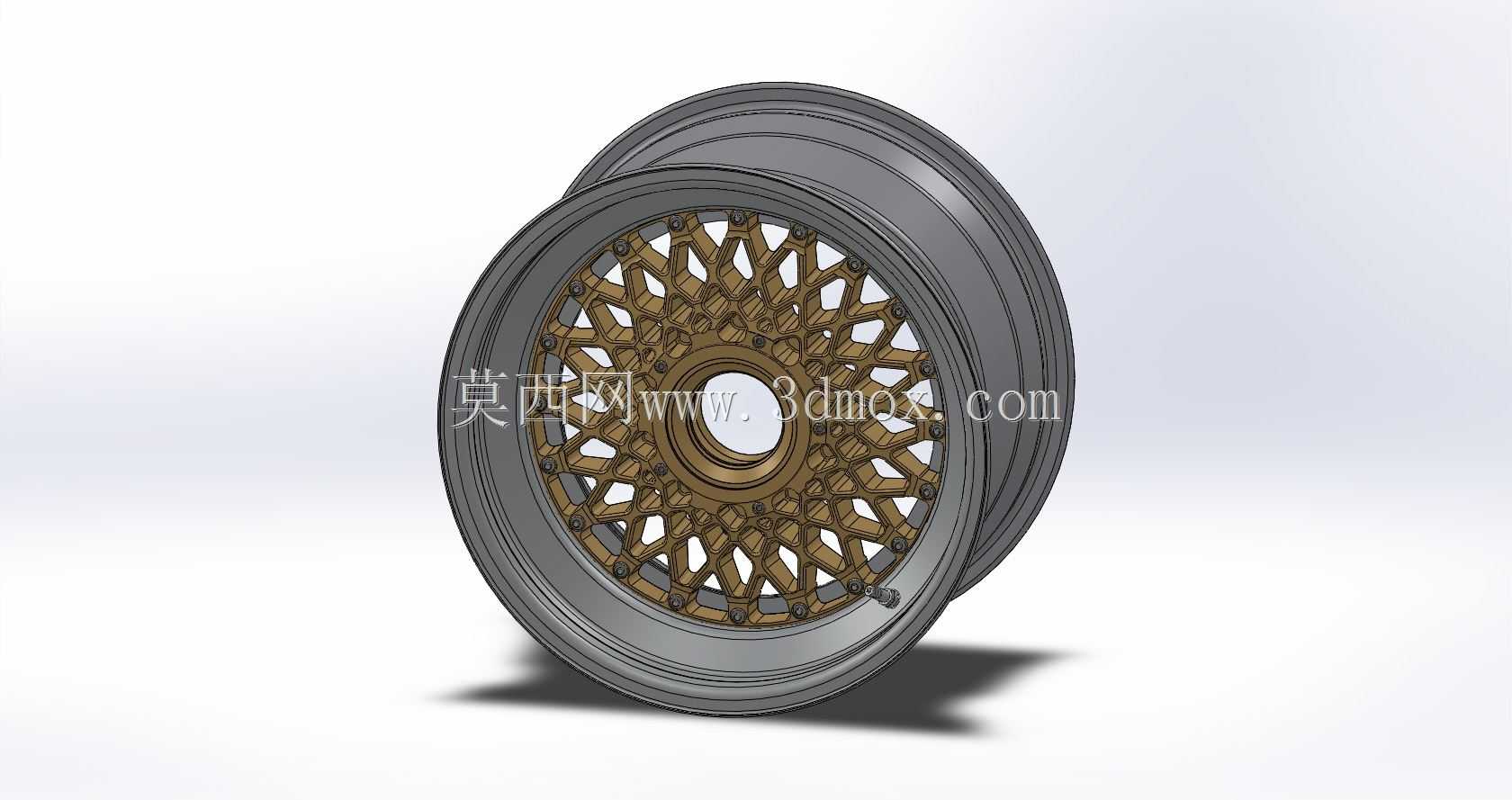

　　外形上，轮圈采用密集网状辐条布局，外侧轮盘面由大量交错支撑筋构成。此类造型并非单纯追求视觉效果，在工程上还承担着分散轮缘载荷、提高侧向刚度、降低单片实心盘重量的作用。辐条从中心区域向外呈放射状扩展，并在靠近轮辋处形成连续连接，使制动热量能够通过轮盘空隙快速散出。网状开口同时为制动卡钳、制动盘和冷却气流提供通道，适合大尺寸制动套件的布置检查。

　　轮辋部分采用深筒式轮廓，外侧轮缘和内侧轮缘均保留了轮胎装配所需的折边与台阶。筒体表面以回转特征为主，壁厚变化需要兼顾胎圈支撑、冲击承载和轻量化需求。作品说明中提到铝制桶面可适配相近十六英寸宽度型号的轮胎装配关系，这一点在改装设计中具有现实意义：轮辋宽度、轮缘高度和胎圈座直径会直接影响轮胎侧壁姿态、接地面积以及车辆转向响应。建模时若只关注外观而忽略轮辋内侧轮廓，后续轮胎装配、悬架跳动和制动避让都可能出现干涉。

　　材料与结构思路上，轮辐盘面采用镁合金质感表达，钢质镶件用于中心承载或连接区域。这样的组合符合高性能轮圈常见的设计逻辑：镁合金密度低，适合降低非簧载质量；钢件则在高锁紧力、高频冲击和磨损区域提供更高强度与可靠性。中心锁轮圈在锁紧时会产生较大轴向预紧力，中央配合面不能仅依靠轻合金本体承受长期摩擦和微动磨损，因此加入钢镶件可以改善局部压溃、磨损和重复拆装后的尺寸稳定性。

　　安装边界方面，设计人员需要重点核对中心孔与轴头的配合直径、锁紧帽占用高度、轮盘背面到制动盘表面的间隙、卡钳外圈与辐条内壁的距离，以及轮缘外侧与翼子板、悬架摆臂、减振器筒体之间的空间。十七英寸轮圈在赛车和改装车中常与大直径制动盘搭配，若辐条背面深度不足，卡钳可能在转向或悬架压缩时接触轮辐。模型中轮盘较深、轮辋筒体较长，可用于检查轮胎宽度增加后轮拱内的运动包络。

　　建模实现上，该类轮毂适合采用回转基础特征与阵列辐条相结合的方式。先建立轮辋剖面并旋转成型，确定胎圈座、轮缘、槽底和内侧台阶；再绘制单组辐条轮廓，通过圆周阵列形成网状盘面；中心区域单独处理镶件、孔位、沉台和锁紧接触面。气嘴位置应靠近轮辋槽底并避开辐条遮挡，以便维护时充气和检测胎压。对于工程评审模型，还应保留轮辐背面拔模斜度、圆角过渡和壁厚，而不是做成封闭外观实体，因为这些细节会影响铸造、锻造或数控加工后的真实强度。

　　在整车性能层面，轮毂属于非簧载质量的重要组成部分。降低轮圈重量能够改善悬架跟随性，减少路面冲击向车身传递的滞后；而刚度过低又会导致转向响应模糊、轮缘变形甚至胎圈密封失效。BBS风格中心锁轮圈通过多辐条承载、金属镶件增强和深筒轮辋组合，在外观识别度之外，更强调轮端连接可靠、制动散热、轮胎支撑和快速维护之间的平衡。该模型可作为赛车底盘设计、性能车改装教学、轮圈结构逆向练习以及轮端装配干涉分析的参考对象。
