赛车16英寸中心锁止轮毂结构设计

　　这套中心锁止轮辋总成的建模逻辑，完全围绕场地赛车的高频换胎工况展开，不同于民用车辆依靠五颗螺栓分散锁紧轮盘的结构，中心锁止方案把全部轴向锁紧力集中在轮毂轴心的单个锁止机构上，维修区停站时仅需操作中心锁件即可完成整轮拆装，单轮更换耗时可以压缩到民用螺栓方案的五分之一以内，是方程式、场地改装赛、耐力赛组别里非常成熟的轮端配置。

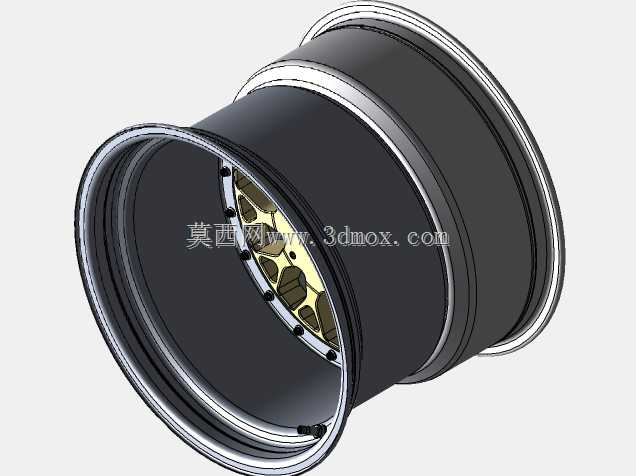

　　从结构分层来看，整套轮辋采用三片式组合设计，外侧轮缘、内侧桶身与中央辐条盘为三个独立加工构件，三者沿周圈布置的紧固螺栓完成锁合。这种拆分设计首先解决了大宽度赛用轮辋的成型难题：整体铸造的宽轮辋很难在深桶内侧完成高精度加工，分体结构可以分别对轮缘的胎圈贴合面、桶身的内壁避让面、辐条盘的安装结合面单独做铣削处理，后期如果出现轮缘磕碰变形，也可以单独更换外侧轮缘构件，不必报废整个轮毂。建模过程中首先要锁定的是轮胎安装边界：16英寸名义直径对应轮辋胎圈座的基准直径，轮辋宽度参数需要匹配赛用光头胎或者半热熔胎的胎圈宽度，胎圈座处的锥度、周向凸起的防脱台结构必须严格参照轮胎安装规范绘制，避免大侧向加速度下轮胎从轮辋上滑脱。

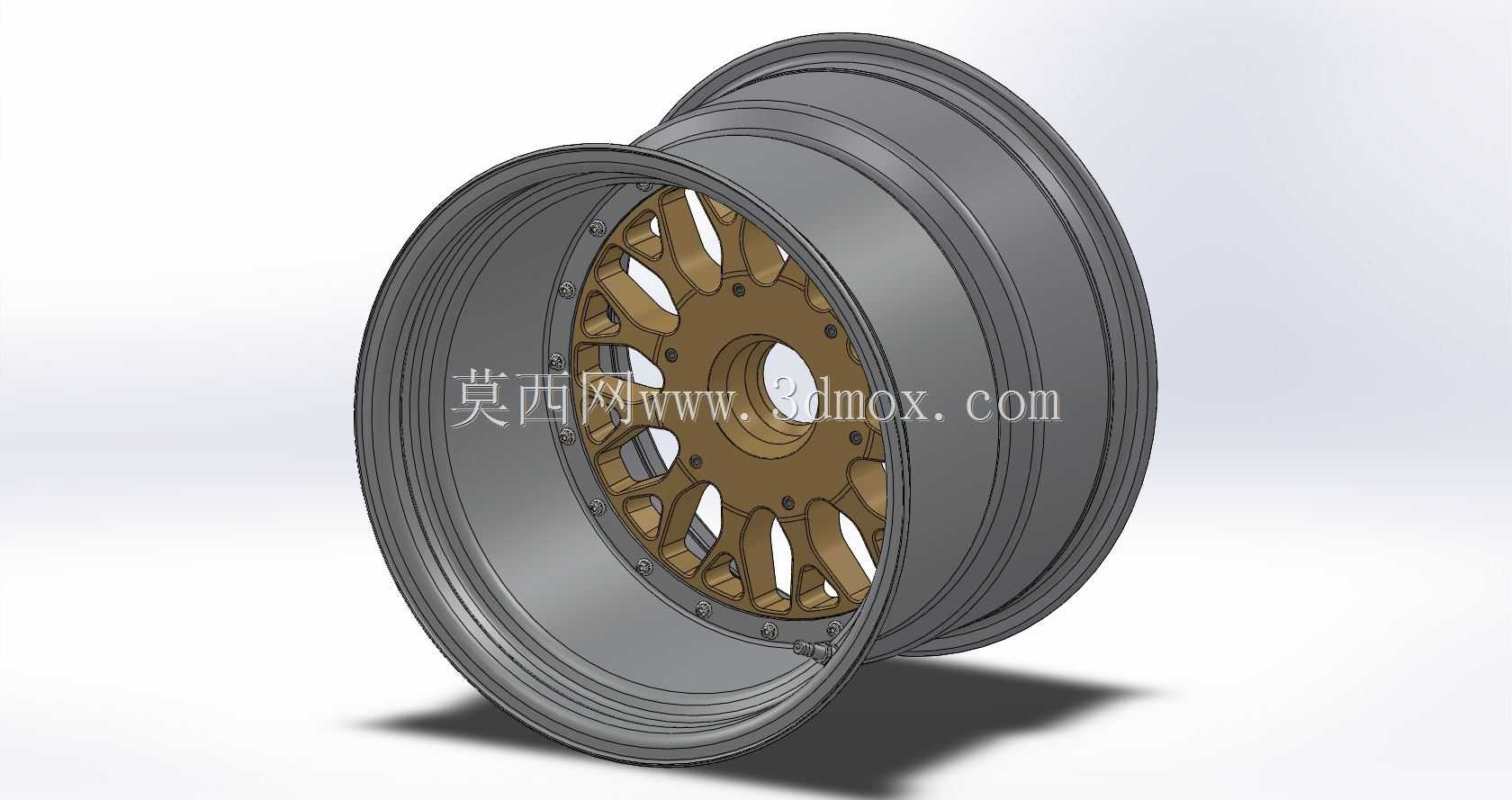

　　中央辐条部分采用多辐条镂空布局，古铜色的辐条盘基体为镁合金锻坯加工而成，镁合金的密度远低于常规铝合金，在同等结构刚度下可以大幅降低轮端旋转质量，轮端减重的收益远高于车身非旋转部位的减重，直接降低悬架簧下质量，提升减振器对路面颠簸的响应速度。辐条之间的镂空窗口不是单纯的造型设计，每一处镂空轮廓都要经过受力路径校核：车辆在过弯时轮辋承受的侧向力、制动时的扭矩、加速时的拖拽力都会从胎圈位置经由轮辋桶身传递到辐条，再汇聚到中央安装盘，镂空窗口的走向要顺着力流方向布置，避免在辐条根部出现应力集中的尖角。辐条盘两侧和铝制轮辋桶身结合的位置，加装了钢制镶件衬圈，钢材的接触强度和抗蠕变性能优于镁铝合金，频繁拆装中心锁时的压紧力不会在软质金属表面压出凹痕，长期使用也不会因为结合面微变形出现锁紧松动。

　　中心安装区域的配合尺寸是整个设计的核心，中央通孔的直径、端面的定位止口、锁止螺纹的规格都要和赛车羊角轴头的外伸尺寸完全匹配，轴头端面和轮毂中央接触面必须保证全周贴合，锁止件施加的轴向预紧力要让轮辋和轴头之间产生足够的摩擦力，来传递驱动和制动扭矩，不能仅靠锁件的剪切力承载。建模时还要预留制动系统的避让空间：辐条内侧的空腔要容纳大尺寸赛用刹车卡钳与通风刹车盘，轮辋内桶的深度、辐条背面的轮廓都要和卡钳外轮廓做干涉检查，转向打到最大角度、悬架全行程跳动的极限工况下，轮辋内壁不能和卡钳、减振器筒身、悬架拉杆发生剐蹭。

　　轮辋外侧的轮缘做了加厚处理，赛车在路肩碾压、侧滑蹭墙的时候，加厚轮缘可以抵抗冲击变形，避免胎圈瞬间失压。气门嘴的安装位置布置在轮辋桶身的低位处，避开刹车盘的高温烘烤区域，同时预留胎压监测传感器的安装位。整套结构在建模时所有装配孔位都做了同轴度约束，周圈连接三片构件的螺栓孔沿分度圆均布，装配后整体动平衡余量控制在赛用要求范围内，高转速行驶时不会出现轮端抖动。
