便携按压式细雾喷雾瓶结构设计

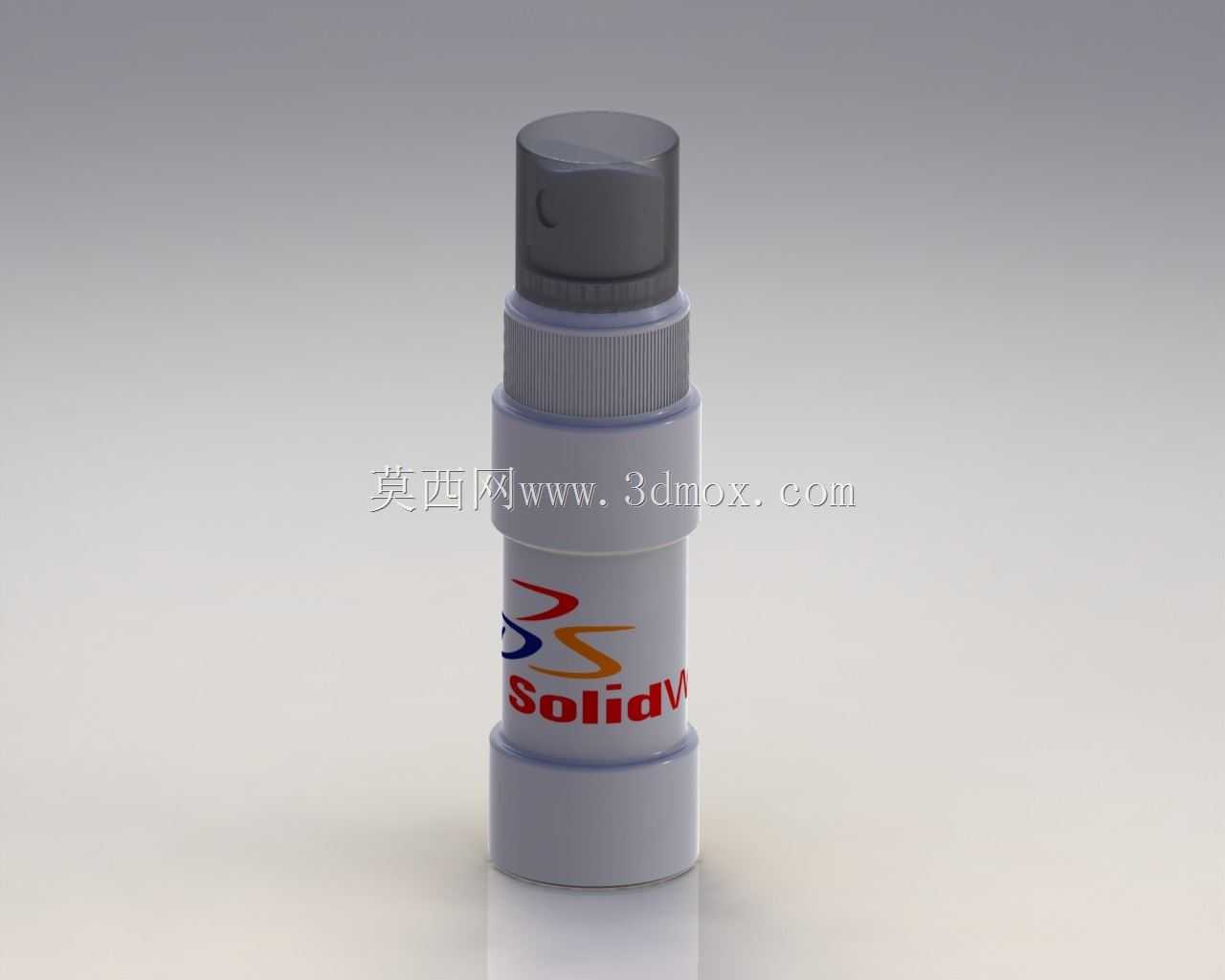

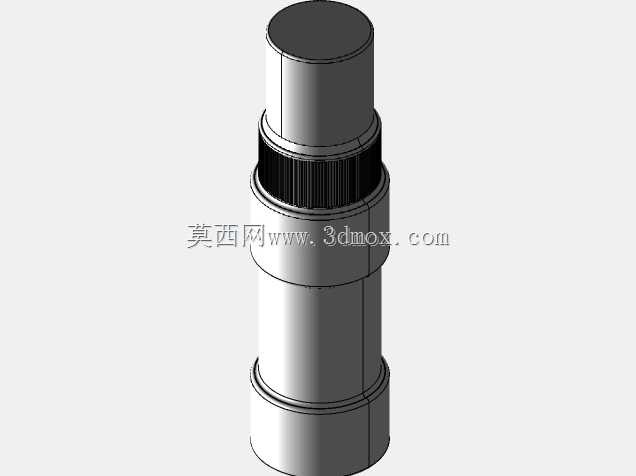

　　这款小型喷雾容器的结构开发，最初是面向日化分装、工业工位局部喷淋、实验室试剂微量涂布这类需要单手完成雾化喷出的场景做的适配，日常在装配线旁，工人可以单手拿起完成脱模剂薄层喷涂，不用腾出手拧开瓶盖，在质检工位也可以用它喷洒显色剂，小容量的瓶身不会占用操作台面过多空间，外出做设备现场维护时，揣在工具包侧袋就能携带，不会出现漏液淌出污染其他工具的问题。从结构分层来看，整支容器从下到上分为储液腔、泵体锁紧环、按压喷头三个核心区段，底部储液段采用等直径圆柱造型，瓶壁做了均匀的壁厚预留，既可以容纳液态介质，也能在直立放置时提供足够的支撑接触面，不会因为台面轻微磕碰就倾倒。中间的锁紧环外圈设计了细密的周向滚花纹理，这个细节不是装饰处理，

　　当用户需要向瓶内补充液体时，手指捏住滚花段旋转，就能获得足够的旋转摩擦力，即便手上沾了少量油污或者润滑脂，也不会出现拧不动、打滑脱手的情况，滚花的齿高做了克制，不会在握持时硌手，长期反复旋拧也不会在指腹留下压痕。顶部的按压喷头采用偏置出液嘴的布局，按压面做了微凹的弧面，刚好匹配食指指腹的按压弧度，每次按下的行程控制在合理区间，按压力度不需要刻意加大，普通操作人员单指发力就能驱动内置的微型泵完成吸液、压出、雾化的整套动作，松开手指后喷头内部的弹簧会自动把按压顶杆复位，同时从储液腔抽取下一次喷出所需的液体，全程不需要额外的引流操作。出液通道的末端做了微孔雾化结构，压出的液体经过微孔时会被剪切分散成均匀的细小雾滴，不会出现柱状直射、

　　液体成股流下的情况，喷出的雾幅覆盖范围稳定，在距离被喷面二十厘米左右的位置，雾团可以均匀铺展开，不会在局部形成液流堆积。做外形边界校核的时候，整瓶的最大外径控制在很小的范围，常规的水杯架、工具包侧袋、工位置物格都可以轻松放入，直立放置时底部的接触环面和台面完全贴合，重心落在瓶身下半段的储液区域，即便台面有轻微的振动，比如旁边台钻运行产生的小幅震动，瓶身也不会出现滑移翻倒。喷头和锁紧环的配合段做了轴向的限位台阶，装配时泵体的吸液管会一直延伸到储液腔的底部近端面，即便瓶内剩余的液体量很少，只要液面没过吸液管底口，就能把残液几乎完全抽出，不会出现底部剩液无法吸出、白白浪费介质的问题。密封设计上，泵体和瓶身连接的螺纹段搭配了径向密封胶圈，旋紧之后胶圈被均匀压缩，完全封堵螺纹之间的配合间隙，把瓶子整体倒置或者侧放在工具包内，内部的液体也不会从衔接缝隙渗漏出来，避免液体渗漏打湿包里的图纸、量具或者电子检测工具。喷头的按压位置还做了防误触的结构余量，正常放置时喷头顶部没有突出到容易被外物挤压的高度，即便包内其他工具挤压到瓶身，也不会轻易压下喷头造成液体意外喷出。在实际工况适配里，这款容器既可以分装酒精、脱模剂、清洗剂这类工业常用液体，也可以用来装护肤水、消毒喷雾这类日化液体，结构里所有和液体接触的部件都采用耐常见溶剂的材质，不会因为长期接触弱有机溶剂出现泵体卡滞、材质溶胀的问题。建模过程中对每一段配合公差都做了匹配，螺纹段的旋合长度预留了足够的扣数，

　　反复拆装补充液体数十次也不会出现滑牙、密封失效的情况，滚花段的外径和下方瓶身、上方喷头的外径做了顺滑过渡，没有突兀的凸棱，手持握持的时候从瓶底到喷头的线条流畅，取放过程中不会勾挂工具包的内衬布料。出液嘴的朝向做了定位结构，每次旋紧锁紧环之后，出液嘴的朝向都保持在固定方位，用户拿起瓶子不需要刻意转动调整喷嘴方向，抬手就能对准需要喷淋的位置，减少操作时的调整动作。整套结构没有复杂的异形零件，所有零部件都可以通过常规注塑工艺批量生产，装配时只需要按顺序把吸液管、泵芯、弹簧、喷头、密封胶圈压入对应位置，生产装配的效率很高，后期维护时如果泵体出现堵塞，也可以旋开锁紧环直接取出泵体做通孔清理，不用整体报废整支瓶子，使用成本很低。
