成套L型内六角扳手组便携工具结构

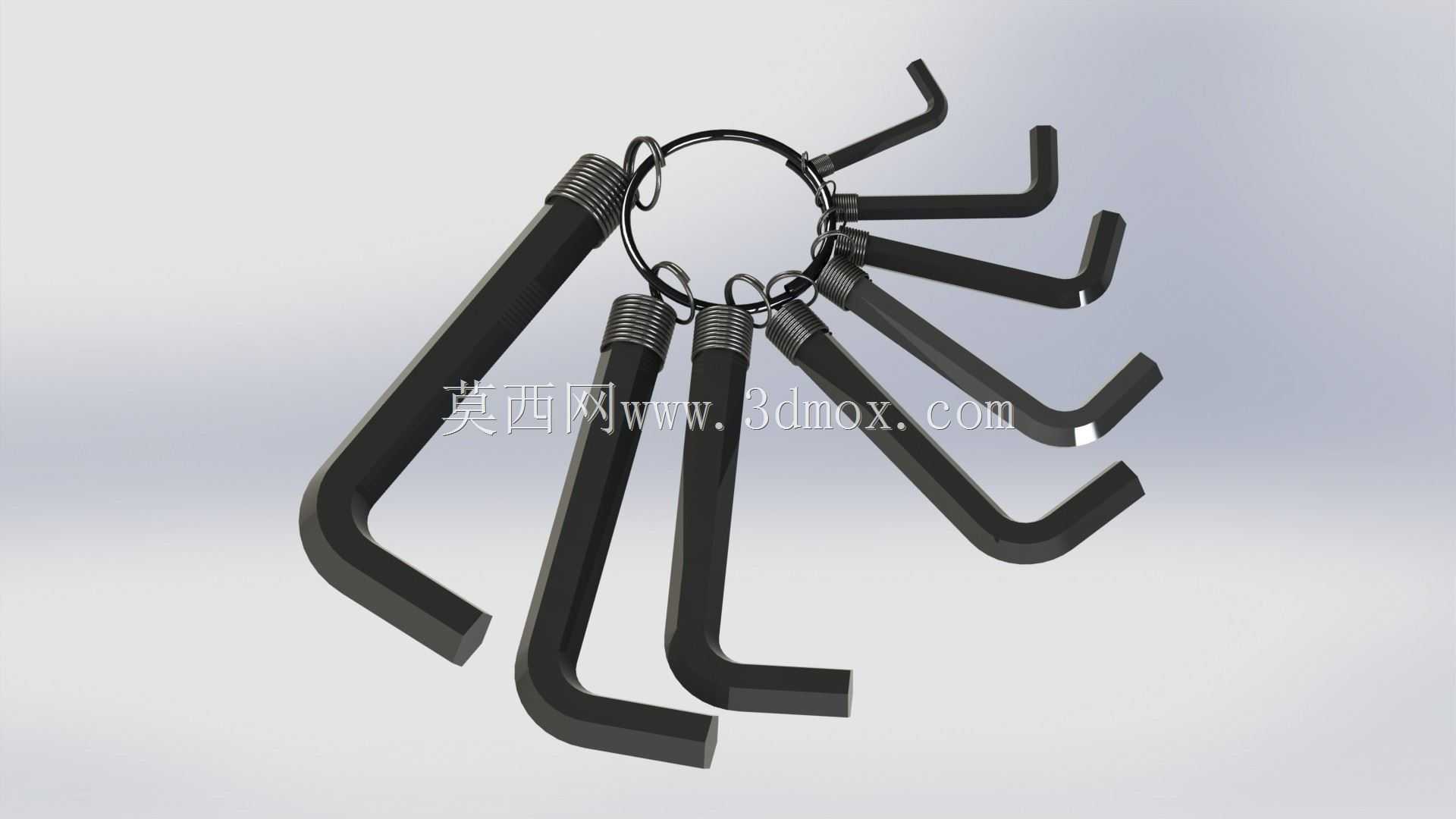

　　这套工具模型呈现的是多规格L型内六角扳手通过钥匙环式挂圈集中收纳的组合结构，主要面向设备装配、维修调试、工装夹具维护、模具拆装、自动化产线检修以及小型机械现场服务等场景。内六角扳手的核心作用是传递扭矩到圆柱头螺钉、紧定螺钉和部分沉头紧固件上，其六方工作端与螺钉内孔形成多面接触，相比开口扳手或一字旋具，能够在较小的头部空间内获得更稳定的受力状态，也更适合安装位置紧凑、螺钉外露空间有限的结构。

　　模型中每支扳手均采用典型的弯折杆形态，短端用于插入螺钉内六方孔，长端作为握持和施力臂。实际使用时，短端插入后旋转长端可完成快速预紧；当需要较大扭矩时，可将长端插入螺钉，用手推动短端，使力臂增加并降低杆部与周边零件干涉的概率。弯折处不是简单的直角装饰，而是扭矩传递的关键过渡区域，建模时需要保留杆径连续变化和圆角过渡，避免在视觉结构上出现尖角突变。真实产品中，该区域通常通过热处理获得较高强度，以承受反复拧紧、松脱和偏载带来的弯曲应力。

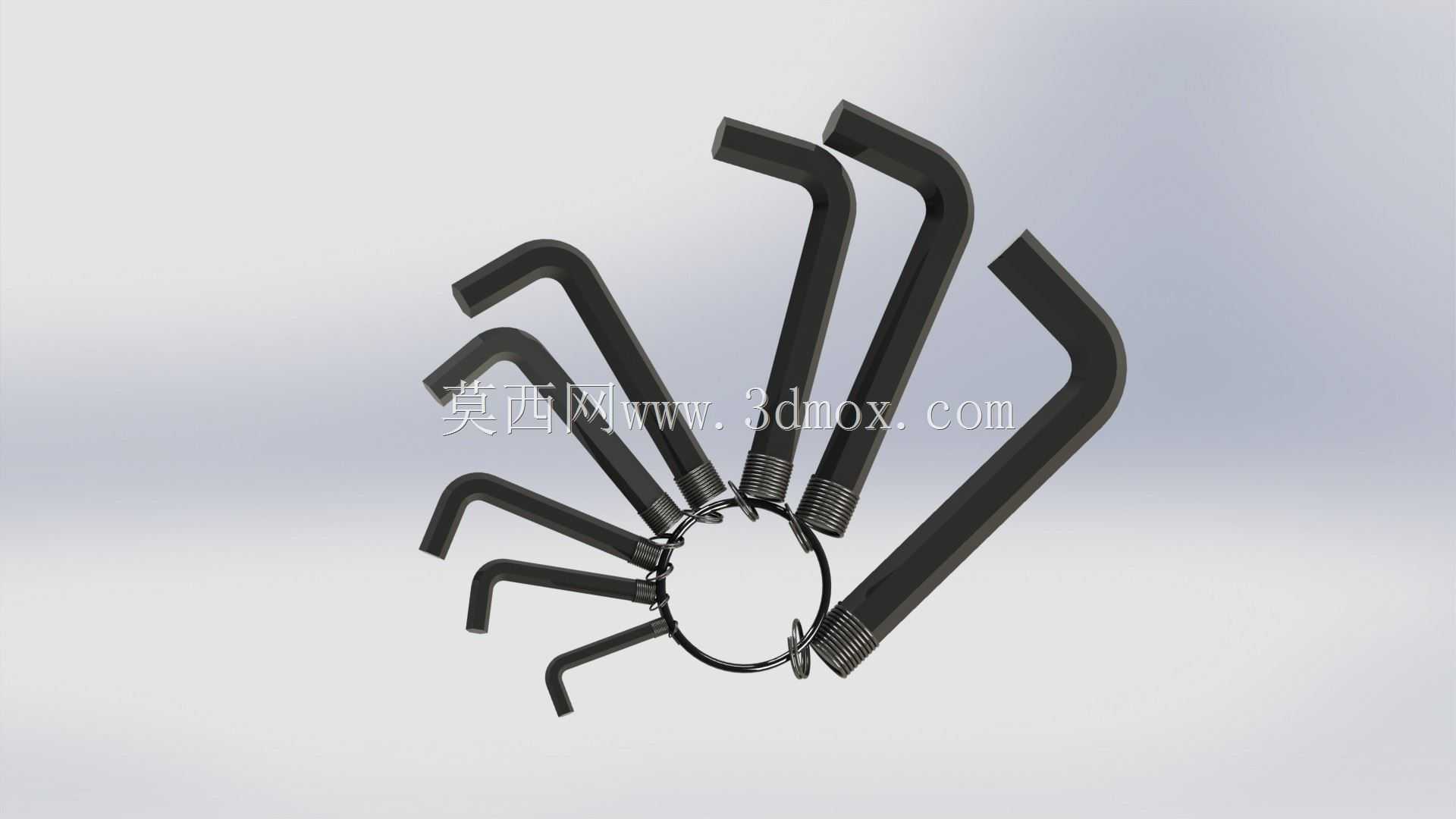

　　多件扳手集中穿挂在一个金属圆环上，体现的是便携工具组的收纳思路。圆环穿过每支扳手长端附近的挂孔，使不同规格既能独立转动取用，又不会在工具箱、维修包或车间工位上零散丢失。挂孔位置靠近杆端，不能距离折弯区过近，否则会削弱高应力截面；也不能过于靠近末端而影响手握长度。圆环自身需要具备一定开合或穿装能力，模型中以闭合环形结构表达，重点在于各扳手挂孔与圆环之间的同轴、间隙和摆动关系。设计工具包时，圆环直径应保证所有扳手能够扇形展开，相邻扳手在转动到最大角度时不应发生杆体卡死。

　　从外形尺寸看，组内扳手按规格形成长短梯度。小规格扳手杆径细、整体长度短，适合仪器仪表、电子设备、小型夹具和轻载机构；大规格扳手杆径粗、力臂更长，用于机床护板、模具压板、输送线支架、减速机壳体等扭矩要求更高的部位。L型扳手的长度并非随意放大，杆长需要与螺钉规格、材料强度和允许拧紧扭矩相匹配。过长的扳手会让操作者施加超出螺钉等级的扭矩，导致内孔圆角胀开、杆部塑性弯曲或螺纹失效；过短则无法达到可靠预紧，容易在振动设备上出现松动。

　　建模时应先按六方规格确定工作端截面，再沿杆身中心线建立长、短两段直杆，折弯段保持等截面或接近等截面的扫略形态。短端六方头部的棱边需要表达清楚，因为它决定了与螺钉内孔的配合方向；杆身可以做黑色氧化或喷塑表面效果，端部金属棱边可保留轻微高光，以体现热处理钢制工具的质感。挂孔端通常为圆柱杆末端加工通孔，孔边应设置倒角，既减少穿环时的刮擦，也避免应力集中。若用于产品展示，可将扳手围绕圆环呈放射状排布，让不同长度和规格层次一目了然；若用于工程校核，则应补充各扳手短端插入深度、长端握持长度、圆环内径、挂孔直径以及相邻工具展开角度。

　　在设备维护场景中，这类扳手组常随伺服电机安装、传感器支架调整、导轨防护罩拆卸、气动元件固定、机器人末端夹具更换等工作使用。它不像电动拧紧轴那样控制精确转角，却凭借结构简单、不依赖电源、可进入狭窄空间的特点，成为装配工位和售后维修中的基础工具。其设计价值在于把多种常用六方尺寸整合为一体，通过环形挂接实现快速识别、携带和归位，同时保留L型扳手两端互换施力、短端大扭矩、长端快速旋转的实用特性。
