仿生多自由度机器人足部机械结构

　　这套仿生机器人足部机构面向双足人形机器人、足式移动平台以及仿生运动实验装置的末端支撑环节，核心作用是在行走、站立、转向和落地缓冲过程中完成足底接触、姿态自适应和载荷传递。足部并不是简单的平板支撑件，而是把踝部连接、足弓弹性变形、前掌铰接和多趾贴合等功能整合在一个紧凑空间内，使机器人在不同地面条件下都能获得较稳定的支撑边界。

　　从实际使用场景看，该结构可用于人形机器人样机验证、康复辅具机构研究、足式机器人教学平台以及仿生运动学分析。机器人在迈步落地时，足跟区域先承担冲击载荷，随后载荷沿足弓方向传递到前掌；足弓处设置弹性元件和限位结构，可在受压时产生有限变形，吸收一部分落地冲击，同时避免足部过度翻转。前掌与趾部采用分段铰接方式，能够在蹬地阶段随地面轮廓调整接触角度，让支撑力从足跟平滑过渡到足尖，减少瞬时打滑和姿态突变。

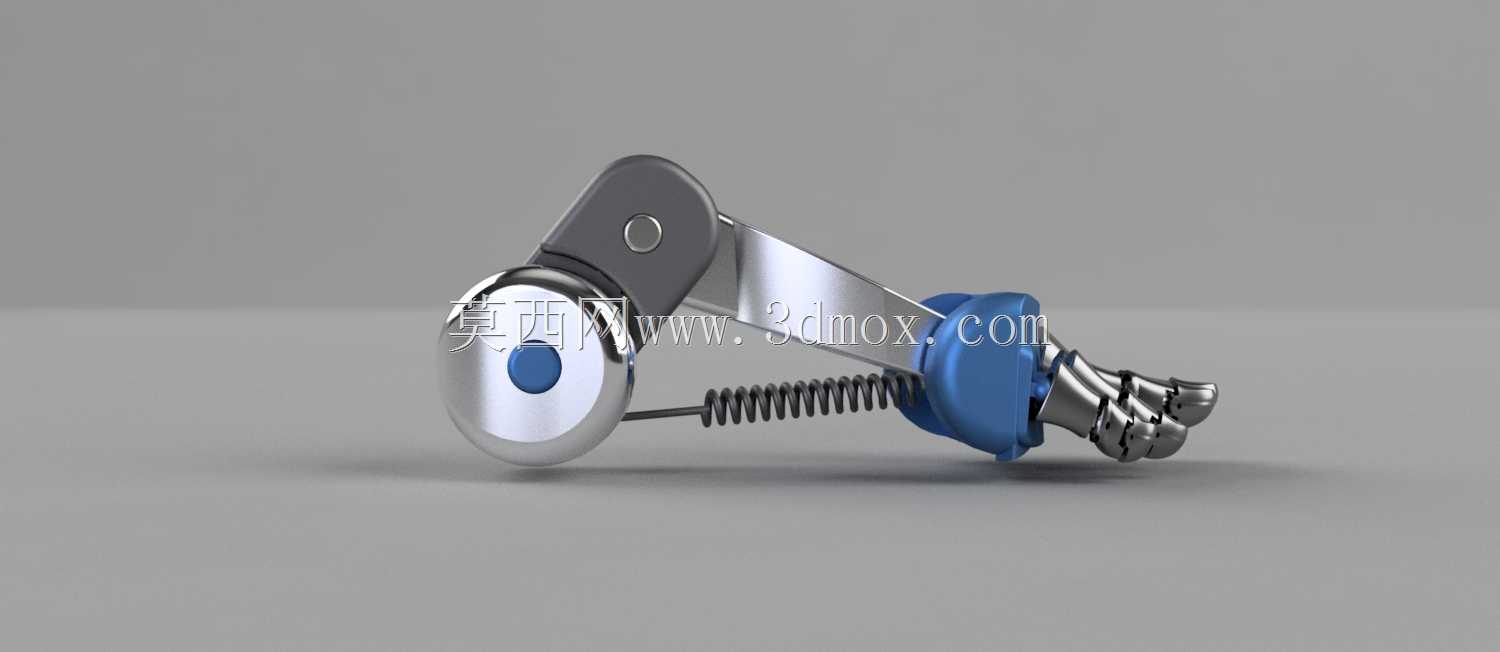

　　结构布置上，踝部连接座位于足体后侧上方，采用较宽的铰接界面与小腿驱动单元相连。该位置承担整机重量和动态弯矩，因此连接区域保留了较大的实体厚度，并通过侧向夹板形成双支点约束，降低单侧板件受扭时的变形风险。踝部转动轴线并非孤立存在，而是与足弓弹性段、前掌转动段共同构成多级柔顺支撑：踝关节负责较大范围的俯仰姿态调整，足弓负责中段缓冲，前掌和趾关节负责末端贴合。这样的分层设计可以把大幅度运动和小幅度柔顺变形分开处理，避免单个关节同时承担姿态调节与冲击吸收而导致结构复杂度过高。

　　足部中段采用弧形梁式骨架，外形模拟人足纵弓。弧形结构在承受垂直压力时能够产生弹性弯曲，配合内部弹簧形成可回复的变形量。弹簧的安装位置靠近足弓下方，预紧状态由两侧支座限定，既可以在足跟着地时储存能量，也能在蹬离阶段释放部分能量。工程建模时需要重点检查弹簧压缩行程与骨架限位之间的关系：若弹性变形不受约束，足弓在重载下可能出现异常下沉；若限位过死，则缓冲效果会明显减弱。合理做法是让弹簧在正常步态中承担主要柔顺作用，在极限载荷下由金属骨架接触限位，保证机构不会发生失稳。

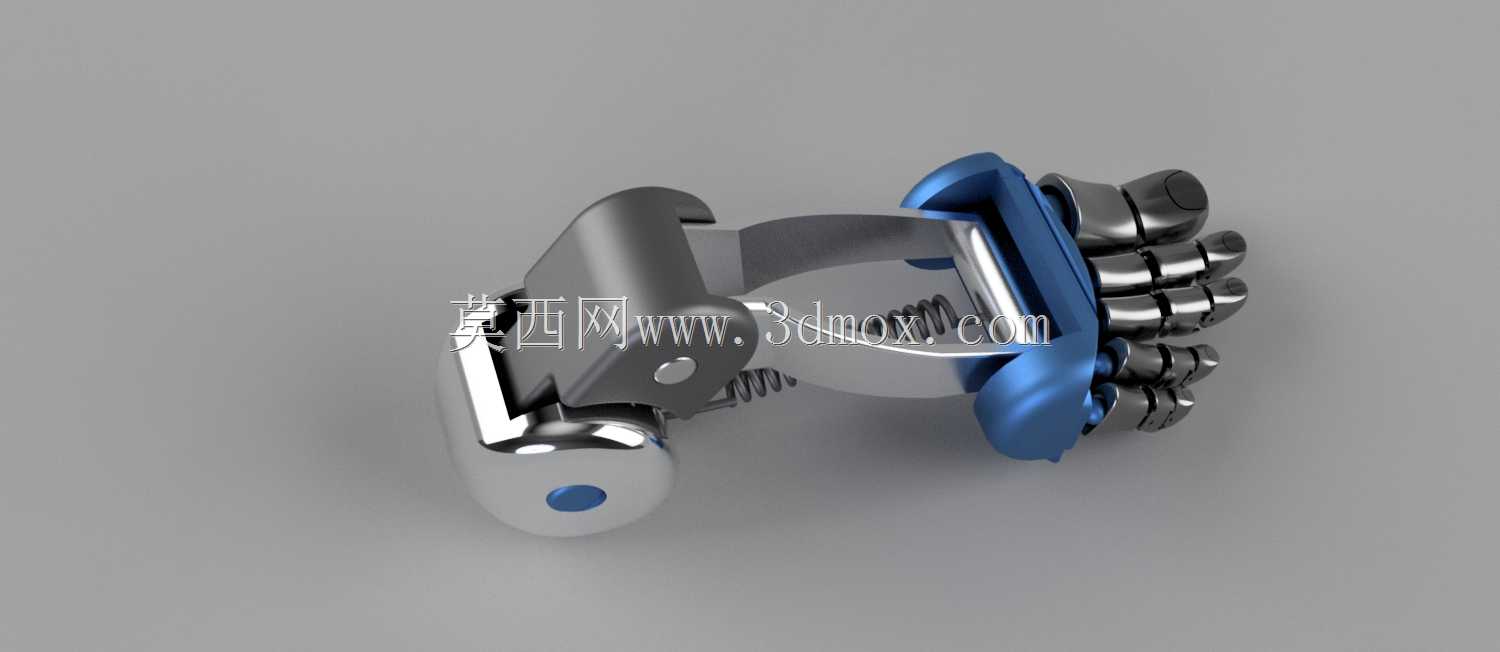

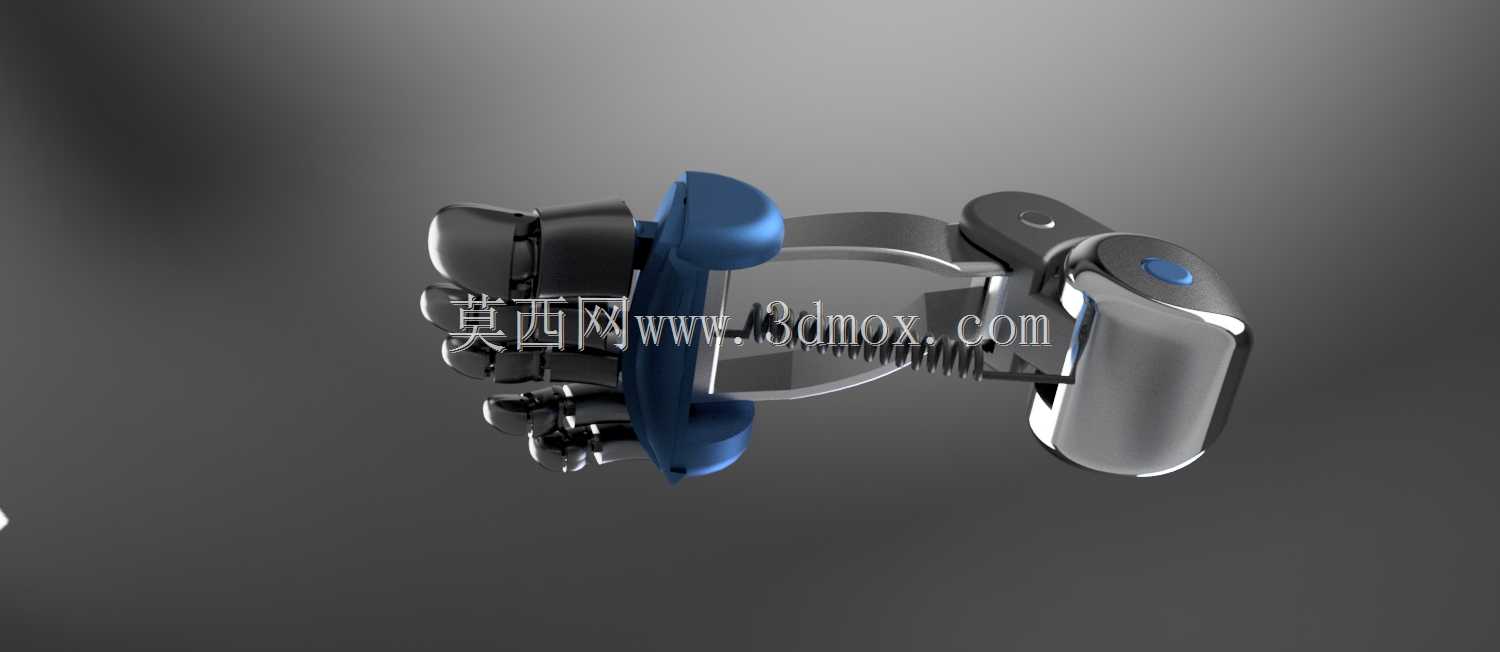

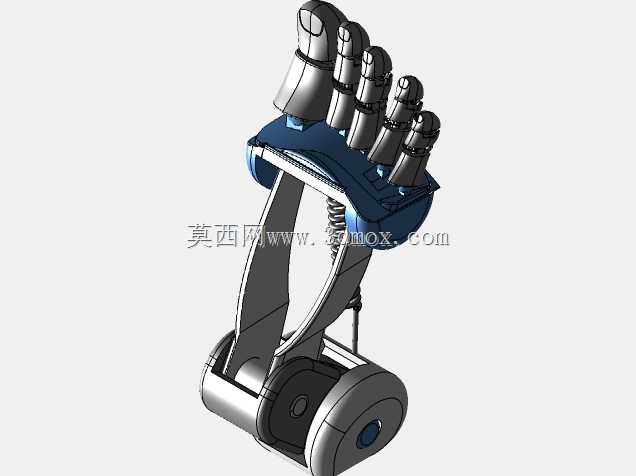

　　前足部分由多个并列趾节组成，趾节之间通过短轴串联，形成类似人足脚趾的弯曲链。外侧趾段相对较短，主要承担辅助支撑和侧向防倾；内侧主趾段更长，在蹬地阶段提供主要推进反力。各趾节接触面采用圆弧过渡，转动时相邻零件不会发生尖锐干涉。趾部末端保留圆润包覆形态，有利于增大接触面积，也能在模型渲染和后续外壳设计中与柔性脚垫配合。实际装配时，趾节销轴应沿足宽方向保持平行，否则多趾运动不同步会造成前掌受力偏置。

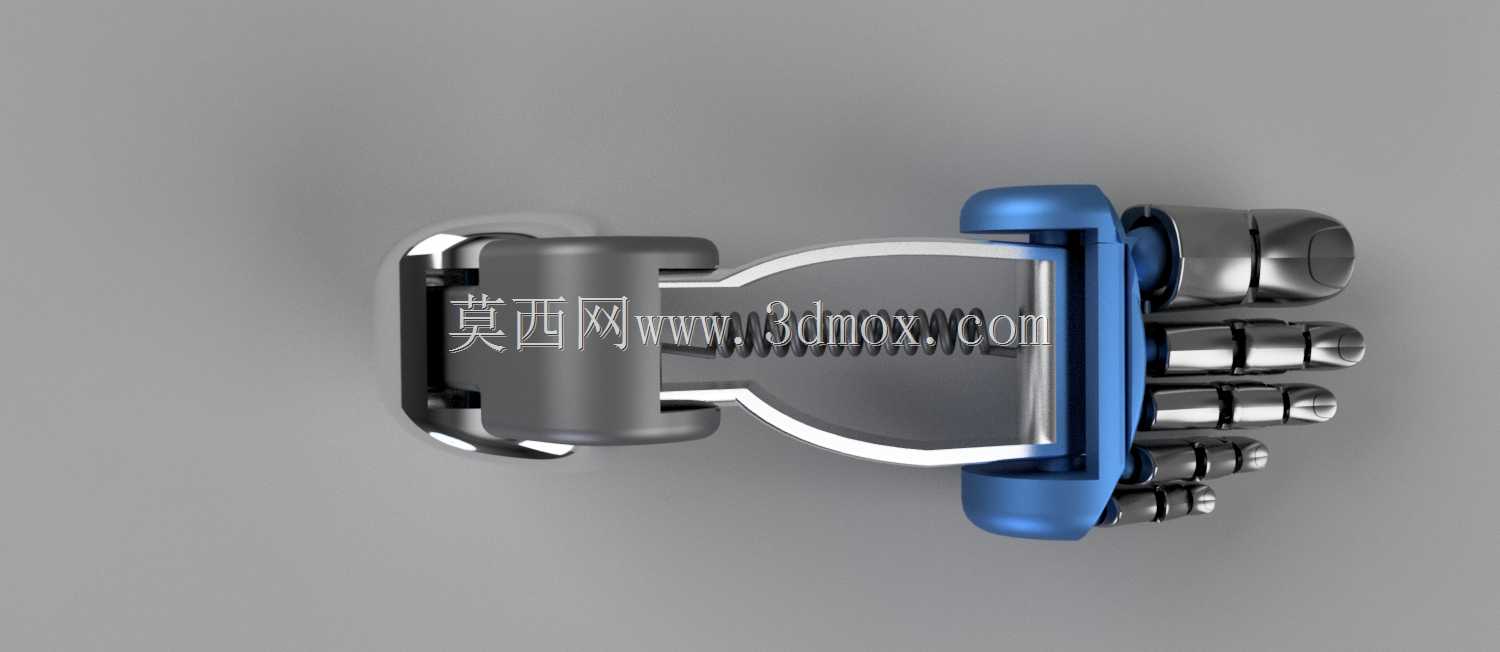

　　外形尺寸方面，该足部机构在足长方向覆盖从足跟后端到趾尖的完整支撑区域，足宽方向由踝部两侧夹板和前掌趾列共同确定。足跟后端设置明显的圆弧接触面，用于初始着地；足弓下方保留悬空空间，为弹性变形留出余量；前掌趾部向前展开，形成比踝部投影更宽的前端接触区。安装边界主要集中在踝部上方连接面，小腿驱动杆或踝关节输出法兰可通过该界面固定；侧向夹板之间的宽度需要与小腿下端结构匹配，过窄会限制踝关节摆动角度，过宽则增加足部横向惯量。

　　建模过程中，各运动副应按照实际装配关系建立同轴约束和接触限位。足跟壳体、踝部支架和侧向夹板属于主要承力件，适合采用较高强度金属材料或高刚性工程塑料；足弓弹性段和弹簧需要根据目标体重与步态冲击量进行刚度匹配；趾节销轴承受反复弯折，应关注耐磨性和轴向固定。足底外侧可后续增加橡胶垫或聚氨酯接触层，用于提高摩擦系数并缓冲高频振动。

　　在步态控制层面，这种多段式足部结构能够为踝关节提供更接近人体的地面反馈。足跟着地时，后端支撑面快速建立制动力；足弓受压时，中段弹性元件让足底压力峰值降低；前掌着地后，多趾结构扩大支撑多边形；蹬地阶段，趾节逐段伸展，使足底离开地面的过程更加连续。对于需要在平整路面、实验场地或模拟不平地面上运行的人形机器人而言，这种设计能够有效降低踝关节控制压力，并提高站立和慢步行走时的稳定性。

　　整体来看，该机构的设计重点不在于追求复杂驱动，而在于通过被动铰接、弹性足弓和分段趾部实现柔顺支撑。结构零件数量控制在较紧凑范围内，便于加工、装配和维护；各功能区域边界清晰，后续可根据负载要求调整弹簧刚度、销轴直径、足弓弧度和趾节长度，也可在外侧增加传感器安装位以采集足底压力分布，用于步态分析和控制算法验证。
