仿生多指柔性机械手掌结构设计

　　这套仿生多指机械手掌主要面向机器人末端执行器的结构验证场景，可用于轻载搬运、教学实验、人形机器人上肢演示以及多姿态抓取方案开发。与传统两指或三指平行夹爪不同，该结构采用五根独立指体布局，拇指偏置在手掌侧缘，其余四指沿掌部前缘依次排列，整体轮廓参照人手比例进行简化，能够在包络抓取、指尖捏取和侧向夹持之间形成更接近人手的动作基础。

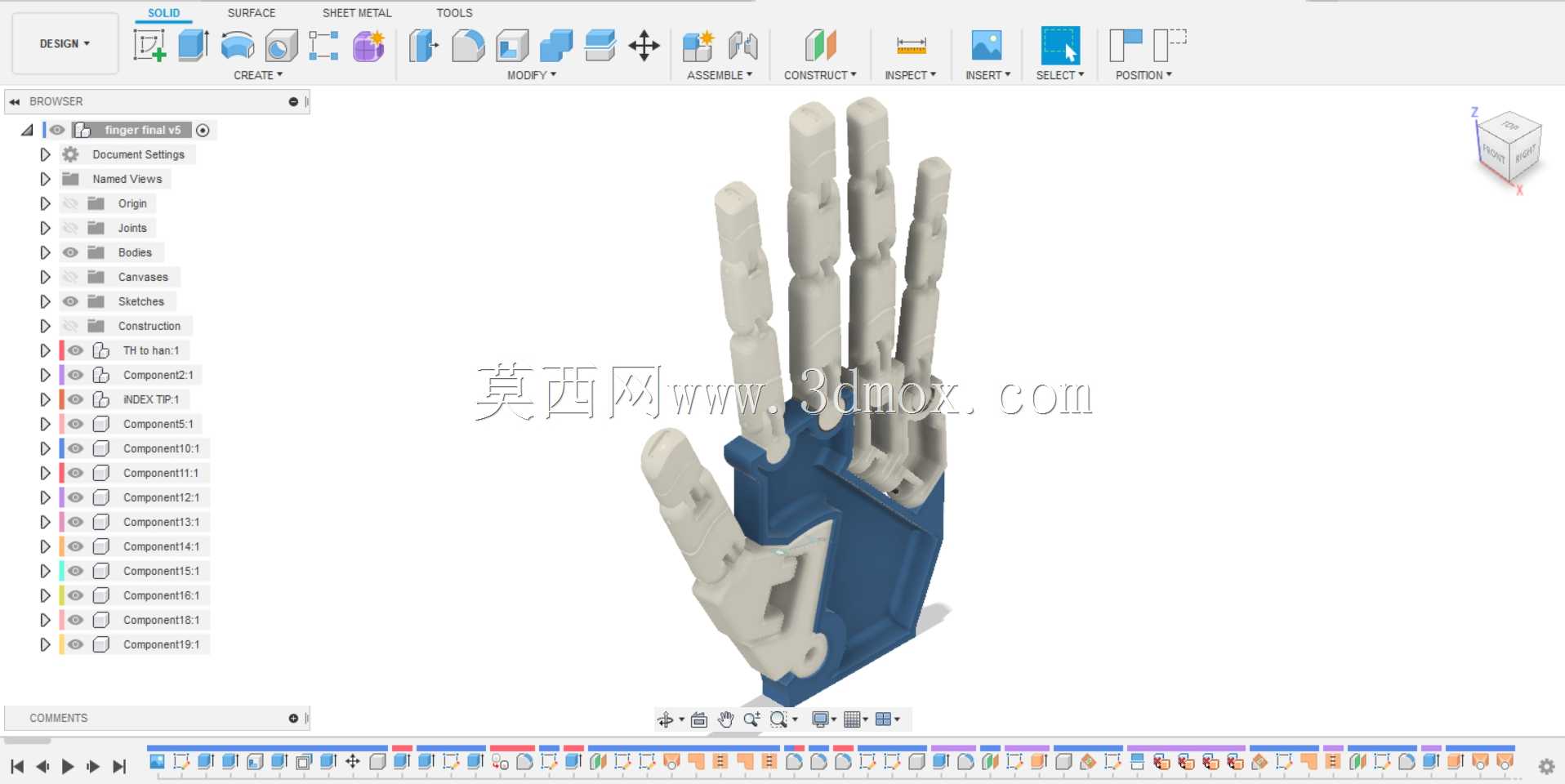

　　掌部主体采用块状承载结构，内部预留指根铰接空间，外侧设置加强筋与连接边界。蓝色掌座承担主要载荷传递任务，指节、连接件和掌面以浅色零件区分，便于在三维装配中检查运动关系。掌座后侧保留平整安装面，可与机器人腕部、法兰盘或实验支架对接；设计时需要重点确认安装孔位、螺钉沉入深度以及掌座与腕关节之间的避让距离，避免手指屈曲时与腕部外壳发生干涉。

　　各手指由多段短指节串联组成，指节之间通过销轴式铰接结构连接，关节轴线近似平行布置，能够实现屈伸方向的连贯运动。食指、中指、无名指和小指长度依次变化，指节截面采用近似矩形并配合圆角过渡，既保留足够的抗弯截面，也降低相邻指节运动时的边缘磕碰风险。拇指结构相对更短，根部位置向掌侧旋转布置，使其在合拢时能够与其余手指形成对掌姿态，这一布局对抓取圆柱件、球状件和不规则薄件尤为关键。

　　从实际用途看，该手掌并不依赖单一夹持面完成作业，而是通过多根手指的接触分布来适应物体外形。四指同步弯曲时可包络杯体、工具柄、球体等目标；拇指与食指配合时可完成钥匙、薄片、小零件等精准捏取；手掌侧面和拇指根部还可提供侧向支撑，适合夹持较长杆件。若在关节处引入腱绳、连杆或微型驱动单元，可进一步实现主动屈曲；若作为被动柔性夹具，则可依靠外部牵拉或弹性回位完成自适应包覆。

　　建模过程中，指根间距、指节长度比例和关节转角范围需要反复校核。指根过密会导致手指在弯曲过程中互相挤压，过疏又会降低包络抓取时的接触密度；拇指安装角若过于贴近掌面，会削弱对掌能力，若外展过大，则掌部宽度和干涉区域都会增加。较合理的处理方式是先确定掌座宽度和腕部连接边界，再以掌面中心线为基准布置四指，最后调整拇指旋转轴位置，使拇指指尖在中位屈曲时能够接近食指和中指的中节区域。

　　外形尺寸方面，该结构按演示型机械手掌比例构建，掌部宽度需容纳五组指根铰接座，掌座深度应覆盖驱动件或腱绳通道的布置空间。指体展开后总高度明显大于掌座高度，因此在整机装配时不能只看手掌静止轮廓，还要按手指完全伸直、完全屈曲和拇指对掌三种极限姿态检查包络空间。掌座底部与腕部连接区应保留足够壁厚，销轴孔周围建议增加局部凸台，以降低反复转动造成的孔壁磨损。

　　结构细节上，指节端部采用分叉式耳片与相邻节段嵌合，销轴穿过同轴孔后形成转动副。这种做法装配关系直观，零件拆分清晰，适合3D打印样件验证和小批量教学装置制作。耳片间隙不能过大，否则关节侧向晃动明显；间隙过小则会在打印翘曲或塑料吸湿膨胀后出现卡滞。掌体内部的空腔可用于布置拉绳通道、弹簧复位件或小型舵机，但空腔壁厚应连续过渡，避免在指根受力集中位置出现薄弱截面。

　　在自动化产线中，这类多指手掌更适合形状差异较大、节拍要求适中的轻物料处理，例如实验样件分拣、软体包装抓取、教具演示和机器人科普平台。对于高负载、高频次工业场景，则应在铰接孔处加入金属衬套，在掌座连接面增加定位止口，并根据驱动方式校核腱绳拉力或舵机扭矩。该模型的价值在于清楚呈现了拟人手掌的指节排列、掌部承载、拇指对掌和腕部安装边界，可为后续驱动选型、触觉传感器布置以及夹爪控制策略验证提供完整的结构基础。
