架子鼓速度王低音鼓踩锤踏板结构设计

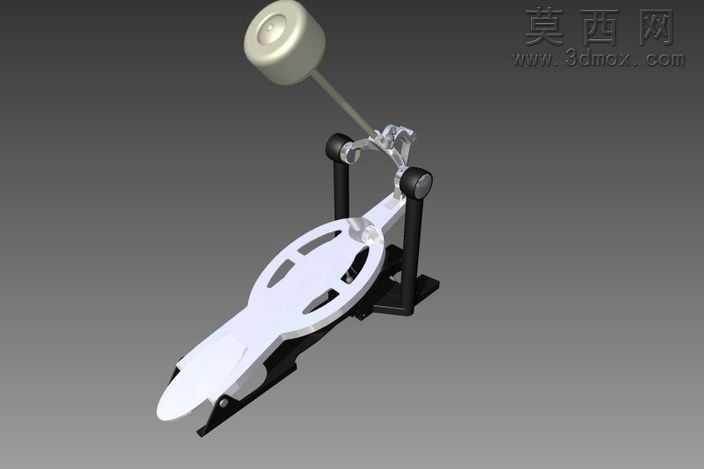

本作品为架子鼓配套的低音鼓踩锤踏板三维模型，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循实际乐器五金配件的加工工艺逻辑，对每一处零件的尺寸公差、装配间隙都做了对应约束，确保模型可直接对接生产加工的图纸输出需求。模型整体分为踏板主体、双立柱支撑支架、锤头传动摆臂、复位弹簧机构、锤头组件五个核心模块，踏板主体采用符合人体工学的弧形轮廓设计，表面开设三处镂空减重槽，既降低了整体配件重量，又能提升踩踏过程中的防滑性能，踏板与底座的铰接位置做了耐磨衬套的结构预留，可大幅降低长期使用的磨损损耗。双立柱支撑支架采用加厚冷轧钢材质的建模设定，表面做哑光黑喷塑的材质渲染处理，支架顶部设置横向传动轴固定座，用于承载传动摆臂的旋转轴，轴位处预留了轴承安装位，可保证摆臂转动的顺滑无卡顿。传动摆臂采用轻量化合金材质设计，摆臂与踏板的连接位置采用可调式连杆结构，可根据鼓手的使用习惯调整踩踏行程与锤头击打角度，适配不同演奏风格的力度需求。锤头部分采用圆形木质锤头外包毛毡的材质组合，渲染时分别对毛毡的绒面质感、金属件的电镀光泽、塑料踏板的磨砂质感做了分层材质调整，还原真实配件的视觉效果。设计过程中重点优化了踩踏的力传导路径，通过调整摆臂的杠杆比，实现轻踩即可获得足够击打力度的速度王特性，同时复位弹簧的张力参数做了多组模拟调试，保证锤头击打后可快速复位，适配快速双踩等专业演奏技巧的使用需求，整体装配体完成了运动干涉检查，模拟踩踏全过程无零件碰撞问题，各活动部件的运动行程均符合实际产品的使用逻辑。
