轻量化晶格结构机械连接支架设计

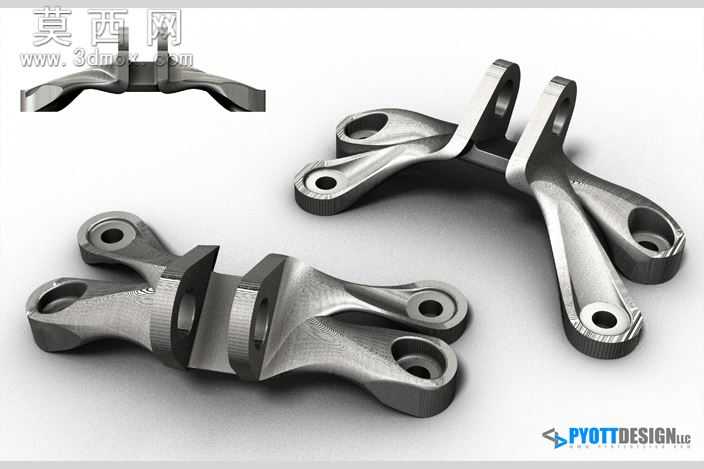

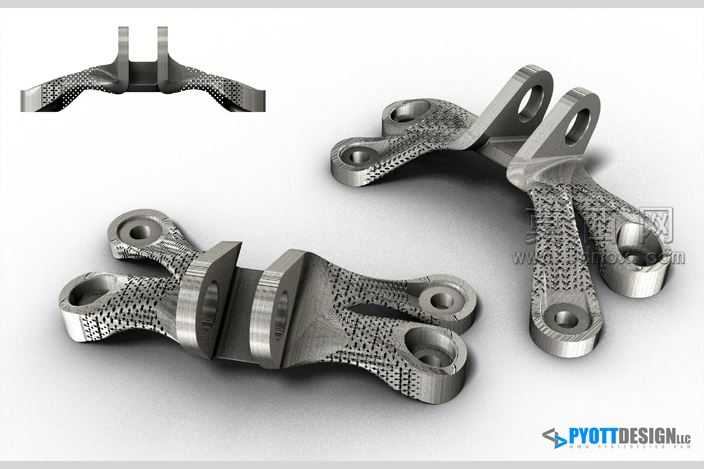

本作品为采用拓扑优化与晶格填充技术设计的机械连接支架，建模阶段基于实际载荷工况完成多轮迭代仿真，首先明确支架的安装定位基准与受力边界，将连接螺栓孔位、对接接口作为固定约束区域，针对不同载荷方向下的应力传递路径完成拓扑计算，剔除低应力区域的冗余材料，初步勾勒出支架的主承力轮廓。在主体结构的非核心承力区域，采用渐变式晶格填充方案，根据不同位置的应力大小匹配不同密度的晶格单元，高应力区域保留致密实体结构保证强度，低应力区域逐步过渡为稀疏晶格结构，在保证整体结构强度满足工况要求的前提下，最大化实现零件的轻量化减重。模型的细节处理上，所有晶格与实体结构的衔接位置均做了平滑过渡处理，避免应力集中问题，安装孔位周边做了局部加厚强化，匹配实际装配的公差要求，接口端面做了平面度处理保证对接精度。渲染阶段采用金属哑光材质模拟金属3D打印的成品质感，还原晶格结构的细密纹理与实体加工面的质感差异，通过多角度光影呈现结构的空间形态，清晰展示晶格单元的排布规律与主承力结构的走向。设计过程中针对不同迭代版本完成了多组仿真验证，对比不同晶格密度、不同结构轮廓下的应力分布与形变数据，调整局部结构的曲率与晶格填充范围，解决初始设计中局部应力过高、接口位置形变超标的问题，最终版本在减重比例大幅提升的同时，满足极限载荷下的强度要求，适配金属增材制造的工艺特性，避免打印过程中出现支撑难去除、结构易变形的问题，整体结构兼顾力学性能、轻量化效果与工艺可行性，可作为轻量化机械连接件的设计参考。
