丹佛斯VTZ054全封闭活塞制冷压缩机

　　这套三维数模还原的是丹佛斯Maneurop系列VTZ054型全封闭活塞式制冷压缩机，建模参照原厂图纸8501042完成，结构细节同时兼容VTZ038机型的安装接口，配套Rotolok截止阀的连接位也做了完整还原，可直接用于商用制冷系统的机组布局设计、管路干涉校验与选型校核工作。

　　从实际工程应用场景来看，这类压缩机是中大型商用制冷回路的核心动力部件，广泛部署在商超冷柜集群、冷库制冷机组、工业冷水机、食品加工冷链温控设备以及船舶冷藏系统当中。它的核心作用是在制冷循环里抽吸蒸发器侧完成吸热后的低压低温制冷剂蒸气，通过活塞往复运动对工质做功，将其压缩为高压高温状态后输送至冷凝器，推动整个制冷回路持续完成相变换热，为冷端提供稳定的制冷量输出。VTZ054机型针对中高背压工况做了结构优化，适配R22、R404A、R507等多种常用制冷工质，在中温冷藏、低温速冻场景下都能保持稳定的运行负载特性。

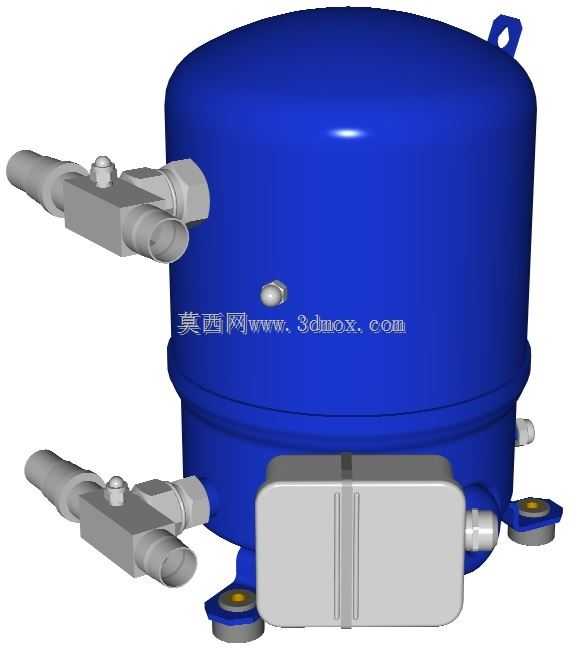

　　数模的结构还原完全贴合实物装配逻辑：主体为立式圆柱形全封闭钢壳，上壳体为冲压成型的椭圆封头，顶部预留吊装吊耳，方便整机在机组框架内的吊装就位；下壳体集成润滑油池，底部布置三个带减震胶垫的安装支脚，支脚的安装孔位、中心距都按照原厂尺寸建模，设计人员在做机组底座布局时，可以直接调取支脚轮廓匹配槽钢或钣金底座的开孔位置，提前校核减震垫的压缩空间，避免现场安装时出现孔位错位。壳体侧面的两组管路接口分别为吸气侧与排气侧，接口处配套的Rotolok直角截止阀总成做了全细节建模，包括阀体内腔的连接螺纹、阀杆端的四方操作头、接口对接的扩口螺母结构，管路设计人员可以直接在装配环境里对接吸排气铜管，提前排布管路走向，预留阀门操作扳手的活动空间，避免后期管路装配后阀门无法正常开关检修。壳体下部侧面安装的矩形金属盒为压缩机内置电机的接线盒，数模还原了接线盒的安装卡扣、进线密封接头以及盒体与壳体之间的密封垫轮廓，电气设计人员可以据此排布动力线缆的走线路径，校核接线盒开盖维护的操作空间，避免线缆过度弯折或与周边管路发生摩擦干涉。

　　建模过程中针对制冷压缩机的工程设计需求做了多处细节考量：全封闭壳体的壁厚按照实物钢板冲压厚度做了等比例还原，壳体表面的工艺焊点、铭牌安装位、工艺管封口位置都有对应特征；吸排气阀组的接口高度、伸出长度完全匹配原厂样本尺寸，在做制冷机组三维布局时，可以直接将该数模放入冷凝器、储液器、气液分离器、蒸发器的装配总成中，提前校验整机的外形边界：该机型整机高度约为立式圆柱壳体直径的1.6倍，接线盒侧向伸出长度约为壳体直径的三分之一，两侧阀门连同管路接口的总宽度需要在机组框架内预留至少单侧100mm的管路操作空间，底部支脚的安装平面到壳体最低点的距离要预留减震器的安装行程，避免运行震动时壳体与底座发生刚性碰撞。

　　从结构设计思路上，这类全封闭活塞压缩机把活塞压缩机构、驱动电机、润滑油路全部密封在钢制壳体内，仅外露吸排气接口与电气接线端，既可以避免制冷工质泄漏，也能通过壳体内部的冷冻油实现运动部件的润滑与电机散热。数模中还原的壳体底部支撑脚采用三点支撑布局，三点确定一个平面，对机组底座的平面度公差容忍度更高，配合橡胶减震垫可以有效抵消活塞往复运动产生的高频震动，减少震动向管路与框架传递，降低管路因长期震动出现焊缝开裂的风险。顶部的吊装吊耳承载能力按照整机重量设计，数模中吊耳的开孔尺寸可以直接匹配标准吊装卸扣，在做机组装配工艺规划时，可以直接模拟吊装路径，校验车间吊装空间是否满足整机就位需求。

　　对于制冷设备设计人员来说，这套数模的价值在于不需要自行从零测绘压缩机外形，所有对外安装接口、操作空间、外形边界都与实物一致，在方案设计阶段就可以完成整机管路排布、电气走线、底座开孔、维护空间预留的全部校验工作，避免后期样机装配时出现干涉返工。比如在排布并联制冷机组时，可以直接调取多台该压缩机数模对齐安装位，校核共用吸气集管、排气集管的管路走向，预留出每台压缩机阀门的操作空间与接线盒的开盖距离，保证后期现场维护时可以单独对单台压缩机进行阀门关闭、电气检修操作，不需要拆解周边管路。数模同时兼容VTZ038机型的安装接口特征，在做同系列不同冷量机型的平台化机组设计时，可以直接替换压缩机数模，底座安装孔位、管路接口位置无需大幅修改，大幅缩短机组系列化设计的周期。
