小型低压空气压缩阀体组件结构设计

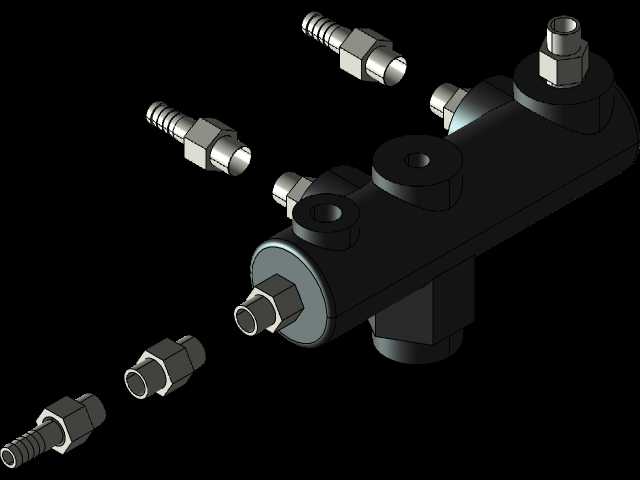

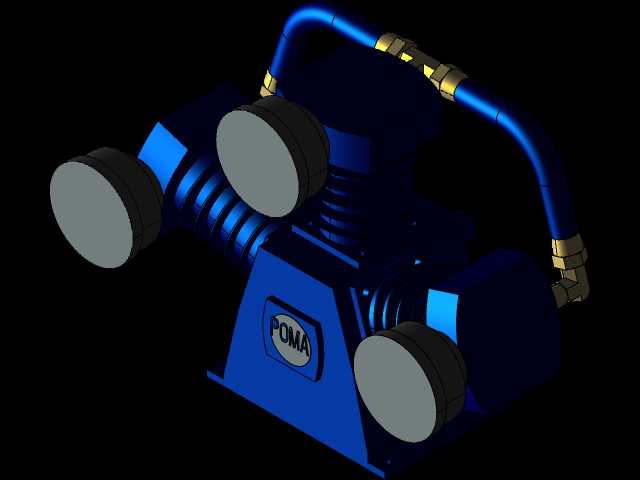

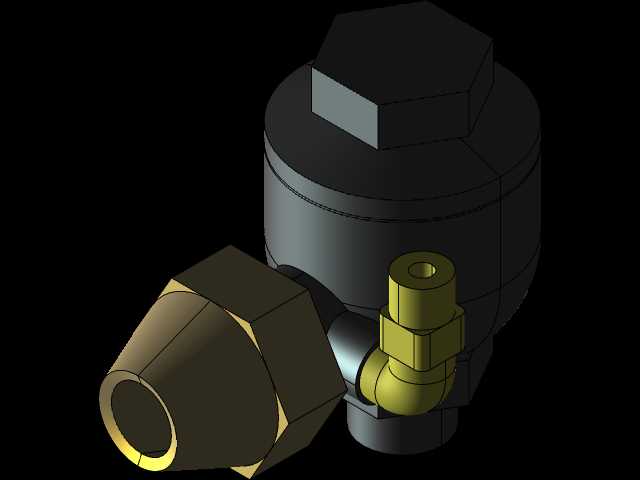

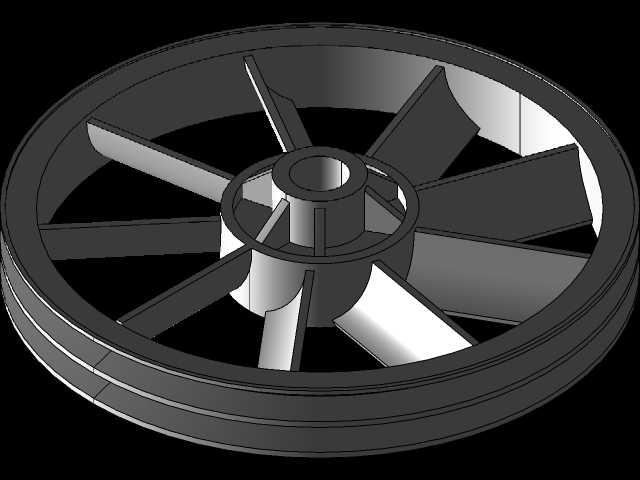

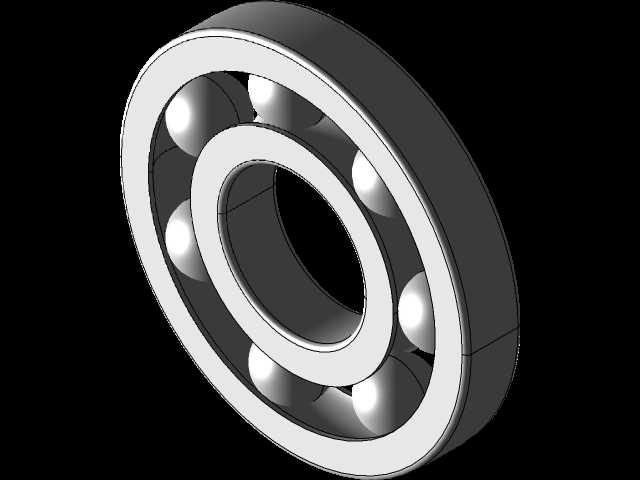

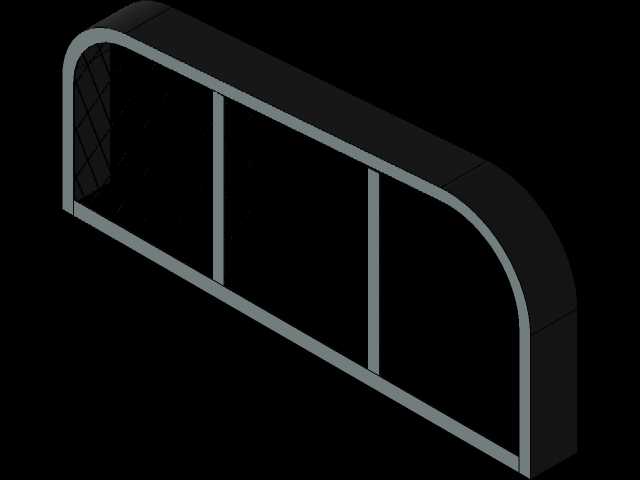

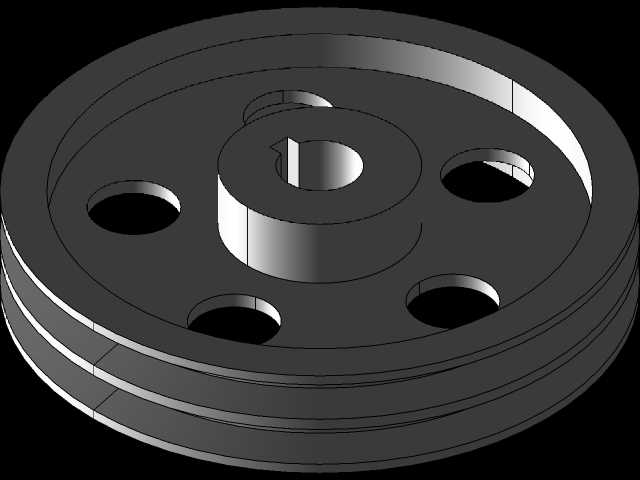

　　这套低压空气压缩阀体组件，主要面向民用及小型作业场景的低压压缩空气输送需求，常见于路边维修点位的轮胎充气作业、小型汽修门店的低压气动工具供能、家装场景下的小型喷漆作业供气环节，也可适配小型气动除尘、低压气动吹屑等工位的气路分配需求。从结构设计逻辑来看，整个组件采用一体化主阀块搭配多规格快插接头的组合形式，主阀块作为整个气路的核心分配载体，内部加工有连通的气流通道，可实现单路进气、多路输出的气路分配功能，不同输出端可根据作业需求连接不同规格的气管，分别对接充气嘴、喷漆枪、吹尘枪等不同终端作业工具，无需额外加装分路接头，减少气路连接节点的漏气风险。主阀块的外形采用圆柱主体搭配侧向安装座的结构，主体圆柱段的直径根据低压气路的通流需求设计，

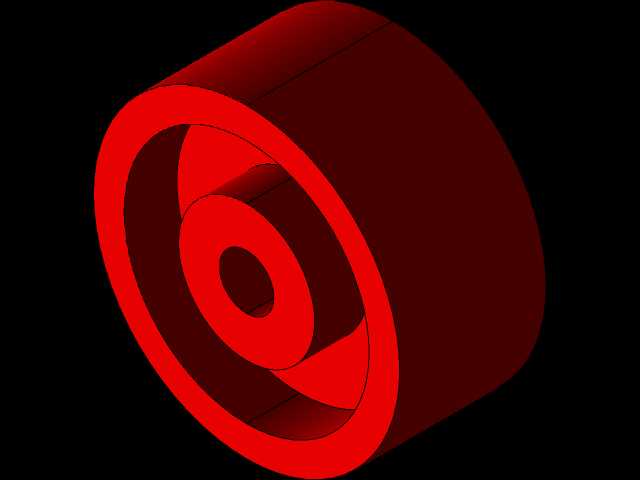

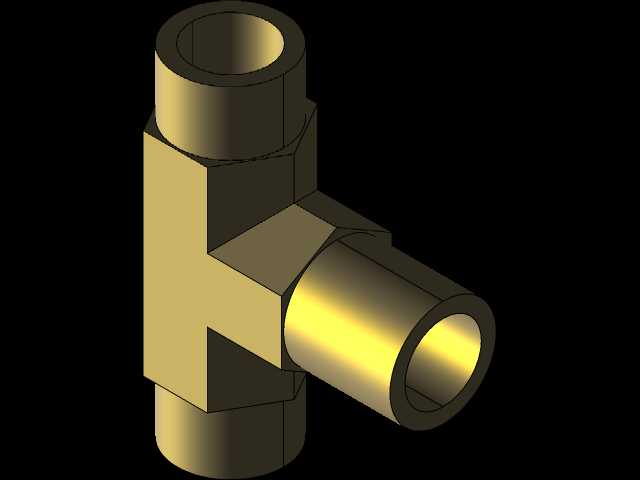

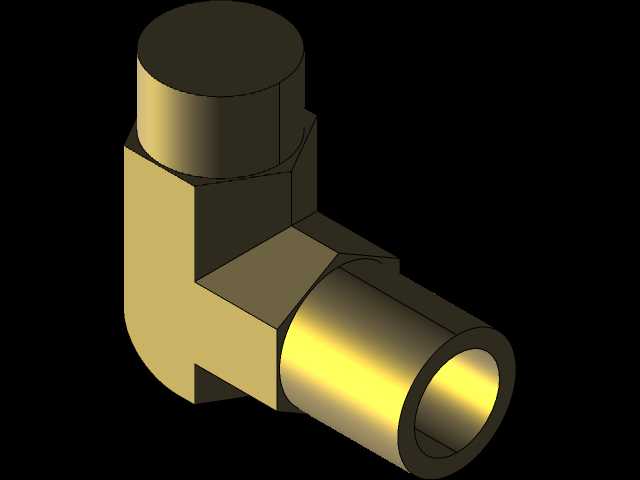

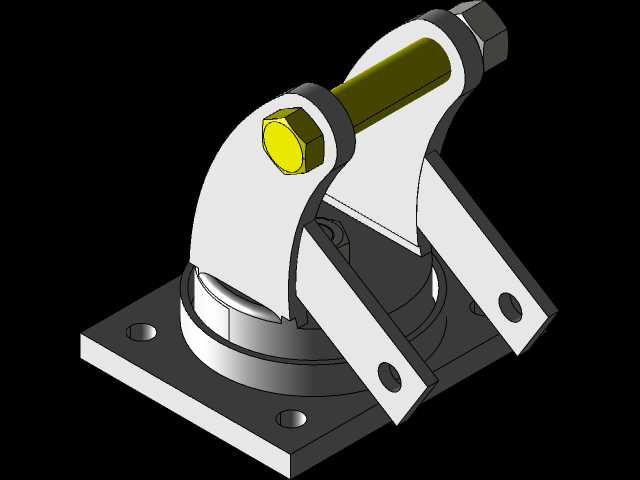

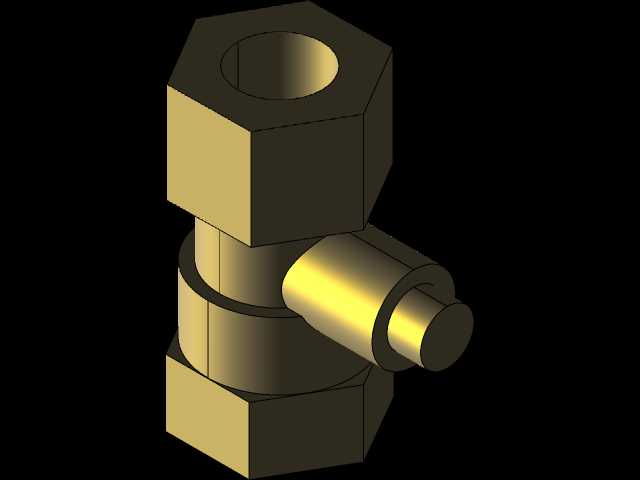

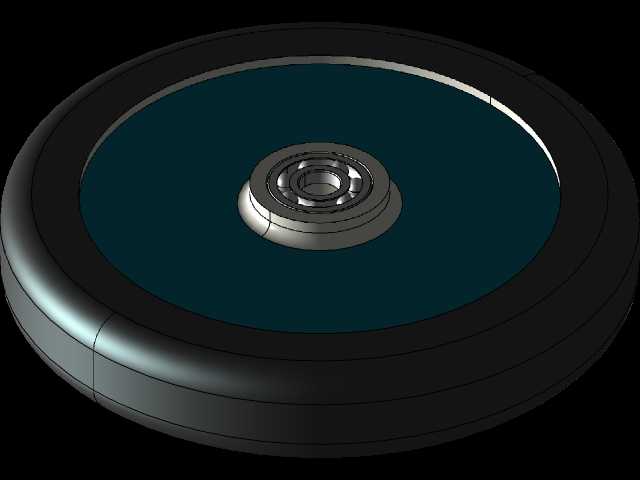

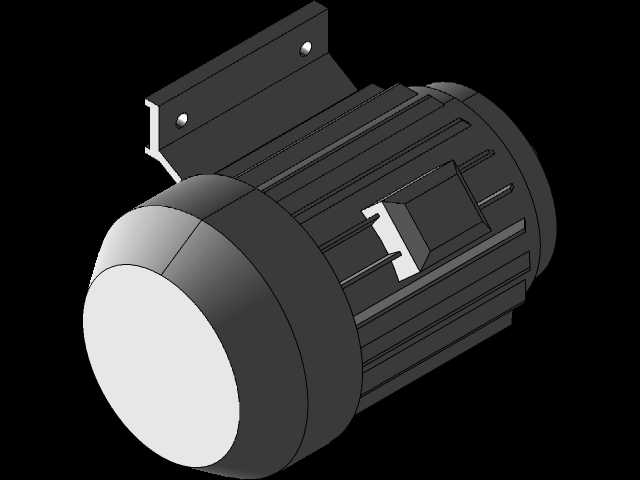

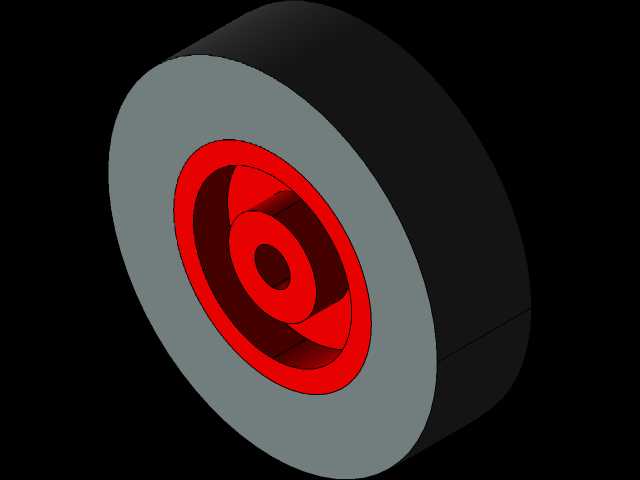

　　保证0.8MPa以下工作压力下的气流通流面积足够，不会出现供气不足导致的终端工具出力不够的问题；侧向的两个安装凸台开有贯通安装孔，可直接通过螺栓将整个阀组固定在小型空压机的壳体或者移动推车的安装面板上，安装孔的孔距按照通用小型空压机的预留安装位设计，适配市面多数民用小型空压机的安装边界，不需要额外加工转接板即可完成装配。配套的多组接头采用外螺纹加卡套快接的结构形式，不同长度、不同接口规格的接头可适配不同内径的气动软管，接头的螺纹端与主阀块的接口采用锥管螺纹配合，装配时缠绕少量生料带即可实现可靠密封，能够承受低压工况下的气压冲击，不会出现接头脱开、密封失效的问题。设计过程中充分考虑了民用场景的使用特性，整个阀组没有复杂的精密配合结构，

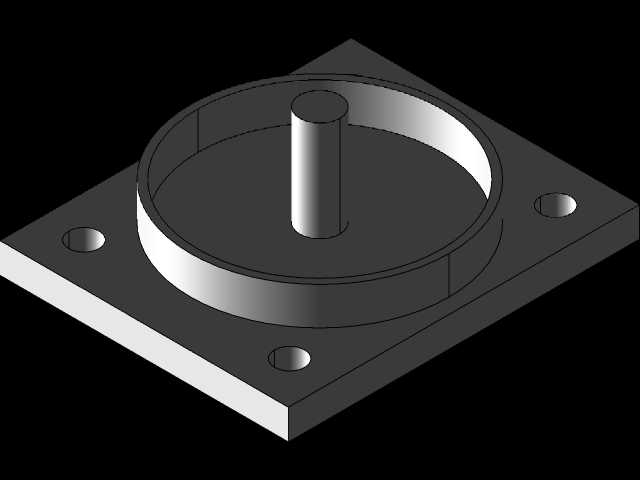

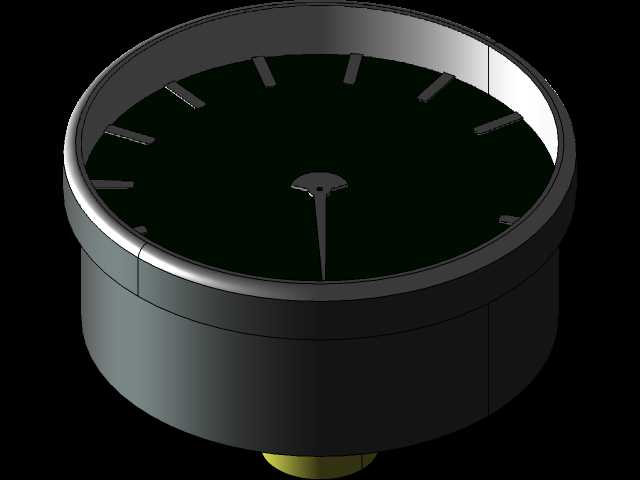

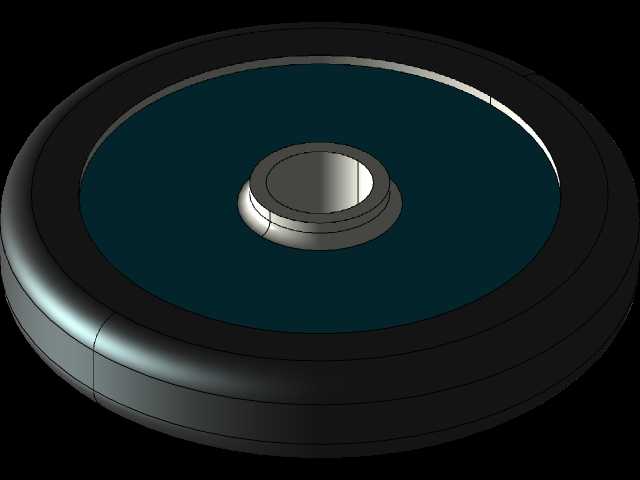

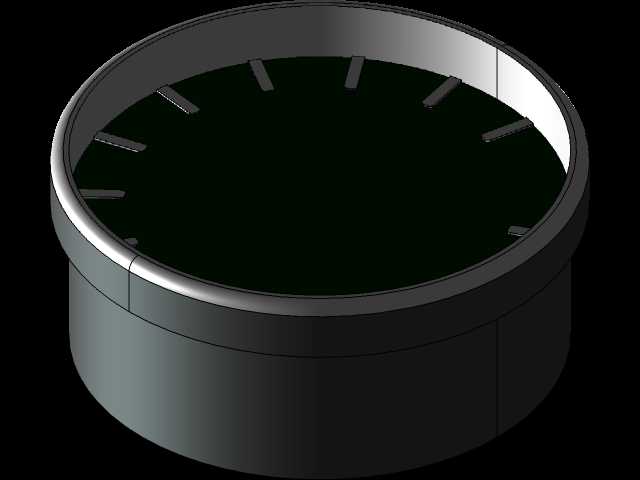

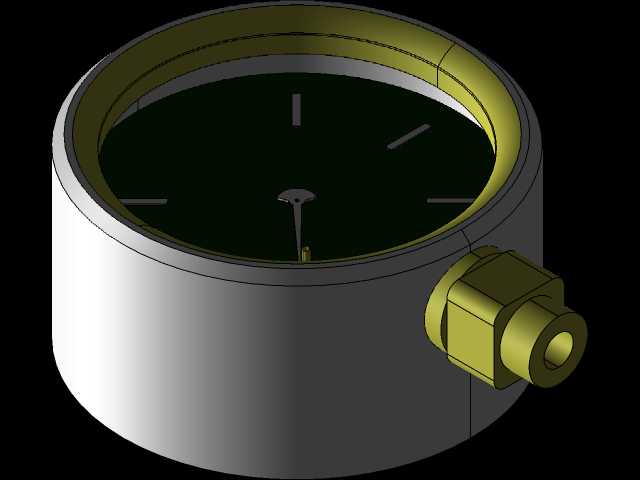

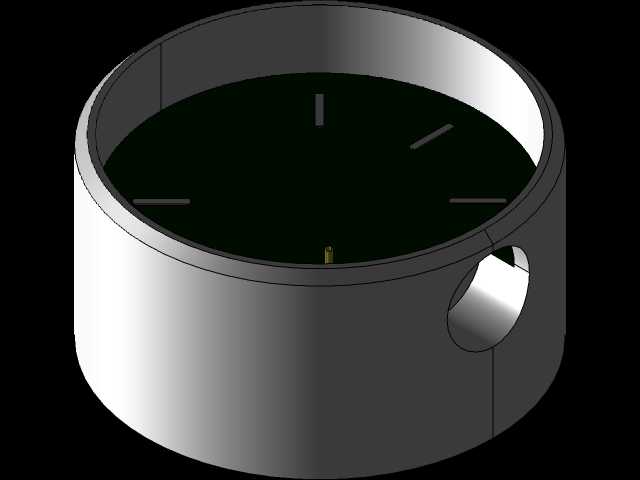

　　所有零件都采用常规金属切削工艺即可加工，主阀块可采用铝合金型材加工后做阳极氧化处理，兼顾轻量化和防锈能力，接头采用标准钢制镀锌件，采购成本低，后期维护更换方便，哪怕是没有专业维修经验的使用者，也可以自行更换损坏的接头，不需要整套更换阀组。气路通道的内壁加工时做了去毛刺处理，避免长期使用过程中通道内的毛刺脱落堵塞下游的气动工具，尤其是喷漆作业场景下，如果有金属碎屑随气流喷出，会直接影响漆面的喷涂质量，因此通道内壁的粗糙度控制在Ra3.2以下，保证气流输送顺畅无杂质。主阀块上预留的两个盲孔安装位，可根据使用需求加装气压表或者安全泄压阀，当输出气压超过设定阈值时，泄压阀自动起跳排气，避免气压过高导致气管爆裂或者终端工具损坏，不需要额外在气路中加装安全附件，进一步简化了外接气路的结构。整个组件的整体长度控制在180mm以内，最大宽度不超过80mm，安装后突出安装面的高度不超过70mm，在移动空压机上安装后不会占用过多的外部空间，也不会因为突出尺寸过大导致移动过程中发生磕碰损坏。在实际使用场景中，这套阀组可以同时支持两个作业终端同时工作，比如一路连接轮胎充气嘴给车辆轮胎充气，另一路连接吹尘枪清理作业区域的灰尘，两个气路之间不会因为同时用气出现明显的气压差，保证每个终端的供气压力稳定。接头的快插结构支持徒手插拔气管，更换不同的作业工具时不需要使用扳手等工具拆装，只需要按下接头的卡套即可拔出气管，插入新的气管后卡套自动锁死，密封可靠，操作便捷，

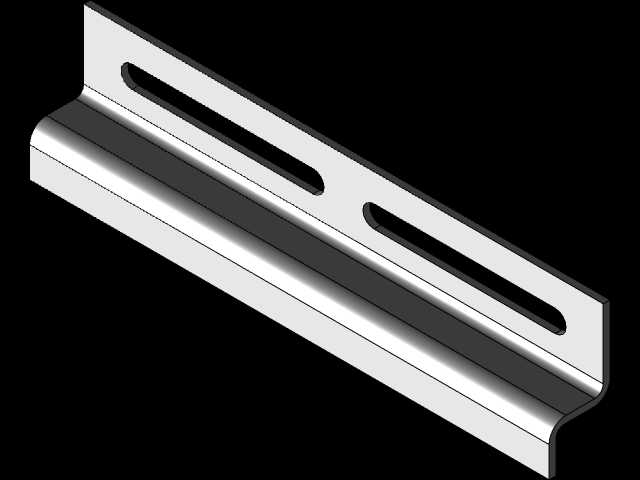

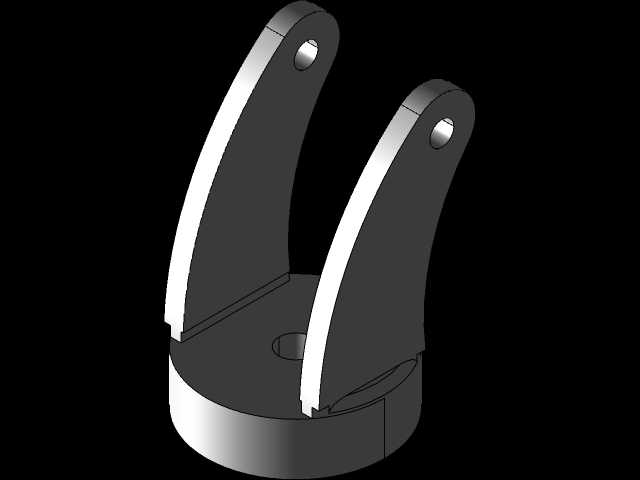

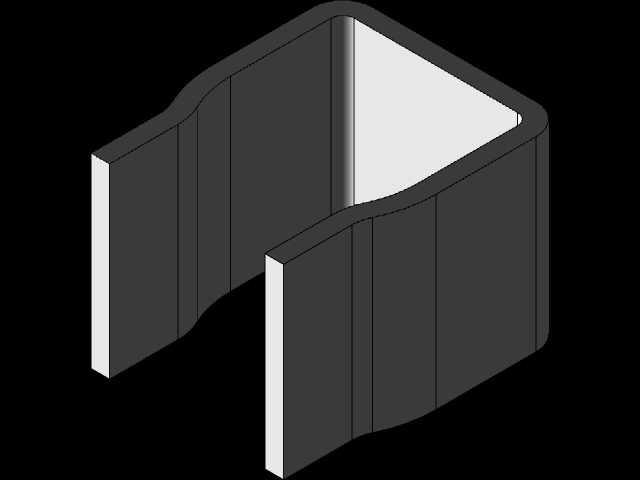

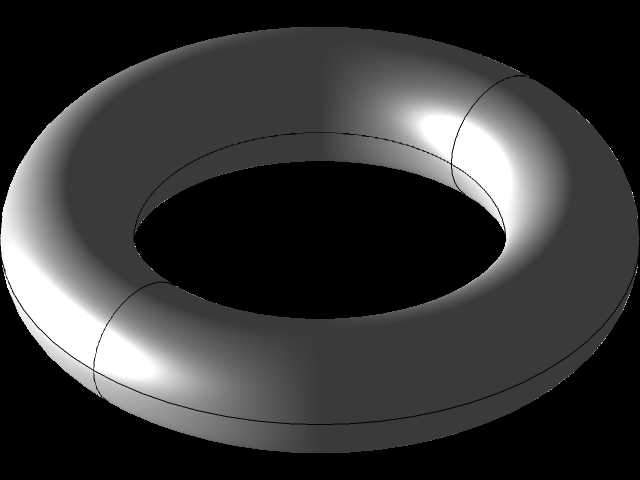

　　非常适合流动作业、需要频繁更换作业工具的使用场景。针对低压工况的密封特性，所有接头与阀块的配合面都没有采用橡胶密封圈，而是依靠锥管螺纹的配合实现密封，避免了橡胶密封圈长期使用老化导致的漏气问题，在常温环境下的使用寿命远高于带密封圈的接头结构，减少日常维护的频次。主阀块的表面做了哑光氧化处理，不会因为长期暴露在户外或者潮湿环境下出现锈蚀，哪怕是在雨天的户外维修场景下使用，也不会因为阀体锈蚀导致接头拆不下来的问题。安装座的厚度设计为8mm，有足够的结构强度，哪怕安装时螺栓的拧紧力矩稍大，也不会出现安装座断裂的问题，能够承受日常使用过程中的震动和拉扯，比如气管被意外勾拽时，安装座可以承受足够的拉扯力，不会导致整个阀组从安装位脱落。
