Bb磁条读卡器手持终端结构设计

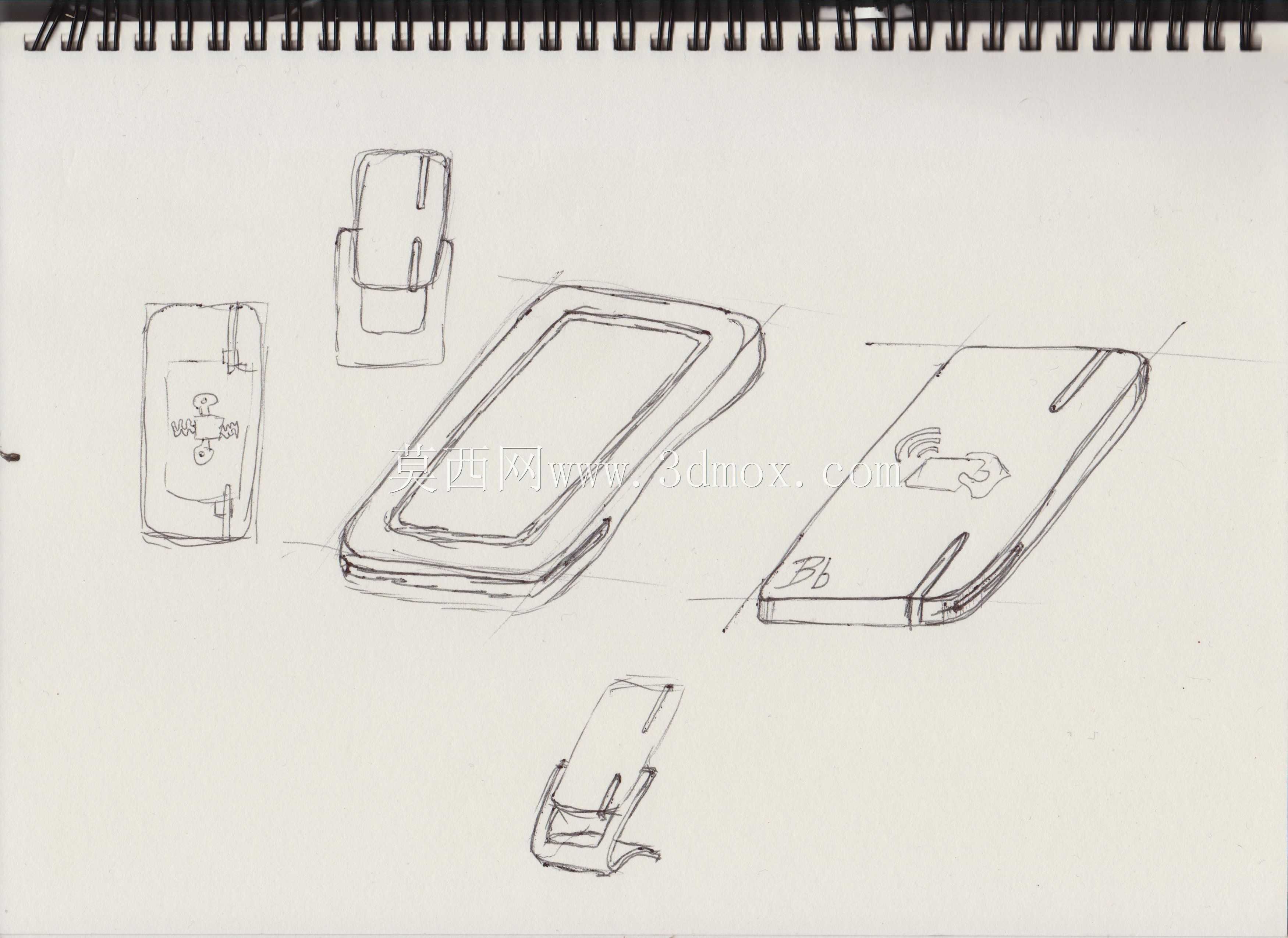

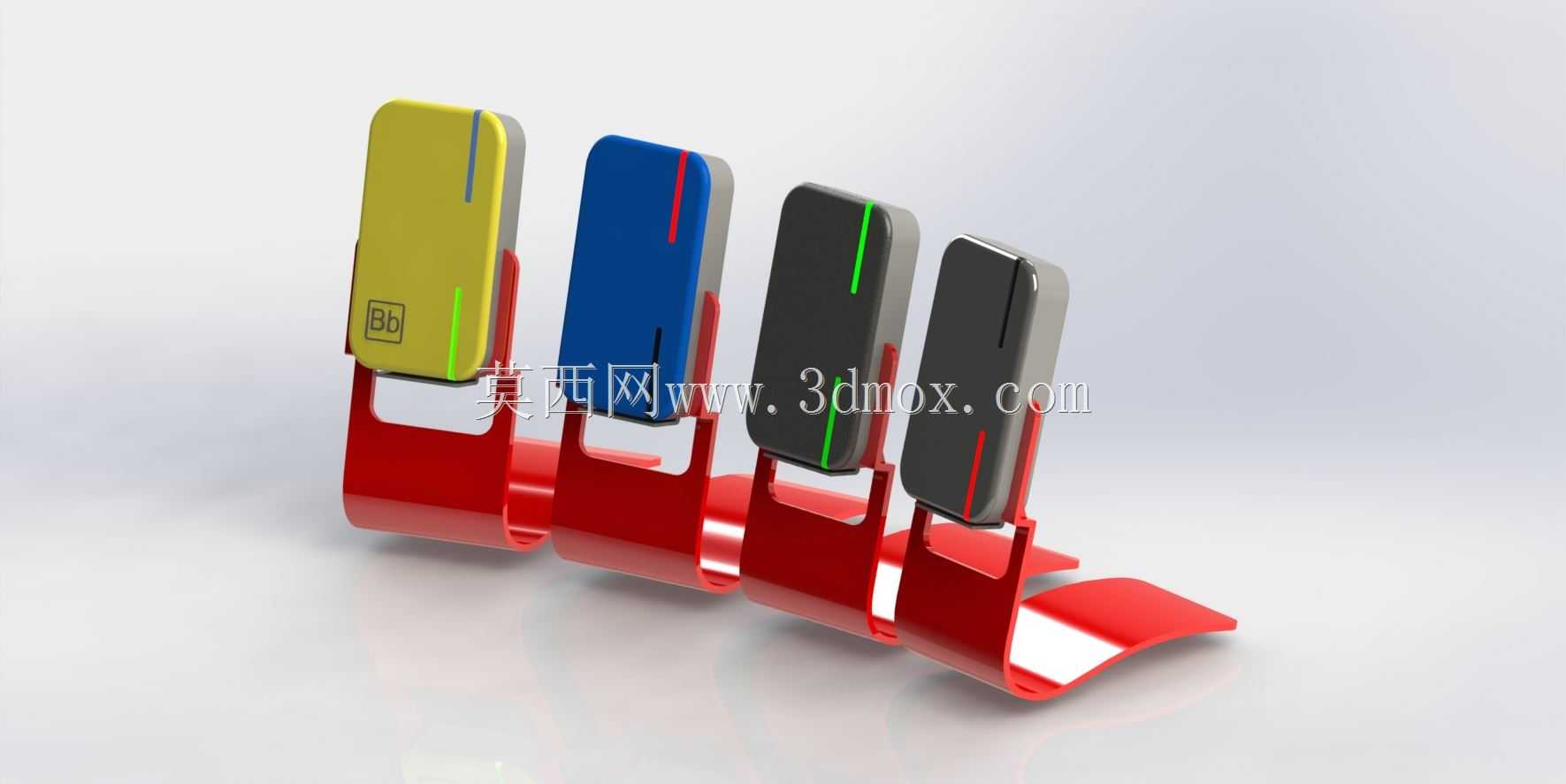

　　这套结构围绕磁条读取与近场检测两类使用动作展开，外壳在顶部透明条下预留3个LED位置，底部布置2个LED，灯光不是装饰件，而是把设备当前所处的工作阶段直接反馈给操作者。绿色对应磁条当前正在执行的功能点亮，属于正常作业提示；基本操作开启后蓝色点亮，提示设备进入可操作状态；打开WiFi操作时红色点亮，用于区分无线连接相关状态。若设备已打开但不可操作，或错误被清除，红色同样承担异常提示；磁条读卡器或接近检测器底部LED亮起，表示读取端已经进入有效感应范围。支付成功后显示红色，支付未成功则保持清除状态，避免前一次操作残留灯光误导下一笔交易。

　　外形按手持作业边界控制，整机长宽高为69mm×115mm×21.9mm，厚度方向尽量压缩，使单手握持时拇指能够自然落到操作区，背部与侧边的过渡面不需要额外包覆软胶也能形成稳定握持。底部滑动支架是结构里很关键的一部分，它不承担电子功能，却决定桌面放置角度和读卡姿态：支架滑出后，机身可以斜立在柜台或检修台上，操作者不必一直手持；支架收回后，外轮廓保持平整，便于放入工具包或收银抽屉。支架滑道与壳体之间保留装配间隙，同时通过限位面控制脱出位置，防止反复滑动后支架偏摆。

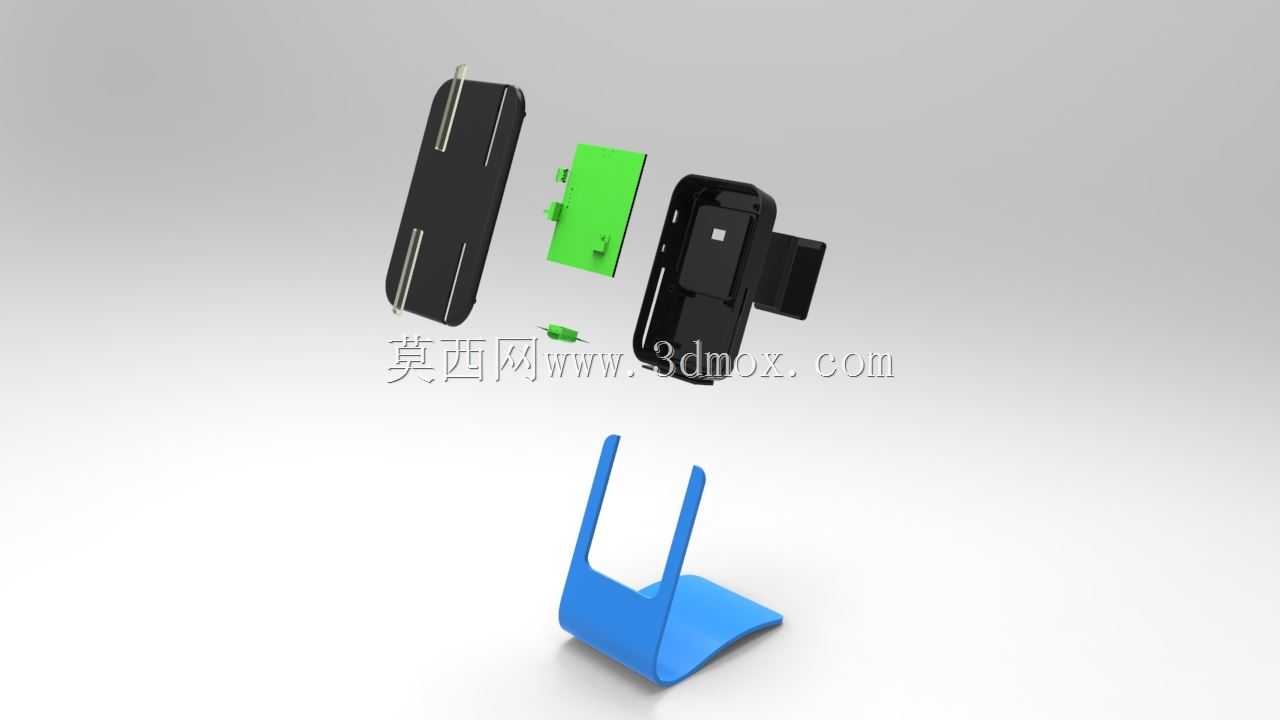

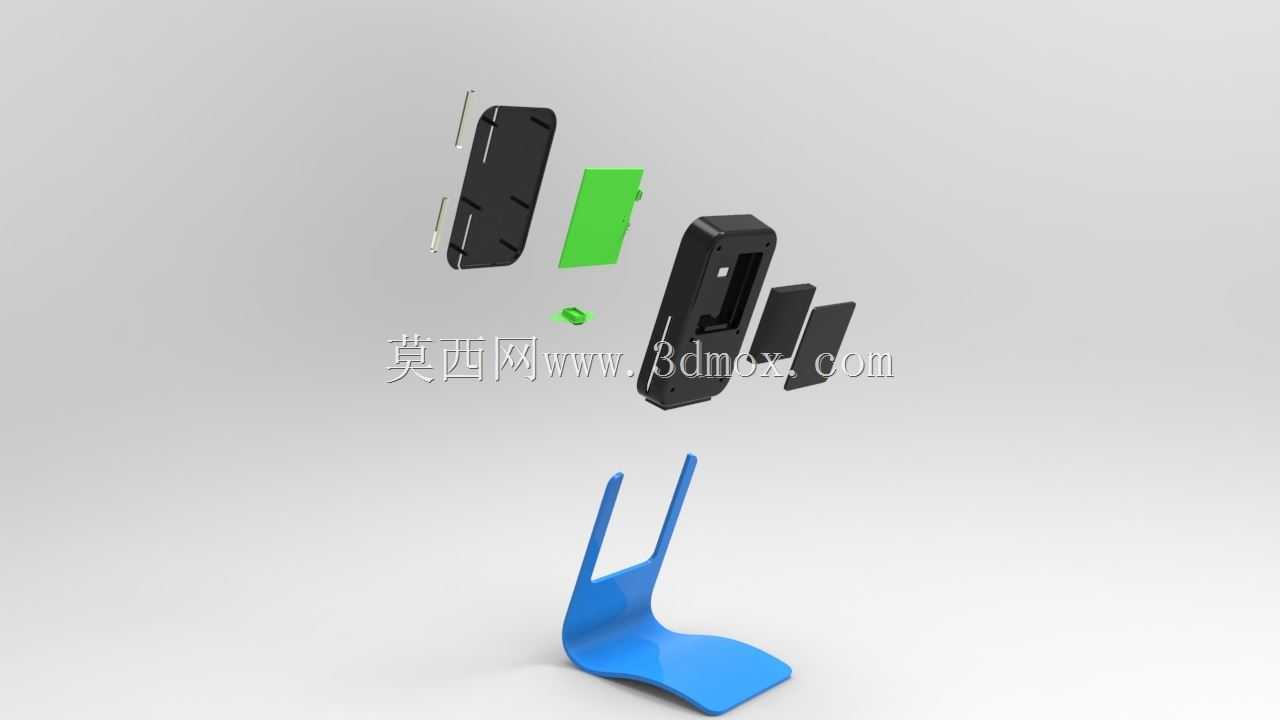

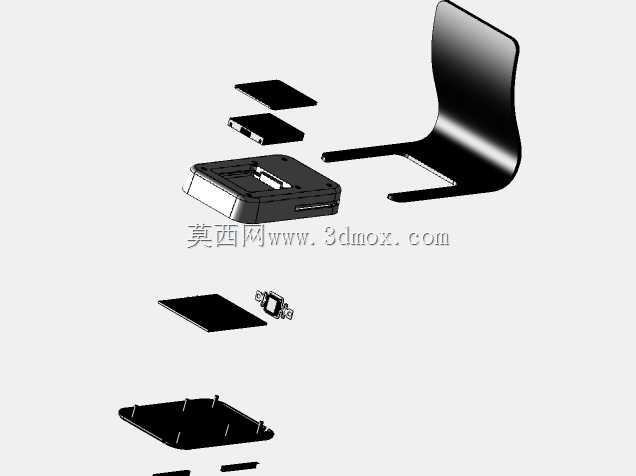

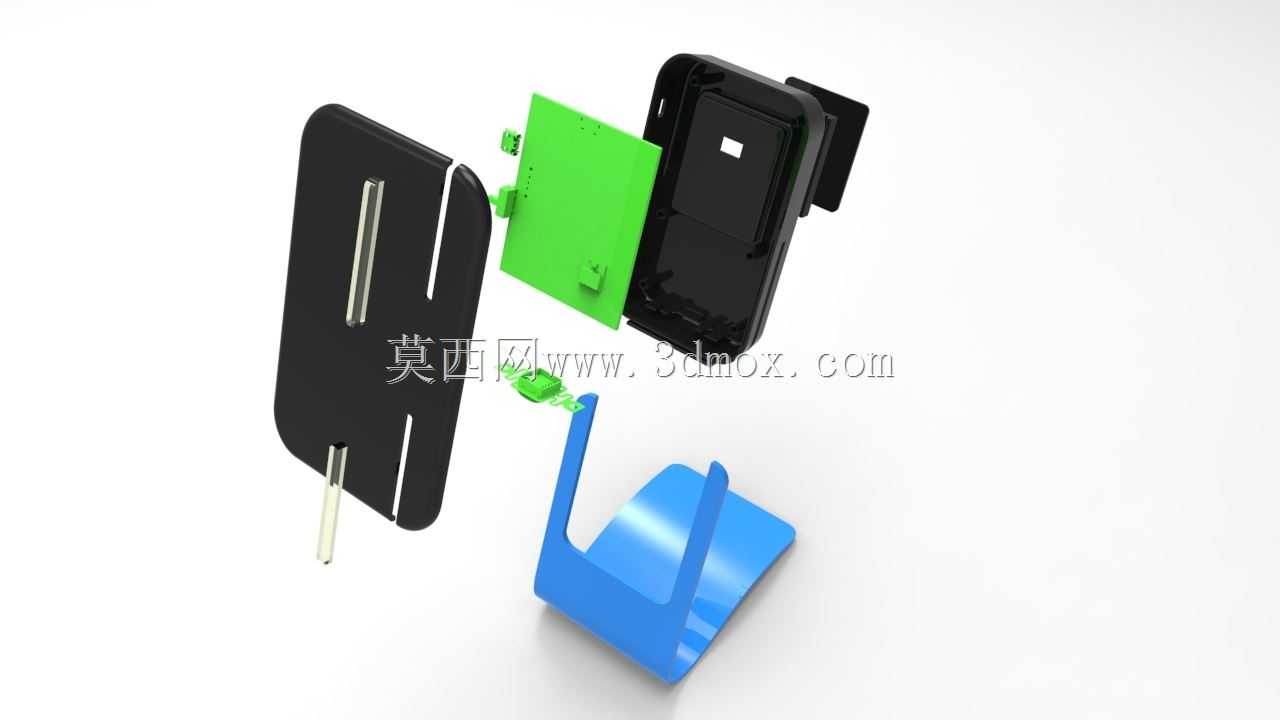

　　壳体采用注塑组件思路拆分，前壳、后壳、内部PCB固定柱、透明灯条和支架分别成型，再通过卡扣与螺钉组合。嵌入式开关布置在机身侧面靠近握持区的位置，开关外缘低于壳体表面，可减少口袋、工具包内误触；开关孔位周围设置挡水和防尘台阶，虽然不是高等级密封结构，但能应对柜台日常泼溅和灰尘堆积。磁条读取通道沿机身长边布置，槽口导入端做圆角扩口，卡片滑入时即使有轻微偏角也能被导向磁头位置；接近检测区域则与底部灯位相邻，维修人员可通过灯光快速判断感应端是否工作。

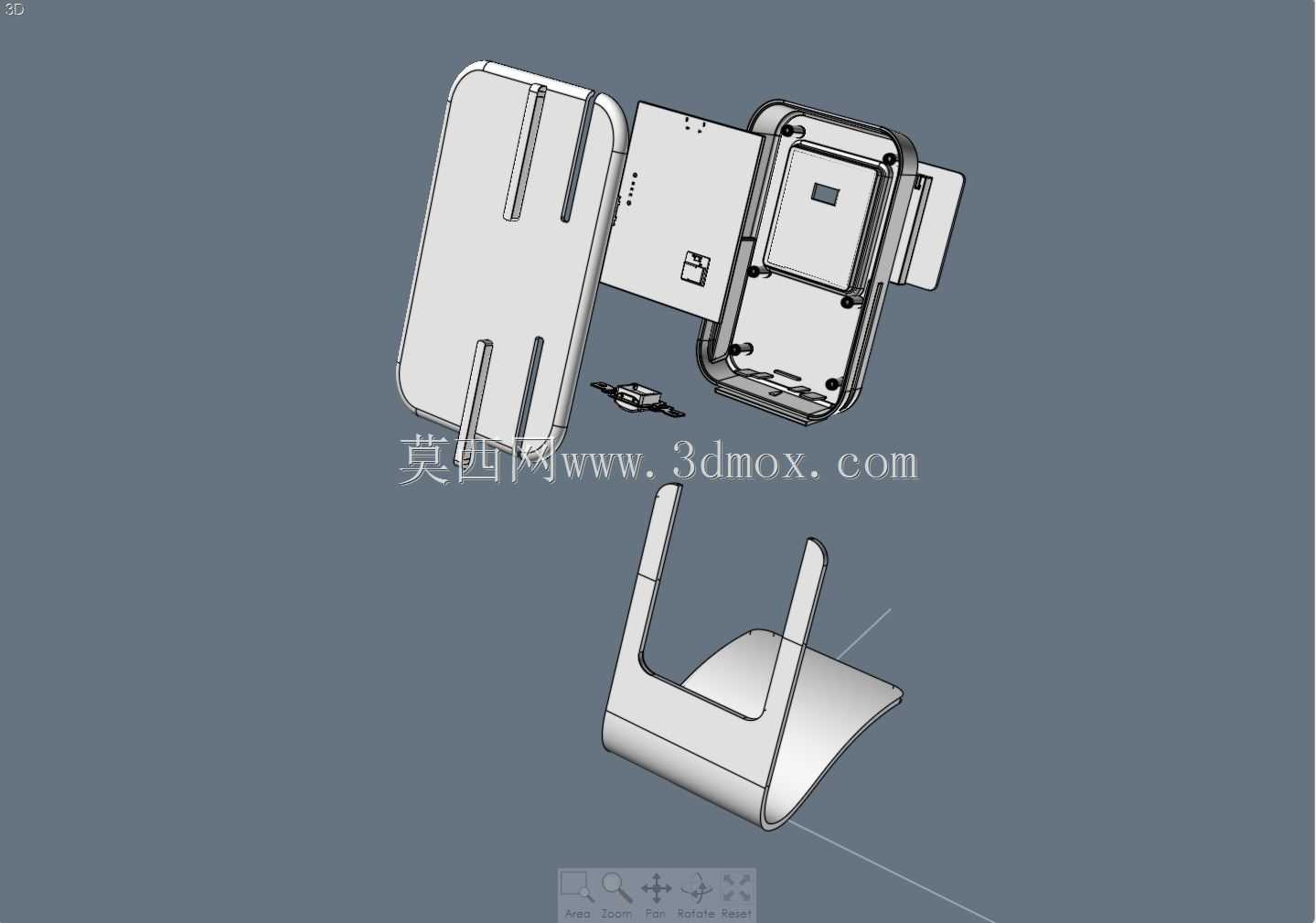

　　建模时先把磁头、PCB、LED、电池或接线空间作为内部硬点摆好，再围绕这些硬点生成外壳。顶部透明灯条需要同时满足遮光与导光：每个LED之间增加隔光筋，避免相邻颜色串光；透明件外侧做微纹理或磨砂处理，使光点扩散成均匀面光，而不是裸露灯珠。底部灯位靠近读取面，透光窗口与壳体表面齐平，减少积污死角。磁头安装位设置微调空间，固定柱周围留出具象修模余量，方便试模后补偿卡片读取压力。

　　从实际场景看，这类设备既可能固定在零售柜台，也可能被巡检、票务或会员管理环节随身携带。固定使用时，支架角度要让屏幕和灯条朝向操作者；手持使用时，21.9mm的厚度不能在掌心形成明显棱线，因此后壳采用连续曲面，螺钉柱隐藏在内侧，外表面不出现突兀凸点。卡片通道入口与支架滑出方向需要错开，避免支架展开时干涉刷卡动作；侧面开关也不能落在磁条滑动路径上，防止用户刷卡时误按。

　　结构细节上，PCB固定柱顶端保留热熔或螺钉锁紧面，柱根加筋以承受跌落冲击；壳体四周卡扣间距按长边密、短边疏的方式布置，保证装配后接缝均匀。透明灯条与外壳的配合采用嵌入槽加局部倒扣，既方便装配，又能在维修时拆开。底部LED窗口靠近检测面，光线朝向操作者斜上方，而不是垂直直射，避免强光刺眼。磁头附近的壳体壁厚局部加厚，以抵抗卡片反复插拔带来的磨损；滑道区域则选用较低摩擦的接触面，必要时可在支架内侧增加耐磨片。

　　整体设计没有追求复杂外观，而是把灯光状态、刷卡导向、手持厚度、支架角度和注塑装配放在同一套壳体里处理。对结构工程师而言，后续细化时应重点核对磁头压缩量、LED隔光效果、支架限位强度以及开关按压手感；对选型人员来说，这种紧凑手持结构适合需要快速读取、状态提示明确、同时兼顾桌面放置和移动使用的场合。
