单孔式聚合物粘度流变测试装置

　　这套立式单孔流变测试装置，核心定位是实验室与产线质检环节里针对聚合物流变特性开展定量表征的专用检测设备，日常多用于高分子材料研发、塑料改性配方验证、熔融树脂加工参数标定这类场景：在注塑、挤出、吹塑等高分子成型工序前，技术人员需要通过该装置获取材料在不同剪切速率、温度条件下的粘度变化曲线，以此预判材料充模流动状态、调整成型工艺参数，避免出现充模不满、内应力集中、制品翘曲等加工缺陷。

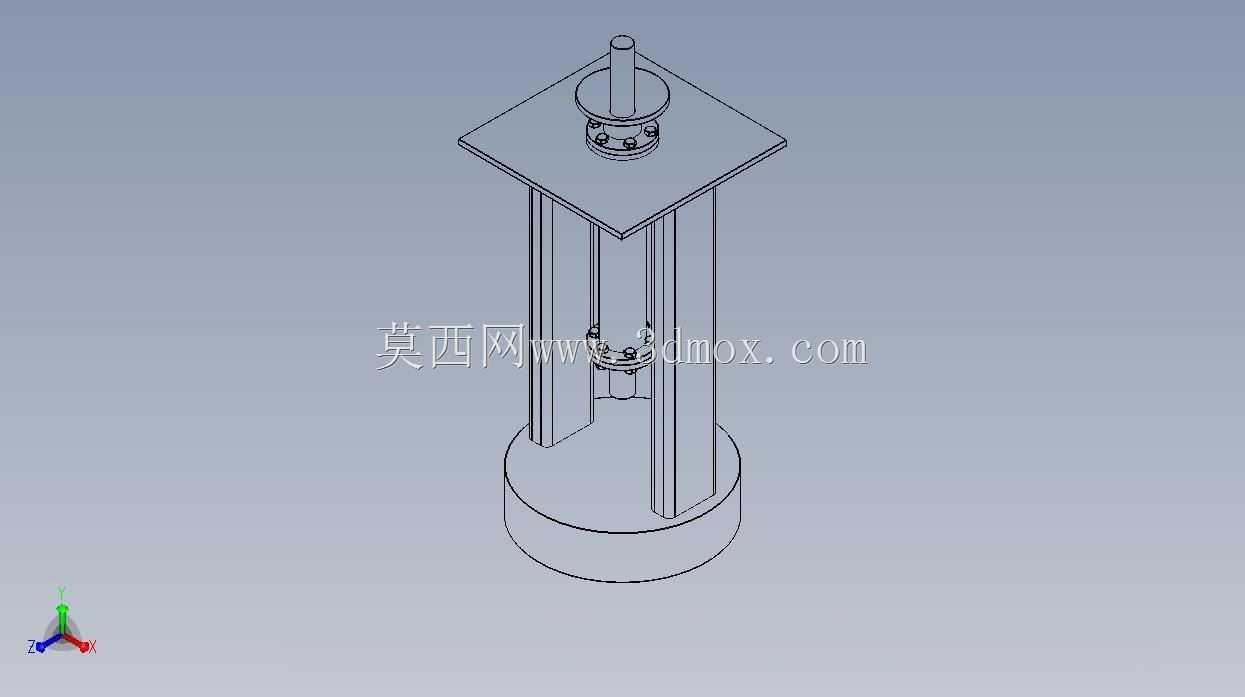

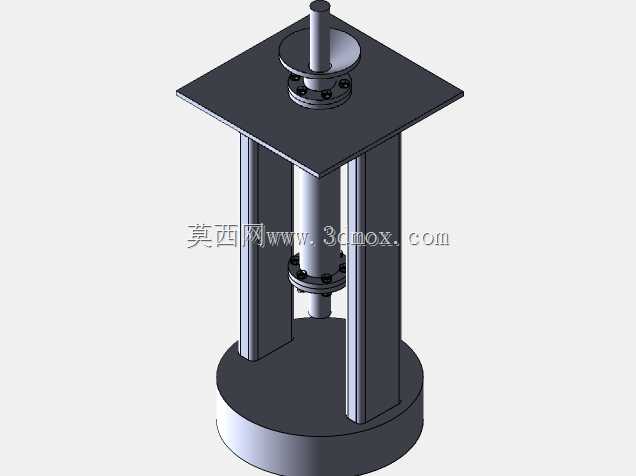

　　从整机结构布局来看，装置采用上下分层的立式同轴架构，底部为圆形配重基座，依靠大直径实心底座降低整机重心，测试过程中主轴高速剪切或加载时不会出现倾覆、晃动，基座台面预留了试样容纳腔的安装定位面，可适配不同规格的试样杯、温控套筒组件；中部采用三根平行立式光杆作为支撑导向立柱，沿基座圆周均匀分布，既为顶部加载组件提供稳定的支撑刚性，又留出了四周开放式的操作空间，操作人员更换试样、清理腔室、拆装夹具时不会被侧板遮挡，日常维护的可达性较好。顶部为方形安装顶板，板面对应加工有立柱穿装孔、驱动组件定位孔，顶板中心位置布置剪切测试主轴组件：主轴上端伸出顶板作为动力输入接口，可对接伺服旋转驱动单元或者轴向加压驱动件，主轴下端延伸至下部试样腔内部，末端可装夹单孔测试转子或者压料柱塞，主轴与顶板之间设置带多组紧固螺钉的连接法兰盘，通过周向均布的锁紧螺钉消除主轴装配间隙，保证传动同轴度，避免测试过程中转子偏心带来的测量数据偏差。

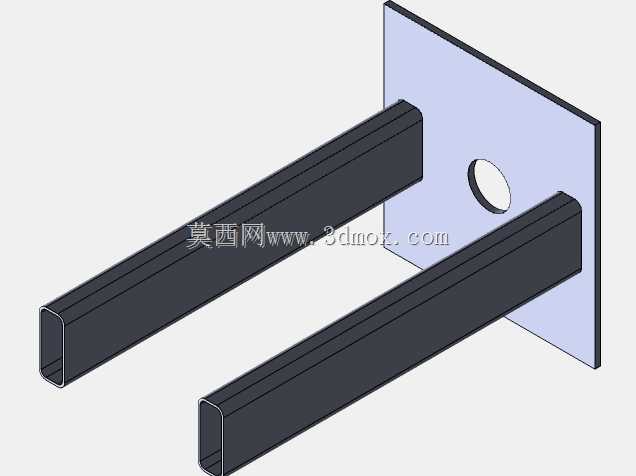

　　结构设计阶段优先考量了测试工况的实际需求：流变测试对传动同轴度、框架刚性的要求极高，若支撑框架受力变形，会导致转子与试样腔内壁发生刮蹭，直接改变剪切间隙，使得粘度测量结果出现系统性偏差。因此三根支撑立柱选用高强度圆钢加工，两端分别与底座、顶板采用止口定位配合，装配后整机框架的轴向加载变形量控制在极小范围内，即使测试高粘度熔融聚合物时，柱塞承受数牛至数十牛的轴向反力，顶板的下沉偏移量也不会影响测试间隙精度。顶部的连接法兰采用分体式抱紧结构，松开周向螺钉即可快速调整主轴的伸出长度，适配不同深度的试样杯，锁紧后即可完全固定主轴位置，既满足不同测试标准的工况切换需求，又不用整体拆解顶部驱动组件，调试效率远高于一体式焊接机架。

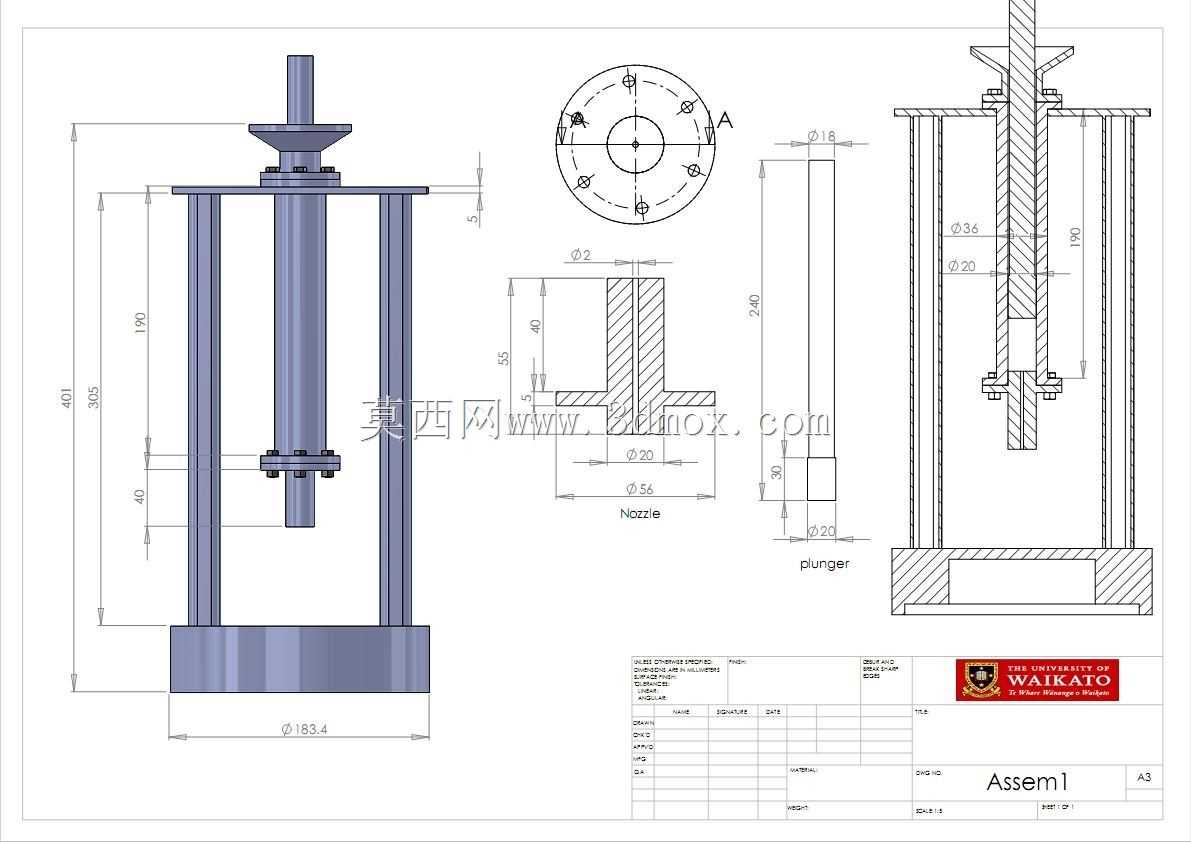

　　从安装边界与外形尺寸来看，整机为直立窄幅布局，底部圆形基座的直径约为整机最大宽度，占用实验台台面的面积不足0.1平方米，常规实验室通风橱内、材料测试台面上都可以直接放置，不需要额外做地基固定；整机高度方向预留了足够的操作行程，主轴上下可调行程覆盖常规流变测试的试样高度范围，顶部驱动接口的尺寸适配市面主流的伺服电机、扭矩传感器安装法兰，不需要额外加工转接板即可完成动力单元拼装。装置的所有外露结构件都做了表面阳极氧化或者发黑处理，测试过程中溢出的熔融树脂、清洗用有机溶剂不会腐蚀机架表面，长期在带温控的高温测试环境下使用也不会出现变形、锈蚀问题。

　　实际使用时，操作人员先将待测聚合物试样预热至测试温度后放入底部试样腔，将对应规格的单孔转子或者柱塞装夹在主轴下端，调整顶板位置使测试头完全浸入试样内部，锁紧法兰连接螺钉后即可启动测试：驱动单元带动主轴以设定转速旋转，或者以恒定速度向下压动试样，配套的扭矩、压力传感器采集主轴受到的反作用力，通过内置的流变学公式换算即可得到材料的表观粘度、剪切速率、流动指数等关键参数。开放式的立柱布局也方便后期加装温控加热套、保温罩、温度传感器等附件，不需要改动主机架结构即可拓展恒温流变、高压流变等测试功能，整套结构没有复杂的异形传动件，加工难度低、装配调试逻辑清晰，既可以作为高校材料实验室的自研教学实验装置，也可以作为工业质检环节的专用离线检测工装，为高分子材料的配方开发与工艺优化提供可靠的结构载体。
