SC14机械增压器进气口密封连接法兰

　　这套法兰结构面向小排量机械增压改装场景，匹配SC14 Roots式容积增压器的进气侧接口，核心作用是在增压器壳体与节气门体、进气歧管或者定制进气导管之间建立刚性密封连接面，阻断增压工况下的压缩空气泄漏，同时承担两侧管路的定位与载荷传递。

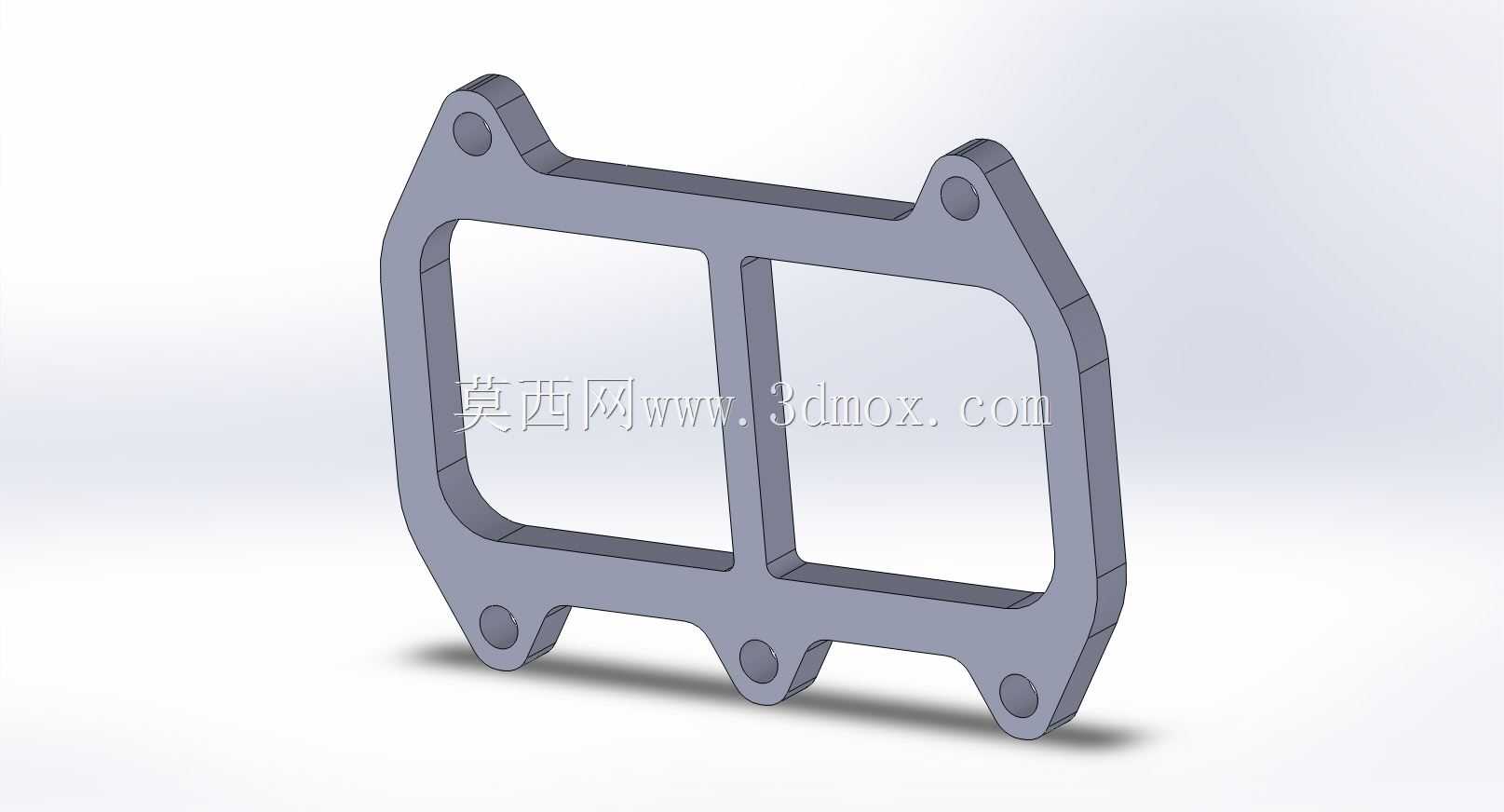

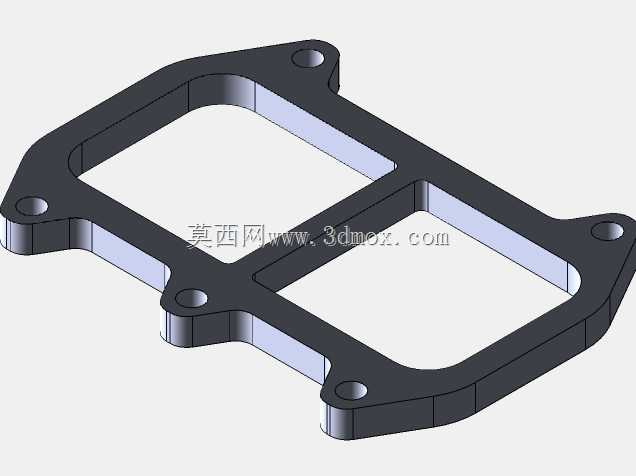

　　从现场装配逻辑来看，法兰本体采用薄板式等厚轮廓，整体为带中隔筋的双窗口框形结构：中间竖向加强筋将通流区域分隔为两个独立矩形气道，与SC14增压器转子腔的双腔进气口轮廓完全对应，避免气流在入口处出现突扩涡流；外轮廓随增压器壳体安装面的边界随形延展，六个安装耳位分布在法兰上下两侧的边角位置，耳位中心预制通孔，用于穿装紧固螺栓，孔位间距、耳位凸出高度均严格对齐原厂增压器壳体的螺纹孔坐标，装配时无需对周边管路做二次切割修配。

　　设计阶段首先要锁定的是安装边界：法兰贴合面的平面度需控制在密封面要求范围内，薄板厚度既要满足螺栓预紧下的抗弯刚度，防止压紧后板面翘曲造成密封压痕不均，又要控制整体轴向占用尺寸，避免在发动机舱紧凑布局中与散热器、水管、线束支架发生运动干涉。六个螺栓孔采用间隙配合设计，预留少量装配公差补偿量，允许现场对接时微调增压器与进气管路的同轴度，降低改装件累计公差带来的装配应力。

　　法兰的内孔窗口边缘做了顺滑过渡处理，没有尖锐直角凸起，气流从节气门进入增压器转子腔的流道截面保持连续，减少进气阻力；外轮廓的尖角位置全部倒圆，既消除钣金/铣削加工后的应力集中点，也避免安装操作时割伤密封胶垫。中隔筋的宽度与增压器壳体中间隔墙厚度一致，装配后隔墙两侧的气道完全独立，不会出现两腔气流串扰，保证转子进气填充效率稳定。

　　在实际车辆改装与定制动力装配中，这类法兰通常搭配对应厚度的耐油耐温密封垫片使用，两侧结合面清洁后依次预紧对角螺栓，再按扭矩要求分步紧固，可在增压正压工况下长期维持密封性能，既适配原厂SC14增压器的替换维修，也满足自定义进气路径、后置节气门布局等改装方案的连接需求，建模过程中所有安装孔位、轮廓边界、通流窗口尺寸均按实物接口逆向校核，可直接用于后续机加工、激光切割下料或者3D打印样件试制。
