丰田SC14增压器排气口密封法兰结构

　　该零件为适配丰田SC14机械增压器排气接口的密封连接法兰，主要应用于民用车辆动力改装、定制化增压管路搭建以及老旧增压机型维修替换场景，在整套增压进气回路中承担接口对位、端面密封、载荷分散的核心作用。SC14作为罗茨式机械增压器，其排气出口为双腔并列的异形矩形结构，原厂接口与后续中冷器、节气门段管路对接时，若直接采用平面裁切的密封垫，极易出现边角压合不实、高压窜气、螺栓孔对位偏差等问题，这款法兰正是针对该接口的特殊轮廓做的专属适配结构。

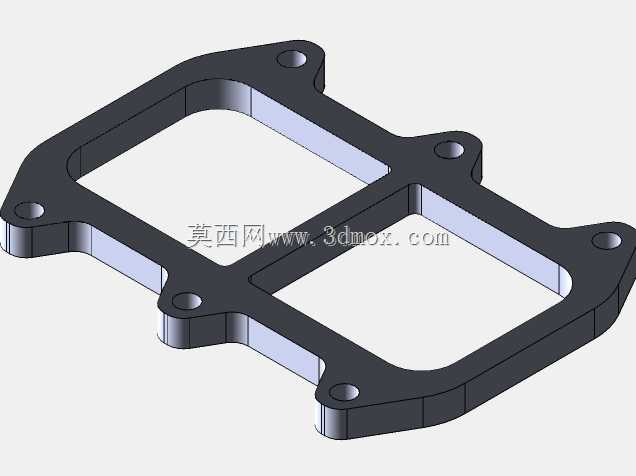

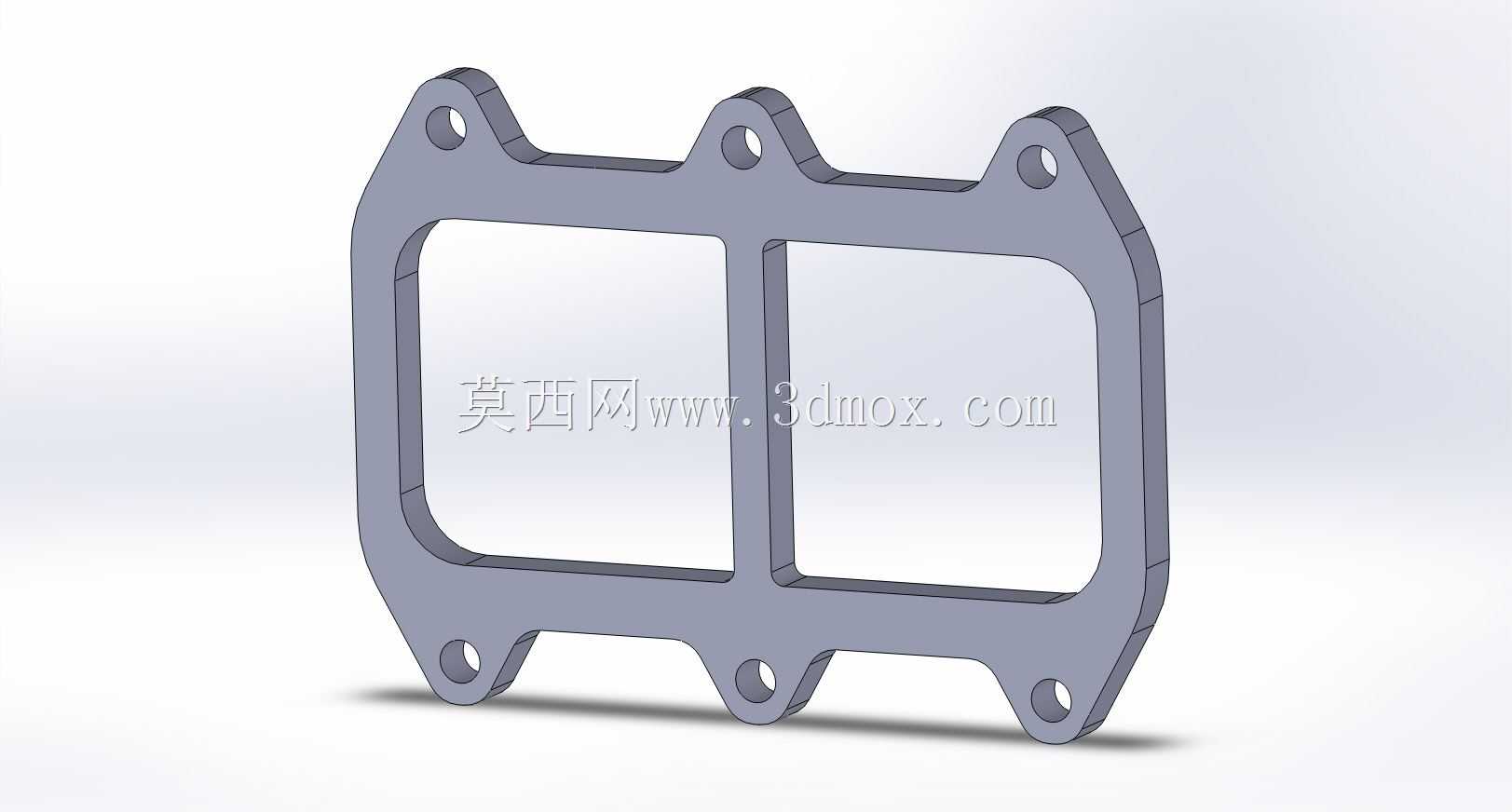

　　从结构设计逻辑来看，法兰整体采用薄型等厚板材加工成型，轮廓完全跟随增压器排气口的外边界延展：中部设置一道竖向加强筋，将两个独立的矩形排气通道完全分隔，避免两个腔道的气流在接口处发生串扰，同时这道中筋也大幅提升了薄法兰的整体抗弯刚度，在螺栓拧紧过程中不会出现中部拱起、密封面翘曲的问题。法兰周向均匀布置6个贯通安装孔，上下各3个，孔位完全匹配SC14增压器排气端的原厂螺栓孔坐标，安装时无需对增压器本体或者对接管路做二次打孔修配，直接套入定位螺栓即可完成对位。每个安装孔位置都做了外凸的圆弧耳台设计，耳台处的材料宽度大于法兰主体边梁，一方面让螺栓压紧力可以均匀扩散到密封面全域，避免局部压强过高压裂密封垫片，另一方面也规避了尖角位置的应力集中，在长期受发动机振动、管路热胀冷缩拉扯的工况下，耳台位置不会出现裂纹断裂。

　　法兰的内轮廓完全复刻增压器排气口的双腔流道形状，通道边缘无多余凸台、无缩径台阶，气流从增压器转子腔排出后可以平顺进入后续管路，不会因为接口处的突兀变径产生局部涡流，减少增压气流的压力损失。法兰的上下边缘做了对称的折线收边造型，既避开了增压器壳体周边的凸起安装座、油管走线位，也在有限的轮廓尺寸内尽可能拉大了六个安装孔的分布间距，让整个密封面的压紧力分布更均匀。

　　在安装边界层面，该法兰的厚度适配常规0.8mm至1.5mm的密封石棉垫或者金属复合垫，装配时两侧分别贴合增压器排气端面和对接管路法兰面，六个螺栓按对角顺序分步拧紧，即可实现0.1-0.2MPa增压压力下的无泄漏密封。零件整体外轮廓尺寸完全控制在SC14增压器接口的外围投影范围内，不会和周边的发电机、空调管路、引擎机脚等部件发生运动干涉，无论是原厂位加装增压的车型，还是纵置、横置动力布局的改装方案，都可以直接适配。在定制改装场景中，施工人员往往会先将该法兰作为定位样板，在自行焊接的管路法兰上划线打孔，保证整套增压管路的接口同轴度，避免后期装配出现孔位错位、强行拉拽螺栓导致的密封面偏斜问题。针对维修替换场景，该法兰可以替代老化变形的原厂密封衬板，解决老旧增压器接口处因垫片长期受热碳化导致的漏气、增压压力不足、机舱异响等故障，其对称的结构设计也不存在安装方向错配的问题，上下翻转后孔位依然可以完全对齐，降低了现场装配的出错概率。
