越野摩托车前链轮防护外罩结构设计

　　这款防护外罩围绕越野摩托车前链轮区域开发，核心作用是把高速运转的主动链轮、链条啮合段与骑行者裤脚、靴面、路面飞溅的泥沙碎石隔开，同时避免链条松脱跳动时直接剐蹭周边车架与发动机壳体。实际越野工况下，前轮卷起的泥块、砂砾会持续击打传动部件，骑手在换挡、挪车、林道穿越时腿部也频繁靠近前链轮，裸露的链齿不仅会卷入衣物，泥沙进入啮合间隙还会加速链条销轴与链轮齿面磨损，因此这类外罩既是安全防护件，也是传动系统的挡泥结构。

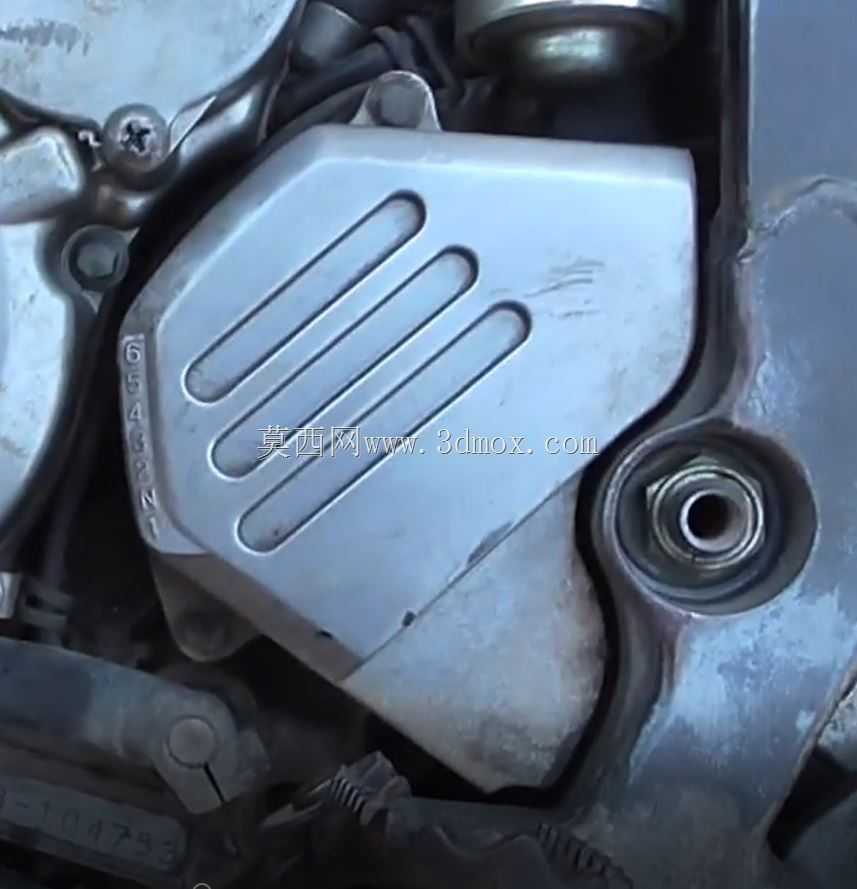

　　建模时先从整车装配边界入手，前链轮位于发动机输出轴侧，罩体内腔需要完整包覆主动链轮与前段链条，同时避让曲轴箱散热筋、换挡连杆、车架主梁以及链条张紧后的运动轨迹。罩体轮廓并非规则几何体：上部沿发动机壳体曲面顺势收窄，下部顺着链条走向延伸出弧形挡边，侧面开出三条长圆型通风槽，既减少封闭罩体积泥闷堵，又能让行驶气流带走链条搅动产生的热量与细碎泥沙。

　　安装结构采用上下两处带孔耳座，耳座处做局部翻边加厚，对应发动机壳体或车架上的预留螺柱点位，装配时罩体与链轮齿顶、链条侧板之间保留均匀间隙，防止整车振动下罩体变形蹭碰运转件。耳座开孔周边做凸台补强，避免越野颠簸中固定点应力集中开裂；罩体边缘整体做折边处理，既提升薄壳件的抗弯刚度，也消除锐边，防止维修拆装时划伤手部。

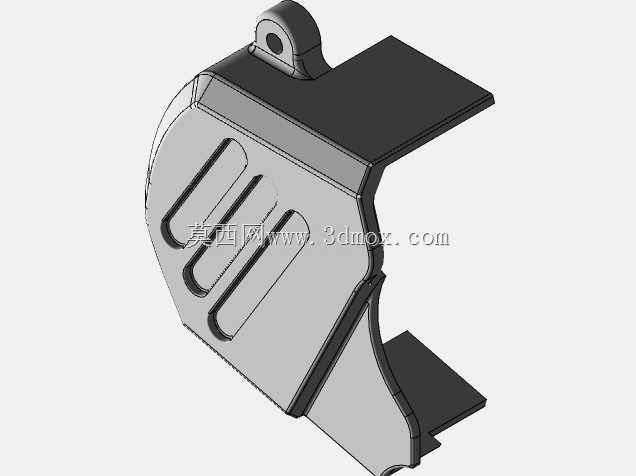

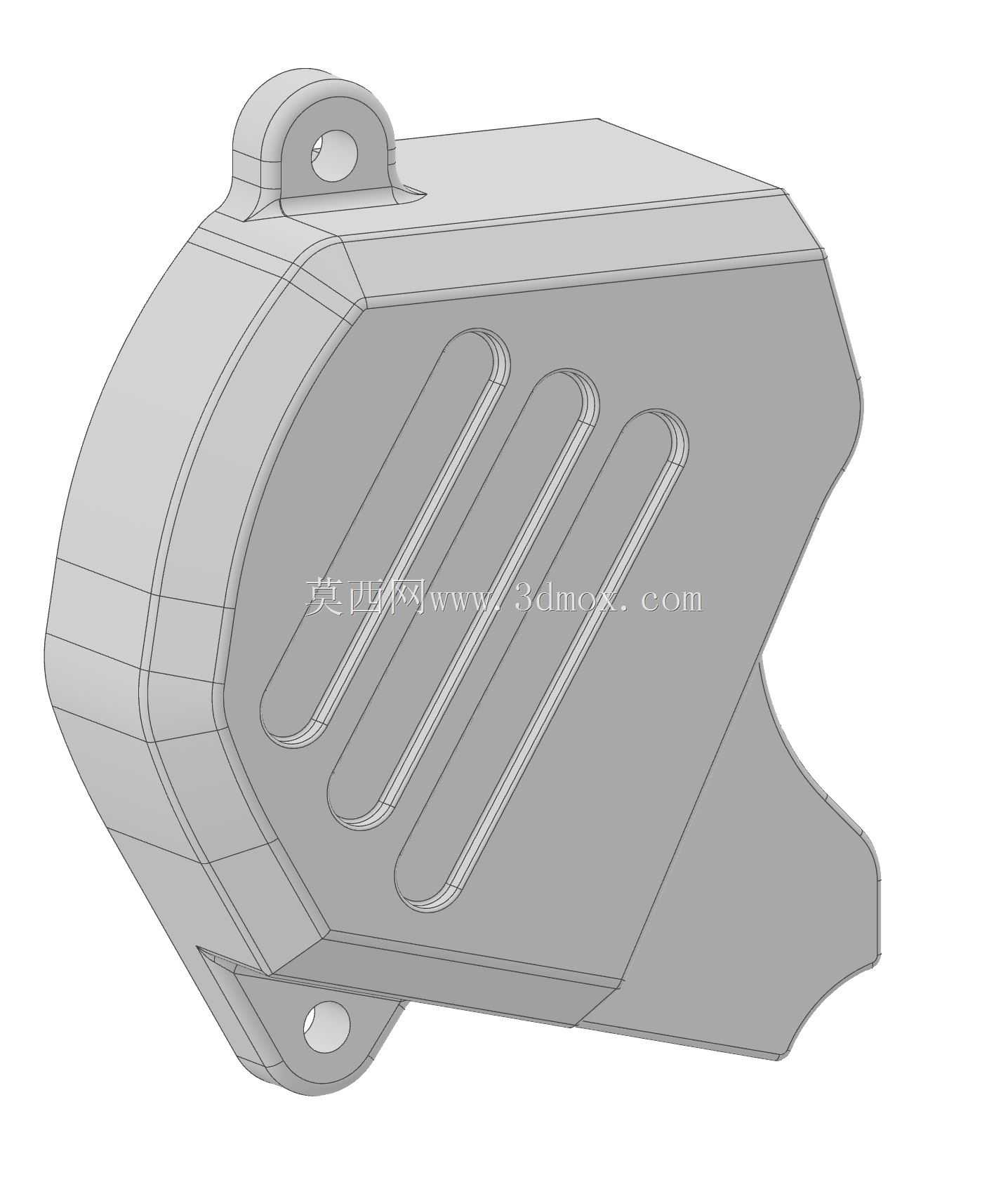

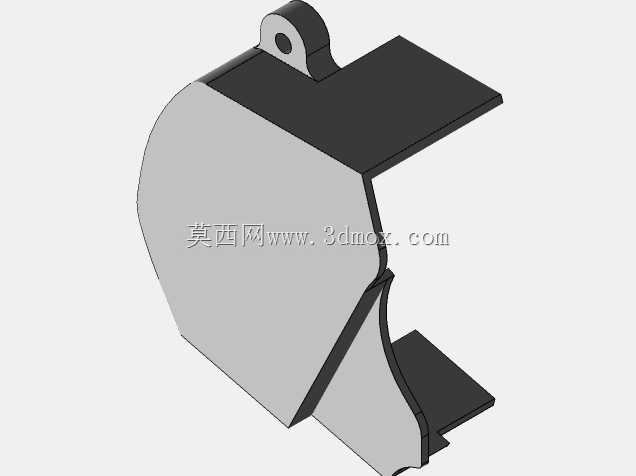

　　结构设计上区分了基础简化版与精细版两套形态：简化版保留主体防护曲面、安装耳座与通风槽特征，用于整车总装阶段的干涉检查、周边部件布局校核，能快速验证罩体与发动机、车架、腿部空间的位置关系；精细版补充了折边圆角、安装凸台、通风槽翻边、壁厚过渡等工艺细节，可直接对接钣金冲压或塑料注塑的工艺评估。若采用金属钣金工艺，主体曲面可通过冲压成型，通风槽采用冲孔后翻边，耳座与主体焊接或一体折弯成型；若采用树脂注塑，则需在壁厚过渡处预留拔模斜度，控制厚薄不均导致的收缩变形。

　　从骑行使用场景看，罩体外侧曲面做顺滑过渡，没有突出棱角，骑手腿部贴靠时不会产生硌绊；下部延伸的挡边朝向链条回程侧，能阻挡链条甩出的油泥直接甩到发动机散热片上，减少散热通道堵塞风险。三条长槽的走向顺着罩体弧形面布置，槽边翻边朝向外侧，既保证通风过流面积，又避免大块碎石直接穿过槽体击打链轮。建模过程中所有配合面均参照实车安装点位反向推导，在没有原始原厂件数据的情况下，通过实车照片还原轮廓比例与安装孔相对位置，重点保证安装孔距、内腔避让半径、罩体与链条的安全间隙这几项核心边界尺寸，成品装配后可直接替换缺失的原厂护罩，满足日常骑行与非铺装路面穿越的防护需求。
