卡车拖车液压油缸顶板支撑结构

　　这套支撑结构主要面向重型卡车、拖车以及翻斗车举升系统的末端承载环节，在整车液压举升回路里承担油缸与车架之间的过渡连接、载荷传递和限位支撑作用。现场使用时，液压油缸在油压作用下伸出，推动货厢绕铰接点翻转；油缸端部并不是直接顶在粗糙的车架板面上，而是通过该顶板结构把集中推力分散到较大的接触区域，避免局部应力过高造成板面压陷、焊缝撕裂或铰接点偏载。

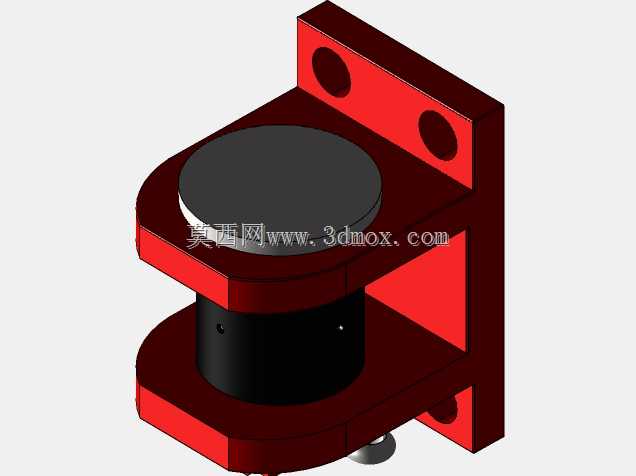

　　从结构布置看，模型采用立式双夹板加背部立板的框架形式。背部红色立板上预留两个圆形安装孔，用于穿装螺栓或铰接销，将整个组件固定在车架、副梁或举升基座上。上下两块水平承托板形成夹持空间，中间容纳黑色圆柱状油缸端部或垫块，圆柱件与承托面之间通过同轴关系保证推力方向稳定。这种布局的好处在于，油缸工作时产生的轴向力可以先传到上下托板，再经侧板和背板分散到安装面，传力路径短，结构刚性也更容易控制。

　　实际选型和建模时，不能只把它看成一块简单顶板。举升工况下，货厢满载启动、物料偏载、车厢下降冲击以及车辆行驶中的振动，都会在连接部位形成复合载荷。背板孔位需要与车架现有螺栓分布或销轴中心距匹配，孔边到板边的距离要留出足够的承压和抗剪余量；上下托板之间的开口高度则要与油缸端部直径、防尘罩或缓冲垫块尺寸协调，保证装配后油缸不会横向窜动，同时又不会因过约束而产生卡滞。

　　外形尺寸方面，该组件的安装边界主要由背板高度、两孔中心距、托板外伸长度和整体宽度决定。背板承担与车架贴合的功能，贴合面应尽量平整，若用于焊接支架，则需在模型阶段明确焊接坡口和周边避让空间；若采用螺栓连接，则要考虑扳手空间、垫圈压接面积以及拆装方向。上下托板外伸段形成油缸的侧向围护，端部圆角和厚实侧壁有助于降低应力集中，尤其在货厢举升到较大角度时，油缸轴线与顶板法向可能出现轻微偏角，圆角过渡能减少裂纹萌生风险。

　　黑色圆柱部分在装配中相当于承压垫块或油缸端部接触件，顶面圆盘提供较大的支撑面积，下方柱体落入两板之间，能够承受反复压缩和轻微摆动。设计这类零件时，接触面的平面度、同轴度以及与油缸球头或柱塞端的配合关系都需要重点检查。若端面采用刚性接触，应控制表面粗糙度和硬度匹配；若现场需要缓冲，可在圆盘与货厢接触面之间增加耐磨垫或橡胶垫，以吸收下降落箱时的冲击。

　　从三维结构处理角度看，建模应先确定安装基准：以背板贴合面为装配基准，以两孔中心连线定位孔位，再建立上下托板的对称平面。圆柱承压件的轴线应与举升推力方向保持一致，并在整车举升运动校核中验证最大倾角下的接触状态。侧板与背板、托板之间的交接区域属于高应力区，模型中保留了较明显的厚壁和圆角，这对后续有限元分析很重要；如果在简化模型中随意删除圆角，容易导致局部应力结果失真。

　　在维修和装配场景中，该结构还要考虑油缸拆装的可达性。上下托板之间的前侧开放，便于油缸端部从侧向或下方进入就位；背板孔位则提供与车架的快速连接。对于翻斗车这类频繁举升卸料的设备，顶板若出现磨损，通常希望能够单独更换承压垫块或局部衬板，而不必整体改动车架，因此在详细设计时可在圆柱接触面增加可更换耐磨套，或在托板内侧设置限位块，使维护成本更低。

　　整体来看，该结构不是独立完成举升动作的液压元件，而是液压举升系统中保证油缸推力可靠输出的机械承载部件。它把油缸的点载荷转化为框架结构和车架安装面能够承受的分布载荷，同时通过孔位、夹板和承压圆柱的配合，限制油缸端部在举升、下降和运输振动中的错位。对于从事专用车底盘、货厢举升机构和液压辅件设计的人员来说，这类顶板结构的价值在于用较紧凑的焊接框架获得足够刚度，并在有限安装空间内兼顾承载、定位、拆装和维护。
