开放式铝型材框架算力主机机架结构

　　这套机架结构面向高密度算力硬件的裸装部署场景，常见于小型工作室算力节点、实验室测试工位、边缘计算临时部署点以及硬件拷机环境，区别于常规封闭台式机箱，整体采用外露式框架承载思路，所有硬件安装位完全开放，既方便快速更换板卡、存储与供电模块，也能避免封闭壳体在长时间高负载运行时积热难散的问题。

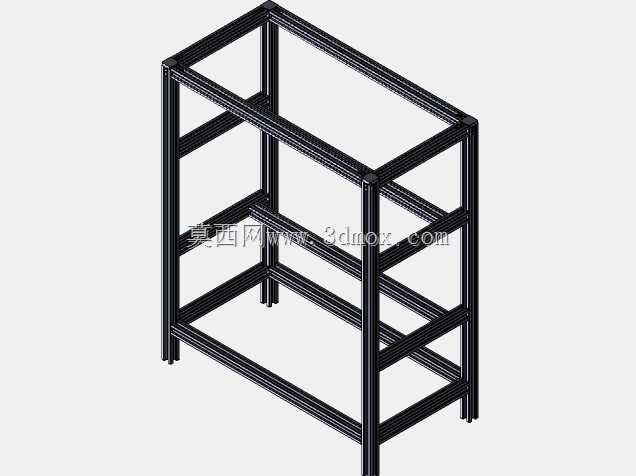

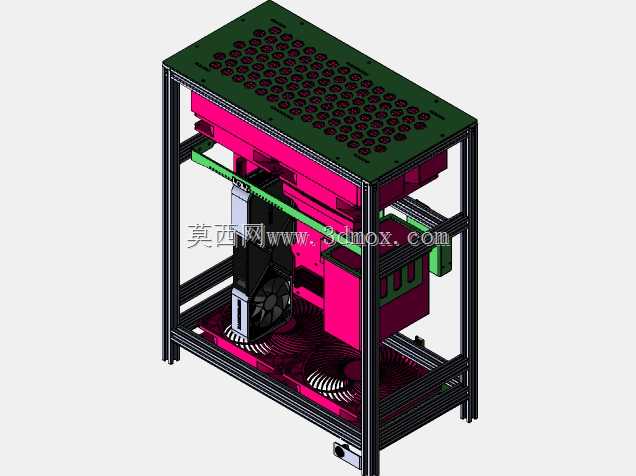

　　从整体布局来看，机架采用四根竖向铝型材作为主承力立柱，上下两端搭配同规格横向铝型材拼接成矩形底框与顶框，型材之间通过内置角件与端面紧固件锁紧，不需要额外焊接，装配完成后框架整体形变小，侧向抗扭能力足以承载多块重型板卡与电源模块的重量。底部框架预留了通用硬件安装孔位，可直接固定标准ATX规格电源、大容量存储盘架，底部进风区域布置了多台大尺寸轴流风扇，风扇采用下沉式安装，风扇端面与底框支撑面预留15mm左右的进风间隙，避免框架梁遮挡进风通流面积，冷风从机架底部垂直向上送入硬件区域，依次经过供电模块、主板发热区、独立板卡散热鳍片，最终从顶部盖板的蜂窝通风孔排出，形成贯穿整个机架的垂直散热风道。

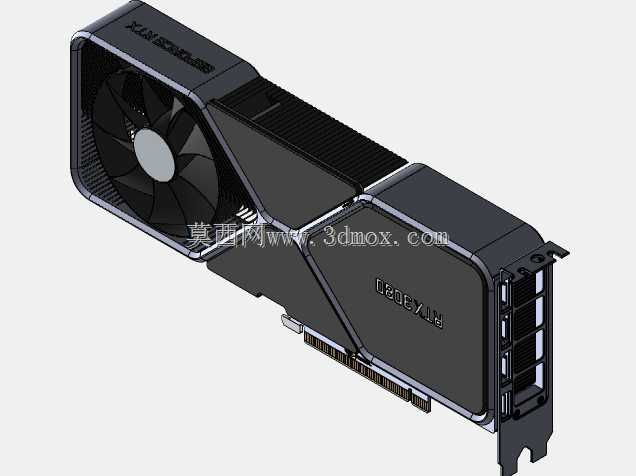

　　机架中部设置了可调式板卡支撑横梁，横梁通过T型螺栓与竖向立柱的型材槽连接，可根据不同长度板卡的安装尺寸上下调整固定位置，针对重量较大的高端计算板卡，横梁上配套了可滑动的承托支架，支架接触面贴有缓冲垫，既可以承托板卡尾部避免长期使用后金手指受力变形，也能适配不同厚度板卡的安装需求。主板安装位采用独立的可调节托板设计，托板上预钻了多组标准主板定位孔，兼容不同孔距的主板规格，托板与框架之间留有走线间隙，供电线、数据线可以沿型材侧边的槽位内嵌布置，通过线槽盖固定，避免线缆杂乱遮挡风道。

　　顶部的通风盖板采用钣金折弯加工，板面整面排布六边形蜂窝通风孔，开孔区域覆盖下方所有发热硬件的正上方，蜂窝孔在保证通风通流面积的同时，自身结构强度远高于大面积圆形开孔，薄钣金加工后也不会出现板面翘曲，盖板通过快拆螺丝与顶框连接，需要对顶部硬件进行维护时可以直接整体取下，不需要拆解框架主体。机架侧面预留了扩展安装位，可按需固定小型交换机、电压监测模块、温度传感器或者外置接口面板，侧边的型材槽全程开放，后续加装辅助配件时不需要在型材上额外钻孔，直接用T型螺母即可锁紧固定。

　　安装边界方面，框架整体的长宽尺寸按照标准多盘位硬件部署需求设计，底部轮廓可直接放置在常规工作台面或者标准机柜层板上，底部四个支脚可选配减震垫或者万向脚轮，需要频繁移动测试工位时换装脚轮即可推移，固定部署时换装橡胶减震垫可以抵消风扇运行产生的微振动，避免振动传递到硬盘等对震动敏感的部件。框架竖向高度预留了足够的板卡散热空间， tall型散热器与长款板卡安装后，顶部与通风盖板之间仍留有不小于30mm的出风缓冲空间，不会出现热风被盖板遮挡回流的问题。

　　设计过程中所有承力点位都做了载荷校核，竖向立柱选用的型材截面壁厚满足满载硬件总重量的承载要求，横向横梁的支撑跨度经过优化，即使在横梁中部安装重型板卡，长期受力下的挠度也控制在允许范围内，不会出现横梁下弯导致板卡接触不良的情况。整机没有多余的装饰性壳体，所有结构件都服务于硬件固定、风道导通与快速维护的需求，硬件拆装时不需要拆解框架主体，松开对应位置的紧固件即可取出部件，非常适合需要频繁调整硬件配置的测试类使用场景。
