双槽重载工业挤压铝合金导轨型材

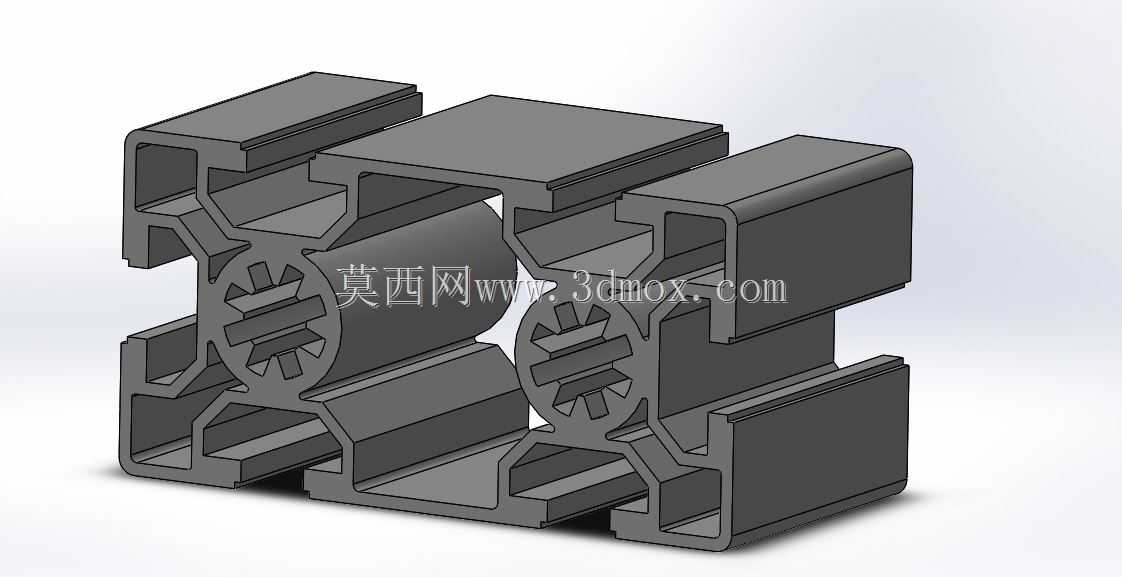

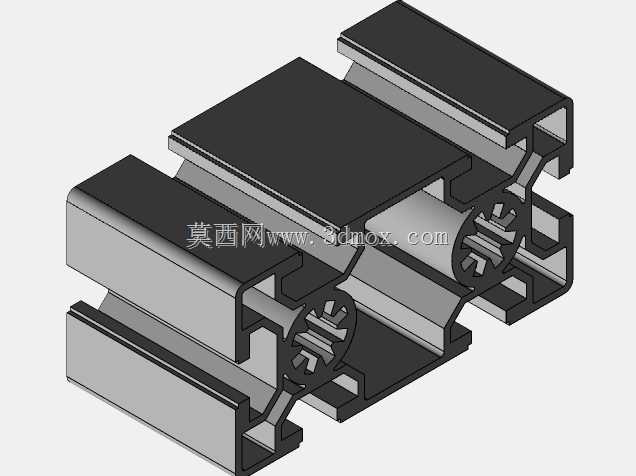

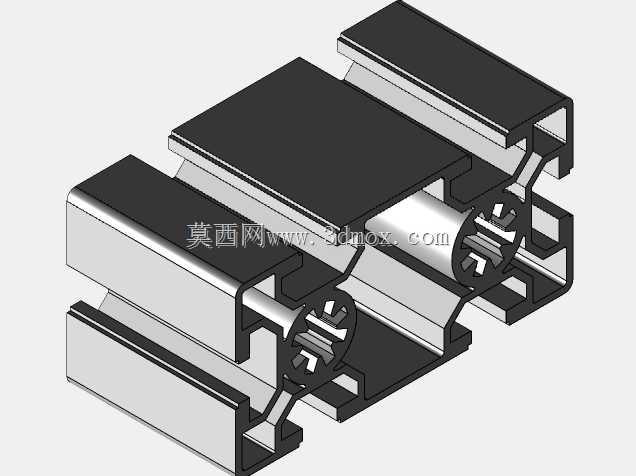

　　这款双列槽口重载挤压铝合金型材，面向自动化产线机架、检测设备外框、输送线侧梁、传感器安装立架这类需要兼顾刚性与装配灵活性的场景开发。型材截面采用对称双主腔布局，两侧通长开设标准T型装配槽，中部设置两组带放射状加强筋的中心安装孔位，既可以沿长度方向任意位置滑入T型螺栓固定外置面板、传感器支架、拖链支座，也能通过中心孔穿入紧固件完成多段型材的直角对接、延长拼接，不需要在型材本体上额外钻孔攻丝，现场调整工位布局时拆装效率远高于焊接钢结构机架。

　　从截面受力逻辑来看，这款型材没有采用普通轻型铝型材的单腔薄壁结构，上下边缘的槽口外侧做了加厚翻边，槽口根部设置圆弧过渡，避免螺栓锁紧时槽口受挤压产生外翻变形；左右两个主承载腔的内壁布置了斜向加强肋，把截面受到的弯曲载荷直接传导到中部的两个实心安装枢纽，当型材作为两米以上跨度的设备横梁使用时，中部垂向挠度比同截面积的单腔方管低三成左右，承载轻型视觉相机、扫码枪、气动滑台这类外挂负载时不会出现明显颤振。型材两端的截断面为标准平整切面，拼接时可以直接嵌入配套的端面连接板，相邻两段型材的槽口能做到完全对齐，T型螺栓可以顺着通槽全程滑动，不存在对接台阶卡滞螺栓的问题。

　　实际选型使用时，这款型材的安装边界需要提前在布局阶段预留空间：型材本体的截面宽度适配常规60系列工业铝型材的安装孔距，两侧外凸的槽口总宽度要在机架布局时留出至少5毫米的操作间隙，方便从侧面把T型螺母滑入槽道；如果要在型材侧面外挂厚度超过10毫米的钣金护板，紧固件的端头沉入槽内后不会突出型材外表面，护板可以完全贴紧型材外壁，不会出现凸起干涉。型材中部的两个中心枢纽孔，既可以穿入内置的方螺母用来连接角件，也可以作为走线通道，把传感器的信号线、低压电源线从型材内腔穿过，避免线缆外露在设备外侧被工件剐蹭，腔体内壁的加强筋还能把线缆和型材壁隔开，减少设备运行时震动磨破线皮的风险。

　　在不同行业的落地用法上，这款型材的适配性很广：在3C检测工位里，它可以作为双轴移动模组的安装底梁，两侧槽口一边固定线性导轨，另一边安装行程开关和传感器支架，同一根型材就完成了导轨承载、限位安装、走线防护三个功能，不需要额外焊接附属支架；在包装设备的护网框架里，多根该型材切到对应长度后用角件拼接，外侧槽口直接卡入透明亚克力护板，中部孔位安装安全门的磁吸锁，整体框架重量只有钢结构的三分之一，设备转场搬迁时不需要动用吊装设备，两名装配人员就能完成整段机架的移位；在小型输送线的侧边，这款型材可以直接作为输送带的支撑梁，下方槽口固定可调脚杯，上方槽口安装导向护栏，顺着输送方向任意调整护栏的间距，适配不同宽度的工件输送，换产时只需要松开槽内的螺栓就能滑动护栏位置，不用重新打孔。

　　建模过程中截面的每一处壁厚都保留了挤压工艺的可行性：所有内角都设置了适配铝挤压模具的圆角，没有出现尖角狭缝，避免挤压生产时模具应力集中开裂；型材的壁厚差控制在合理范围内，厚壁的中心枢纽和薄壁的腔壁之间通过斜肋平滑过渡，挤出冷却时不会因为壁厚不均出现截面扭曲变形。槽口的内尺寸按照通用T型螺栓的标准尺寸预留公差，既保证螺栓头可以顺畅滑入，又能在锁紧后螺栓头不会在槽内打转，装配时的锁紧力矩可以达到轻型型材的两倍，长期受震动也不会出现连接松动。针对需要在型材端部安装脚轮或者脚杯的场景，截面的下端槽口可以直接装入弹性螺母，螺杆穿过脚轮顶板后和螺母锁紧，不需要在型材端面攻丝，承重后载荷顺着槽口的加厚翻边分散到整个型材截面，不会出现局部螺纹滑牙的问题。
