传感检测工位双层转接安装板适配器

　　在自动化产线的视觉检测、光电对位、位移测距工位里，经常会遇到传感器安装孔位和设备机架预留孔位不匹配的问题：传感器自带的安装法兰孔距是小规格阵列，而机架侧的立板预留孔是大间距布局，直接打孔既会破坏原有机架的防护漆面，后续更换不同品牌传感器时也无法复用安装位。这套双层叠装的板适配器就是为解决这类跨规格安装对接问题设计的转接构件。

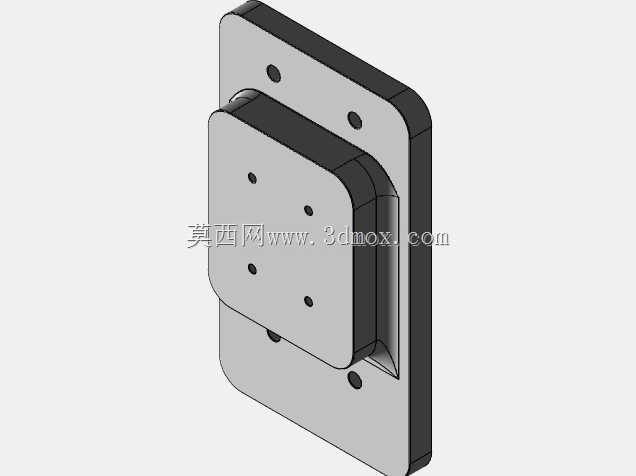

　　从结构布局来看，整套构件分为前后两层安装板：后侧靠机架的是大尺寸圆角矩形固定板，板体四个角区域布置了四个大间距贯通安装孔，孔位完全对应常规工业铝型材机架、设备侧壁立板的通用安装孔距，固定板边缘做了全包圆角处理，没有尖锐锐边，在车间人员频繁穿行的工位旁不会造成剐蹭伤害。前侧朝向检测工位的是小尺寸方形转接板，板面上按标准传感器法兰的孔位阵列布置了六个等距贯通孔，可直接适配绝大多数方形外壳的光电传感器、视觉相机、激光位移探头的安装固定。两层板之间预留了均匀的间隙夹层，夹层空间既可以容纳传感器尾部引出的线缆弯折段，避免线缆被板体挤压破皮，也可以在夹层内塞入薄型调整垫片，对传感器的前后伸出距离做毫米级微调，补偿不同检测距离下的对焦偏差。

　　设计思路上没有采用整块厚板直接开孔的方案，而是拆分双层板结构：后侧固定板承担和机架连接的全部载荷，板厚取值偏大，拧紧安装螺丝后不会出现板面翘曲，保证整个适配器的基座刚性；前侧转接板只承担传感器自身的重量，板厚可以适当减薄，在需要更换不同孔位规格的传感器时，只需拆卸前侧小板重新加工或替换，后侧固定板始终固定在机架上不用反复拆装，既减少了机架侧螺纹孔的磨损次数，也能把传感器更换的调试时间压缩到几分钟以内。两层板的贴合面都做了平面度管控，装配后转接板和固定板保持完全平行，传感器安装后其检测面的垂直度可以直接得到保证，不需要额外花费时间打表校正安装角度。

　　实际安装边界方面，后侧固定板的外轮廓尺寸控制在常规安装位的容纳范围内，四个安装孔到板边缘的距离留出了足够的扳手操作空间，使用内六角扳手拧紧固定螺丝时不会和周边的管线、其他工位构件发生干涉。前侧转接板的外轮廓比常用方形传感器的法兰轮廓稍大一圈，传感器固定后螺丝头部完全沉在板体轮廓内侧，不会突出板边勾挂周边的工件或者走线。板体所有棱边都做了倒角处理，没有加工残留的毛刺，操作人员徒手调整传感器位置时不会被划伤。

　　在不同应用场景下，这套适配器的适配性很强：在3C电子组装线的视觉检测工位，它可以把不同厂家的工业相机统一转接安装到同一套输送线支架上，整条产线的安装支架可以做到标准化，不需要为每款相机单独设计定制支架；在物流分拣线的光电扫码工位，它可以把光电传感器的安装孔位转接适配到分拣机的原有侧板上，旧设备改造时不需要在原有侧板上重新烧焊或者钻新孔，保留原有设备的结构强度；在实验室的检测试验台上，它可以作为通用转接底座，快速切换安装不同类型的测距、测温、测厚传感器，试验台的支架不需要频繁改动。

　　建模过程中所有安装孔的位置都按工程实际的配合公差预留了间隙，贯通孔的孔径比对应安装螺丝的公称直径大0.2到0.5毫米，装配时可以小范围调整传感器的左右、上下位置，对准检测点位后再拧紧螺丝锁定位置，不会出现孔位完全卡死、无法微调对位的问题。两层板之间的定位靠贴合面的摩擦力和贯穿的连接螺丝共同保证，设备运行产生的常规振动不会让板之间出现相对滑移，传感器的检测点位在长期运行中可以保持稳定，不会因为支架松动出现检测误触发。
