拖车牵引配套带钩安全钢丝绳结构

　　这套带钩钢丝绳主要服务于拖挂车辆在牵引状态下的冗余安全连接，常见于乘用车拖挂房车、平板小拖车、农用挂车、ATV转运托架以及轻型设备拖运场景。主牵引机构承担正常行驶中的拉力传递，安全缆则作为第二道约束，在牵引销意外脱开、连接座断裂或锁止机构失效时，把挂车仍限制在牵引车附近，避免挂车完全脱离后冲入相邻车道或发生翻滚。它不是普通装饰绳，也不能替代主牵引装置，而是拖挂系统中与牵引架、耦合器、制动脱开机构并列的防护部件。

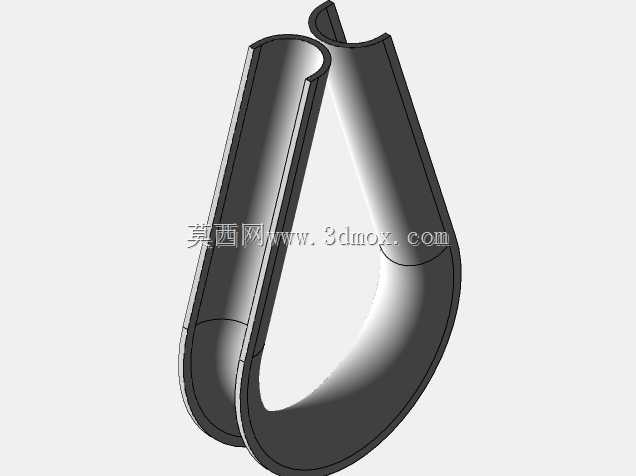

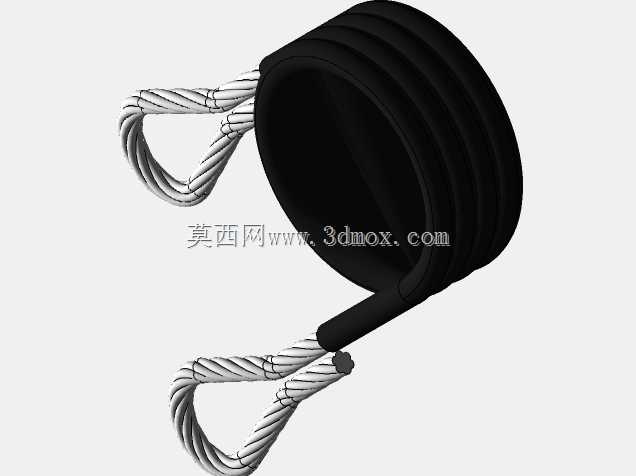

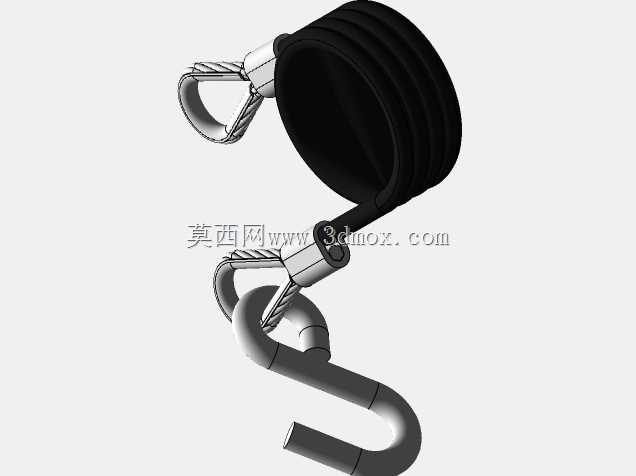

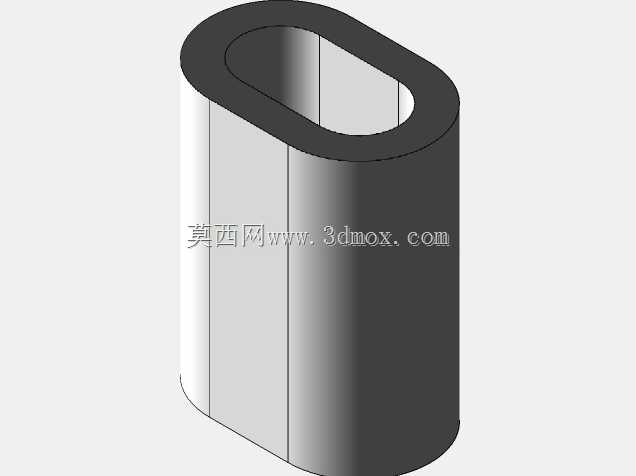

　　从结构上看，模型把盘绕收纳状态、两端压制接头和挂钩形态完整表达出来。绳体采用多股钢丝捻制的柔性索，能够在转向、颠簸和悬架跳动时随相对运动弯曲，不像刚性拉杆那样对角度变化敏感。端部通过金属套压接形成闭环，套体把钢丝末端均匀抱紧，使拉力从挂钩过渡到整根绳体，减少单股钢丝受力集中。闭环处的连接耳与挂钩之间保留转动余量，车辆转弯或倒车时，挂钩可随牵引点姿态变化小幅摆动，避免绳体反复扭折。

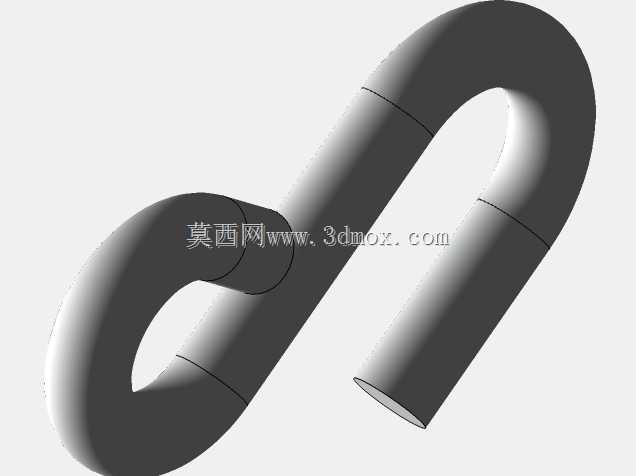

　　挂钩采用开口弹簧舌形式，钩体弯曲半径较大，挂接后可扣在拖车底盘预留环、牵引架横梁孔位或牵引车尾部专用锚点上。弹簧舌的作用不是承受主拉力，而是防止车辆振动过程中挂钩从锚点跳出；真正承载时，力线应沿钩体圆弧和钩根传递，不能让弹簧片单独受力。模型中钩身与绳端接头的位置关系清晰，能够用于检查挂钩在极限转角下是否会与底盘梁、线束、制动管或千斤顶支架发生干涉。

　　实际布置时，安全缆需要交叉或沿牵引架下方穿过，再连接到牵引车锚点。交叉布置的意义在于，牵引头若脱开，拖车前端下沉时缆绳会托住耦合器附近区域，降低其直接砸向路面的概率；若两侧分别连接，则要保证左右长度相近，避免脱挂后挂车向一侧急偏。缆绳不能绷得过紧，否则满载转向、悬架压缩或倒车折角时会产生附加约束；也不能过度松垂，否则拖地磨损、卷入轮胎或缠绕传动轴。工程上通常要求在正常牵引姿态下保留少量弧形余量，并在最大转向角检查中确认绳体不被拉紧到限制铰接。

　　外形边界方面，盘绕状态体现了产品在非使用时的收纳尺寸，绳圈直径和堆叠厚度决定其能否放入工具箱、挂在车架侧板或固定在拖车储物箱内。展开后，两端接头外径、挂钩开口宽度、钩尖长度和闭环内孔尺寸是选型重点。挂钩开口要能快速穿过锚点环，又不能过大导致行驶中晃动脱出；闭环内孔要容纳连接卸扣或挂钩本体，并保证受压接头不与锚点边缘硬磕。绳体长度则应与牵引架长度匹配，过长会拖地，过短会限制转向。

　　建模时需要把钢丝绳的柔性外观与端部金属件区分开：绳体可用连续圆柱或多段扫略表现捻绕后的粗度，压接套应体现圆柱收口和与绳体的台阶关系，挂钩则要做出钩根加厚、钩尖收窄和弹簧舌的层次。若用于装配校核，还应在缆绳两端建立简化连接点，把牵引车上锚点、拖车底盘挂环和耦合器中心放入同一运动校核场景。通过直线行驶、最大左转、最大右转、倒车折叠以及悬架上下跳动几种姿态检查，可以判断绳长、挂钩朝向和固定位置是否合理。

　　材料与表面处理上，钢丝绳通常需要镀锌或采用耐腐蚀镀层，压接套和挂钩也应具备防锈能力，因为拖挂设备经常暴露在泥水、融雪盐和潮湿环境中。挂钩表面若有毛刺或焊缝凸起，挂接时会磨损绳套和锚点；钩根若存在截面突变，长期冲击载荷下容易形成裂纹。维护中应重点观察钢丝断丝、压接套滑移、钩舌回弹无力、钩体张开和锚点变形，这些现象都说明安全缆已不能继续承担脱挂防护。

　　在整车拖挂设计里，安全钢丝绳的安装点不能选在薄钣金、塑料保险杠或普通螺栓支架上，而应连接到车架纵梁、焊接吊耳或经强度确认的牵引座附件。锚点方向也要让载荷尽量沿绳体轴线传递，避免挂钩侧向受掰。对于带电制动或惯性制动的拖车，安全缆还可与制动脱开机构联动，当挂车与牵引车分离时，拉紧的缆绳触发制动器，使挂车尽快减速。此时缆绳路径既要保证脱开瞬间有足够行程拉动制动机构，又不能在正常转向时误触发。

　　因此，该模型的价值不只在于展示一根盘绕绳索，而是把拖挂安全系统中容易被忽视的冗余约束件具象化。结构设计者可据此核对绳体柔性段、压接接头、挂钩锁舌和车架锚点之间的空间关系；设备选型人员可依据牵引架长度、锚点形式和转向折角确定绳长与钩型；三维建模人员也可参考其端部连接方式，完成牵引装置周边的干涉检查与运动验证。
