肩峰运动捕捉标记基座与标记簇

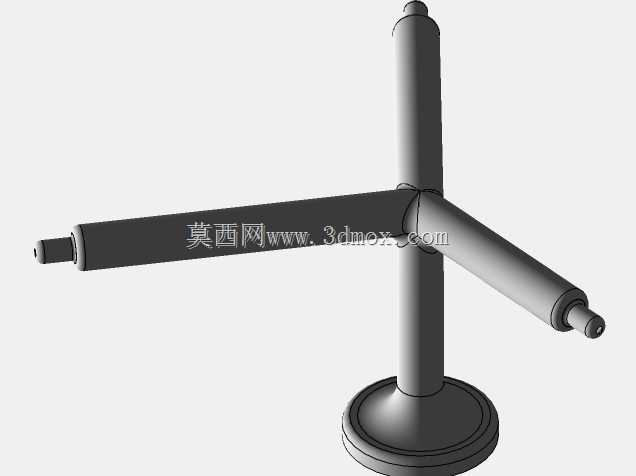

　　这套结构围绕人体肩峰部位的动作采集需求展开，核心由圆形固定底座、竖向支撑柱以及两根呈空间夹角布置的横向标记杆组成，整体形成稳定的三叉式标记簇布局，主要服务于光学运动捕捉系统中肩部骨性标志点的空间定位。在步态分析、康复医学评估、人机工程仿真、影视动作采集以及体育生物力学测试场景里，肩部是上肢运动链的关键枢纽，肩峰位置的姿态变化直接影响肩关节屈伸、外展、旋转等动作解算精度，单独粘贴单个反光标记点容易因皮肤滑移、衣物遮挡或视角丢失造成数据断档，而采用多标记点组成刚性标记簇，可通过多个球头反光标记的空间坐标反推基座坐标系，即使部分标记被肢体或设备遮挡，系统仍能依靠剩余标记完成位姿拟合。

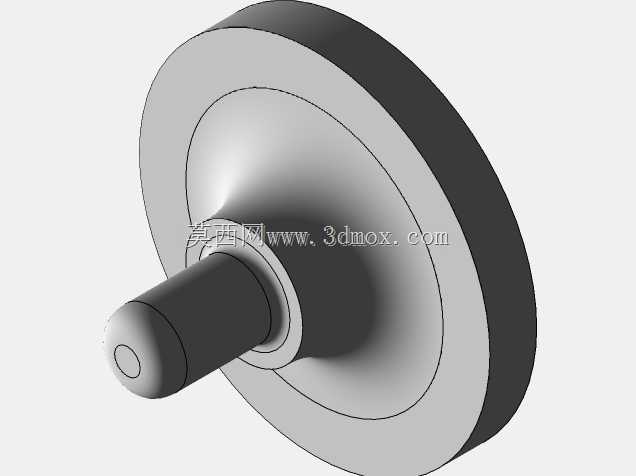

　　从实际安装边界来看，底部圆盘采用大直径平底结构，可通过医用双面胶、弹性绑带或轻量夹持件贴合在肩峰外侧的体表或紧身动捕服表面，圆盘底面与支撑柱根部做圆弧过渡，避免直角棱边在受试者抬臂、转体时剐蹭皮肤；竖向柱体垂直于底座平面向上延伸，作为标记簇的高度基准，两根横向杆分别沿近似前后、内外方向伸展，杆端预留反光球安装轴颈，轴颈直径与常用动捕反光球的插接孔匹配，标记球中心之间拉开足够距离，能够提高姿态解算时的角度分辨率。杆体与立柱交汇处采用圆滑汇交结构，既减少应力集中，也避免杆件在快速挥臂动作中发生颤振。

　　设计思路上，标记簇并不追求复杂机构，而是优先保证刚性、轻量与可视性。杆件选用细长圆柱形态，在控制整体重量的下保留足够抗弯刚度，受试者佩戴后不会因附加载荷改变自然动作；各标记杆末端的小球安装位处于不同高度和方位，当相机从实验室四周多个机位拍摄时，至少有三个标记可同时进入视野，满足光学定位对共视标记数量的要求。竖向柱顶端也设置标记安装位，使标记点在冠状面、矢状面和横断面均形成分布，避免所有点近似共面导致坐标系求解退化。

　　在结构建模时，需要重点控制标记球中心的相对位置关系。底座中心到各杆端标记点的距离、杆件之间的夹角以及标记点相对于肩峰骨性标志的偏移量，都要在装配中明确定义，后续动捕软件可依据这些已知几何关系建立刚体模板。圆盘直径兼顾粘接面积与佩戴舒适性，过大容易影响肩部活动，过小则在高速动作中出现翘边；立柱高度需让高位标记越过肩部衣物轮廓，横向杆长度则要在扩大基线和避免碰撞之间取舍，杆端伸出过长会在上肢内收时与颈部、下颌或对侧肢体干涉，过短又会降低姿态识别灵敏度。

　　工程使用中，该标记簇通常与上肢、躯干、前臂等部位的其他标记配合，构成完整人体刚体模型。肩峰基座提供肩关节近端参考，标记簇随肩胛骨和肩部软组织同步运动，采集到的位姿数据可用于建立肩关节旋转中心、分析肩胛胸壁运动节律，也可输入到人体建模软件中驱动数字人骨架。对于康复场景，它能帮助定量评估肩关节活动度受限、术后动作代偿；对于工业人机工程场景，则可记录操作人员在抬举、装配、搬运过程中的肩部姿态，评估作业工位高度和工具重量对关节负荷的影响。整体结构外形简洁、装拆方便，标记杆与底座之间形成稳定刚性连接，能够在反复粘贴、摘取和长时间采集过程中保持标记点几何关系不变，为动作数据后处理提供可靠的硬件基础。
